ИМАГ LF, ИМАГLF

Определение мест повреждений воздушных линий

ИМАГ-LF — комплект индикаторов короткого замыкания для ВЛ 6-110 кВ с поворотным механизмом

Код товара: 74325
  • 2 варианта исполнения

    • Гарантия

      12 месяцев

    Назначение комплекта индикаторов короткого замыкания для ВЛ 6-110 кВ с поворотным механизмом ИМАГ-LF:

    ИМАГ-LF — индикаторы короткого замыкания для воздушной линии. Обычно используются на распределительных электрических сетях напряжением 6...35 кВ (по заказу пользователя могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности сигнализирует механический флажок и три ярких мигающих светодиода с обзором на 360. В модификации ИМАГ-LF-Remote (комплект с блоком удаленной индикации) информацию о неисправности и значение тока также можно выгружать в систему SCADA по сетям 2.5G/3G/4G.

    Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. В качестве индикации низкого заряда батареи используется локальная механическая индикация с помощью красного флажка.

    Варианты исполнения комплекта индикаторов короткого замыкания для ВЛ 6-110 кВ с поворотным механизмом ИМАГ-LF:

    Индикатор замыкания на землю и короткого замыкания ИМАГ-LF выпускается в двух исполнения в зависимости от комплектации:

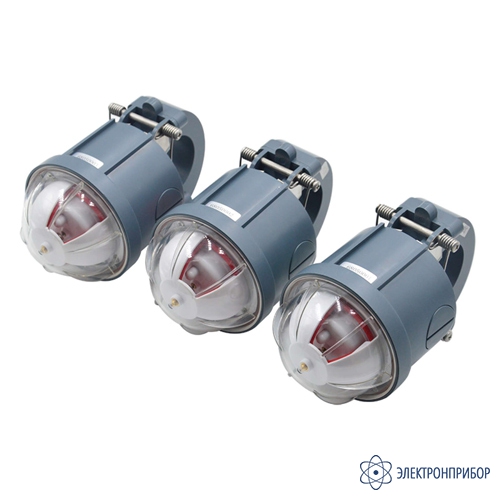

    • ИМАГ-LF — три индикатора, обнаруживающих короткое замыкание и замыкание на землю и обеспечивающих визуальную световую индикацию;

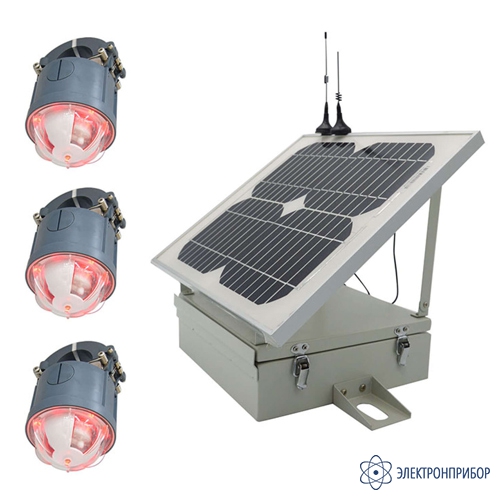

    • ИМАГ-LF-Remote — три индикатора, обнаруживающих короткое замыкание и замыкание на землю и обеспечивающих визуальную световую индикацию + один блок сбора данных (DCU), обеспечивающий передачу информации о неисправности и значения тока нагрузки в систему SCADA.

    Особенности комплекта индикаторов короткого замыкания для ВЛ 6-110 кВ с поворотным механизмом ИМАГ-LF:

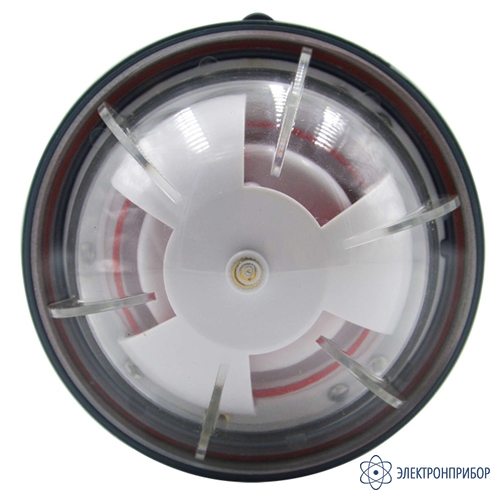

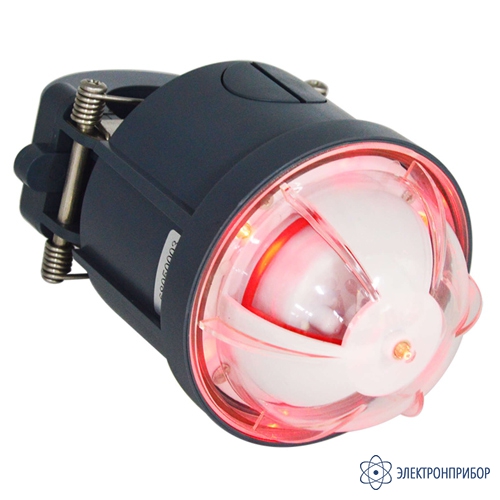

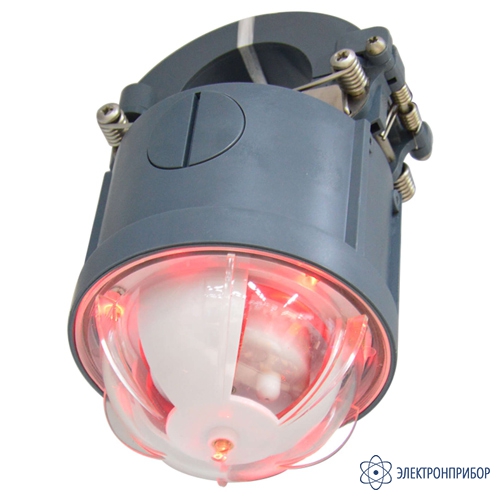

    • Короткое замыкание: индикация с помощью красного механического флажка и трех ярких мигающих светодиодов.
    • Замыкание на землю: индикация с помощью красного механического флажка и трех ярких мигающих светодиодов.
    • Предупреждение о низком заряде батареи: индикация с помощью красного механического флажка.
    • Регулировка параметров: параметры можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью.
    • Удаленная передача: блок сбора данных может передавать информацию в систему SCADA.
    • Электропитание: Индикатор может получать питание от воздушных линий; в качестве резервного источника используется литиевая батарея. Блок сбора данных может получать питание от солнечной панели; в качестве резервного источника используется литиевая батарея.

    Примечание: тип неисправности нельзя определить локально, но необходимую информацию можно получить из системы SCADA.

  • Технические характеристики комплекта индикаторов короткого замыкания для ВЛ 6-110 кВ с поворотным механизмом ИМАГ-LF:

    Параметр Значение
    Ток срабатывания при коротком замыкании (между фазами) 50...1200 А, регулируемый, шаг 1 А, по умолчанию 150 А
    Ток срабатывания при коротком замыкании на землю Определяет ОЗЗ при токе выше 5 А в сетях с изолированной нейтралью
    Падение напряжения при замыкании на землю (между фазой и землей) Регулируемое: шаг 1%, по умолчанию 30%
    Задержка срабатывания при замыкании на землю Регулируемая: шаг 1 секунда, по умолчанию 30 секунд
    Сброс устройства индикации 1. Вручную с помощью магнита.
    2. Сброс по времени: Регулируемый, шаг 1 секунда, по умолчанию 24 часа, максимально 48 часов.
    3. Автоматический сброс задержки после повторного включения, шаг 1 секунда, по умолчанию 30 секунд, максимально 5 минут, только для постоянной неисправности
    Класс защиты IP68
    Внутреннее тестирование Согласно IEEE495-2007
    Диапазон рабочих температур -40...+70°C
    Электропитание Литиевая батарея типа AA 3,6 В / 9 Ач, сменная
    Срок службы батареи 10 лет
    Масса индикатора Приблизительно 620 г
    Габариты Диаметр: 93 мм
    Высота: 170 мм
    Погрешность 0...300 А ±3 А
    300...800 А ±1%
    Диаметр кабеля 6...42 мм
    Частота мигания 10 в минуту, регулируемая
    Видимость индикации 250 метров в дневное время (60 лм)
    Максимальный ток нагрузки/замыкания 1200 A
    Диапазон напряжения 6...35 кВ, по заказу пользователя может быть модернизирован до 110 кВ
    Выдерживаемый ток 31,5 кА / 4 с

  • Комплект поставки ИМАГ-LF

    № Наименование Количество
    1 Комплект индикаторов короткого замыкания для ВЛ 6-110 кВ с поворотным механизмом ИМАГ-LF в выбранном исполнении 1

    Дополнительная комплектация ИМАГ-LF

    (за отдельную плату)

    № Наименование
    1 Модернизация для сетей до 110 кВ
