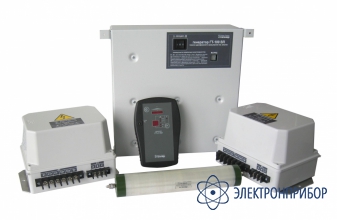

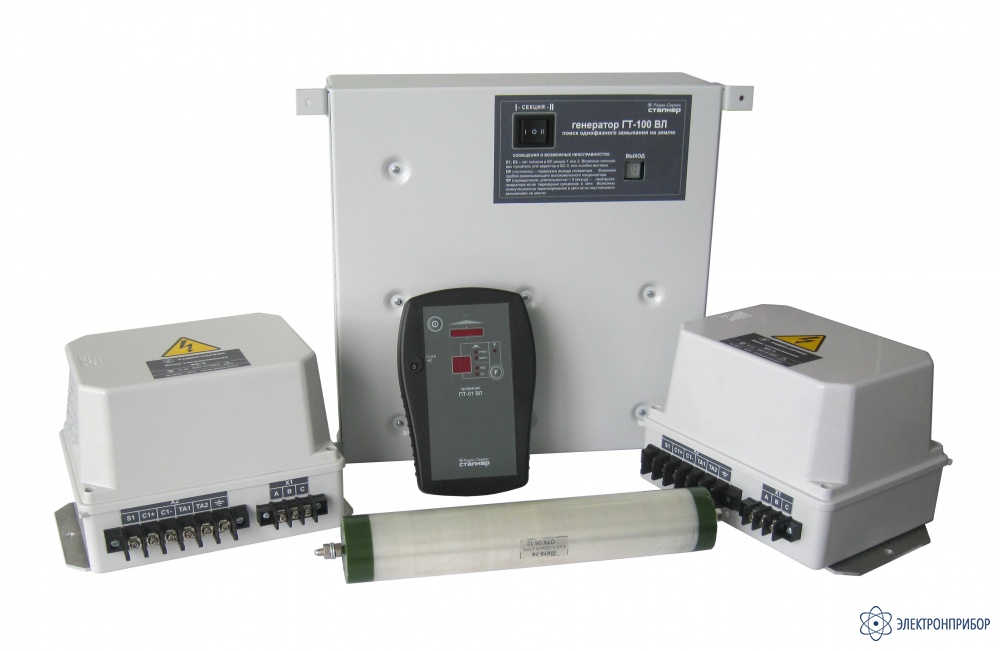

Сталкер ВЛ — дефектопоисковый комплекс

Код товара: 46570
  • 2 варианта исполнения

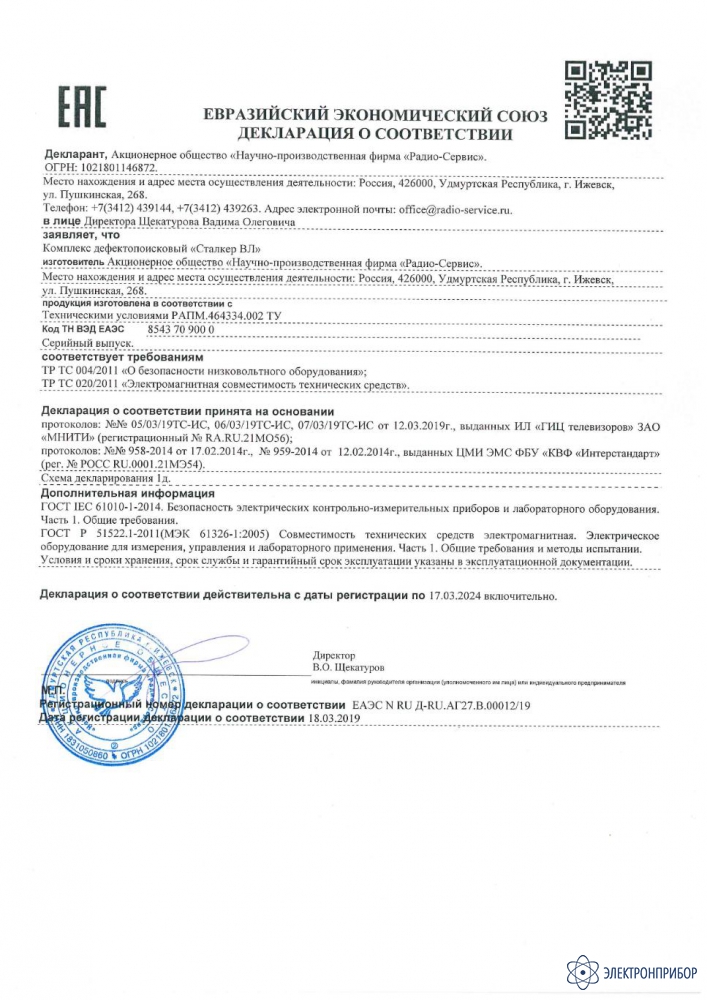

    Сертификаты

    Описание дефектопоискового комплекса Сталкер ВЛ:

    Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю (ОЗЗ) и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств.

    При возникновении замыкания на землю включаем генератор и в этот момент идет сигнал генератора на всю секцию шин. Напряжение питания генератора 220В переменного тока.

    При поднесении приёмника "ПТ-01ВЛ" к каждой из ячейки на поврежденной линии будет максимальное значение индикации.

    После определения поврежденного фидера, локация места повреждения достигается путём перемещения оператора с приёмником вдоль воздушной линии 6-10 КВ соблюдая технику безопасности не нарушая минимальное допустимое расстояние.

    Движение допускается осуществлять на автотранспорте в стороне от линии до 10м, при этом направляя приёмник на ось поврежденной ВЛ.

    Особенности дефектопоискового комплекса Сталкер ВЛ:

    • Запатентованный метод определения поврежденного фидера с применением генератора;
    • Благодаря высокой чувствительности и избирательности приемника достигается высокая точность определения места с ОЗЗ в разветвленных сетях с большой протяженностью;
    • Возможность поиска без применения генератора при больших значениях тока ОЗЗ (аналогично работе с прибором типа „Квант”, "Волна", "Зонд");
    • Функция контроля наличия напряжения на ВЛ 6-10 кВ по электрическому полю, для определения факта отключения поврежденной линии, в процессе поиска места повреждения;
    • Малые габариты и вес (размер, не более 170х110х35 мм, масса, не более 0,35 кг);
    • Диапазон рабочих температур от – 30 до + 55 º С.
    • Определение поврежденного фидера и места с ОЗЗ при токах замыкания на землю порядка сотен миллиампер;
    • Нахождение мест повреждения без дополнительных кабельных вставок и искусственного увеличения рабочего тока на землю;
    • Поиск повреждения не зависит от нагруженности фидера и может вестись без отключения потребителей, в частности на нефтяных месторождениях, где отключение потребителей приводит к значительным потерям;
    • Высокая помехоустойчивость.

  • Технические характеристики дефектопоискового комплекса Сталкер ВЛ:

    Параметр Значение
    Генератор ГТ-100ВЛ
    Выходное напряжение, не более, В 400*
    Формируемые рабочие частоты, Гц Двухчастотный, основная частота 526
    Отклонение от рабочей частоты, Гц, не более ±1
    Диапазон напряжений питания переменного тока (от 45 до 55 Гц), В от 198 до 242
    Максимальная потребляемая мощность, не более, ВА 150*
    Габаритные размеры, не более, мм 370х320х135
    Масса, не более, кг 8,5
    Примечание *: параметры генератора нормируются на нагрузку 0,066 мкФ.
    Приемник ПТ-01ВЛ
    Номинальные значения рабочих частот, Гц при работе с генератором 526
    при работе без генератора 50, 550
    Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее, мкА 400
    Динамический диапазон входных сигналов, не менее, дБ 92
    Ширина полосы пропускания для каждой рабочей частоты, не более, Гц по уровню минус 3 дБ по уровню минус 60 дБ
    9 24
    Диапазон напряжений питания постоянного тока, В от 4,4 до 6,0
    Габаритные размеры, не более, мм 175´115´40
    Время непрерывной работы в нормальных условиях при заряженных аккумуляторах, не менее, ч 7
    Масса, не более, кг 0,9
    Блок согласования БС-3
    Ограничение входного напряжения переменного тока, не более, В 700
    Габаритные размеры, не более, мм 225´175´145
    Масса, не более, кг 1,5

  • Комплект поставки Сталкер ВЛ

    № Наименование, Индекс Применение Фото Сталкер ВЛ на одну секцию шин Сталкер ВЛ на две секции шин
    1

    Генератор "ГТ - 100 ВЛ”

    		 Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств. 1 1
    2

    Приемник "ПТ - 01 ВЛ”

    		 Предназначен для определения в распределительных сетях 6/10 кВ воздушных (кабельных) линий с изолированной нейтралью однофазного замыкания на землю и локализации места без отключения линии, позволяя отказаться от метода кратковременных отключений фидеров подстанций и распределительных устройств. 1 1
    3

    Блок питания БПН-А 12-0,5

    		 Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. 1 1
    4 Конденсаторы высоковольтные 3 6
    5 Хомуты для крепления конденсаторов 6 12
    6 Блоки согласования БС-3 1 2
    7 Ni-MH аккумулятор типоразмера АА 4 4
    8 Сумка для переноски приёмника 1 1
    9 Руководство по эксплуатации на комплекс 1 1
    10 Упаковка транспортная 1 1
