ИКЗ-В33Л, ИКЗВ33Л, ИКЗ В33Л

Определение мест повреждений воздушных линий

ИКЗ-В33Л — индикатор короткого замыкания

Код товара: 56036
  • Индикатор короткого замыкания ИКЗ-В33Л Индикатор короткого замыкания ИКЗ-В33Л Индикатор короткого замыкания ИКЗ-В33Л

    • Единый реестр РРП

      750\13\2023

    • Реестр промышленной продукции РФ

      750\13\2023

    Сертификаты

    Описание индикатора короткого замыкания ИКЗ-В33Л:

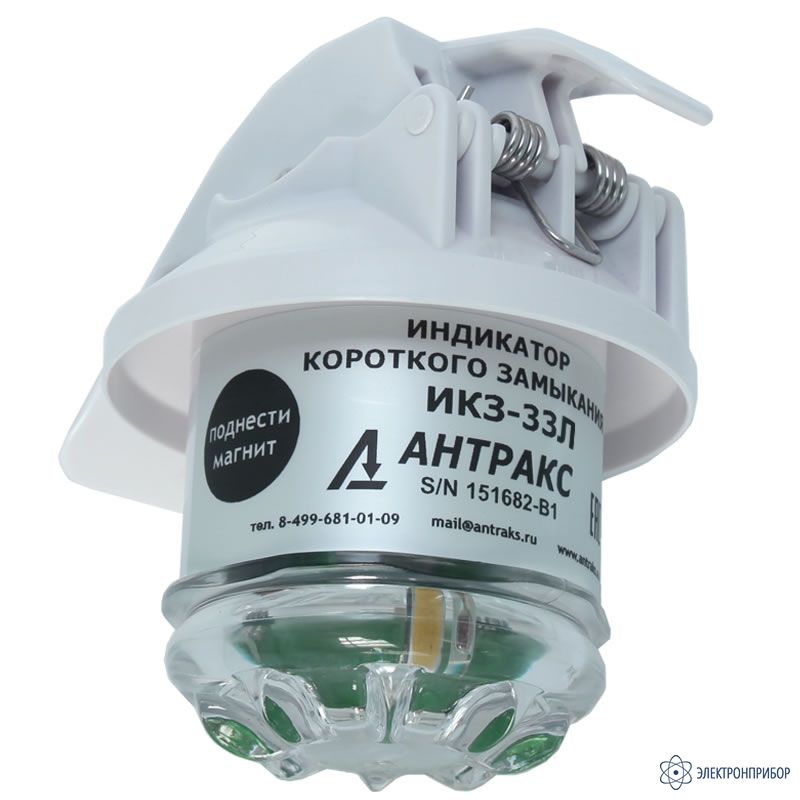

    Индикатор ИКЗ-В33Л (Lodestar CL2) - это высокотехнологичный прибор, обладающий высокой чувствительностью и надёжностью .

    В комплектах ИКЗ-В33Л для обмена информацией с приборами могут использоваться мобильные устройства в качестве пульта дистанционного управления.

    Осуществляющий синхронные векторные измерения комплект состоит из трёх индикаторов ИКЗ-В33Л.  Для беспроводной передачи информации по GSM–связи комплект дополняется блоком связи и передачи информации БСПИ. В комплектах ИКЗ-В33Л высокая чувствительность к току однофазного замыкания на землю  достигается за счёт использования передовых алгоритмов обработки данных, полученных с приборов, установленных на всех трёх фазах.

    Особенности ИКЗ-В33Л:

    • Регистрация КЗ от 20 А;
    • Регистрация ОЗЗ от 2 А;
    • Разделение типа аварии;
    • Отсутствует определение направления на место аварии;
    • Совместная обработка данных индикаторами;
    • Радиоканал ближней связи Bluetooth Low Energy (BLE) 2,4 ГГц;
    • Возможность подключения БСПИ для дистанционного оповещения диспетчера;
    • Изменение уставок с пульта и удаленно при установленном БСПИ.

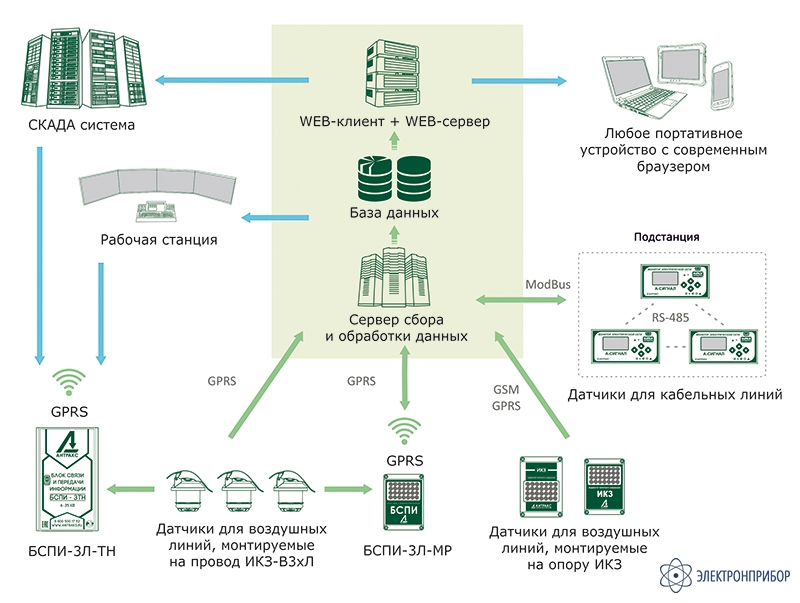

    Входящий  состав комплекта ИКЗ-В33Л-МР3 блок сбора и передачи информации БСПИ, передаёт информацию от индикаторов на диспетчерский пункт, а также в системы телемеханики и SCADA. Некоторые модификации БСПИ снабжены дополнительной визуальной индикацией аварийной ситуации с использованием светоотражающих блинкеров, что дополняет светодиодную индикацию на самих датчиках. Таким образом, установление факта регистрации аварии комплектом возможно следующими способами:

    а) Визуально при обходе линии;

    б) По радиоканалу при обходе линии — для всех типов комплектов;

    в) Через SCADA-систему посредством GSM-канала - для комплектов ИКЗ-В33Л-МР3.

  • Технические характеристики индикатора короткого замыкания ИКЗ-В33Л:

    Параметр Значение
    Характеристики
    Определение вибрации, неполнофазного режима работы, обрыва провода -
    Типы регистрируемых событий - Короткое замыкание
    - Однофазное замыкание на землю
    Чувствительность по току КЗ 20 А
    Автоматическая настройка порога по току КЗ +
    Чувствительность по току ОЗЗ 2 А
    Определение направления на ОЗЗ -
    Контроль напряжения +
    Общее описание
    Класс напряжения воздушных линий 6-35 кВ
    Частота сети 50 Гц
    Локальная связь (пульт) Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
    Дальняя связь Опционально GSM
    Визуальная индикация - Мигающие яркие светодиоды с каждой стороны устройства (3 белых, 3 красных сверхъярких светодиода);
    - Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария, направление ОЗЗ);
    - Индикация направления поиска при ОЗЗ (к генератору или к нагрузке);
    - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
    Виды контроля срабатывания - Визуальный;
    - Радиоканал ближней связи;
    - GSM/ GPRS-модем (опционально)
    Сброс индикации - По восстановлению питания;
    - По таймеру;
    - Магнитом;
    - С переносного пульта;
    - Дистанционно
    Контроль исправности индикатора - Магнит;
    - Переносной пульт;
    - Дистанционно
    Изменение настроек - По радиоканалу ближней связи с помощью переносного пульта;
    - С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ- 3Л-МР)
    Интеграция со SCADA системами - При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104
    - При подключении индикаторов к БСПИ-3Л-ТН напрямую в SCADA-систему по протоколу МЭК-104
    Источник питания Литиевая батарея (19 Ah)
    Срок службы батареи (в режиме ожидания) 7 лет
    Общее время индикации > 1000 ч
    Наработка на отказ индикатора Не менее 60 000 ч
    Параметры
    Абсолютный порог срабатывания по току 20÷1000 А
    Дифференциальный порог срабатывания по току в А 20÷500 А
    Дифференциальный порог срабатывания по току в % 50÷500%
    Устойчивость к перегрузке по току 25 кА/ 500 мс
    Время анализа аварийного процесса 1 ÷ 200 с
    Бланкирование пусковых токов 0-200 мс
    Настройка таймера сброса Произвольный от 1 ч до 8 дней
    Минимальная длительность аварийного процесса 0,02 с
    Исполнение

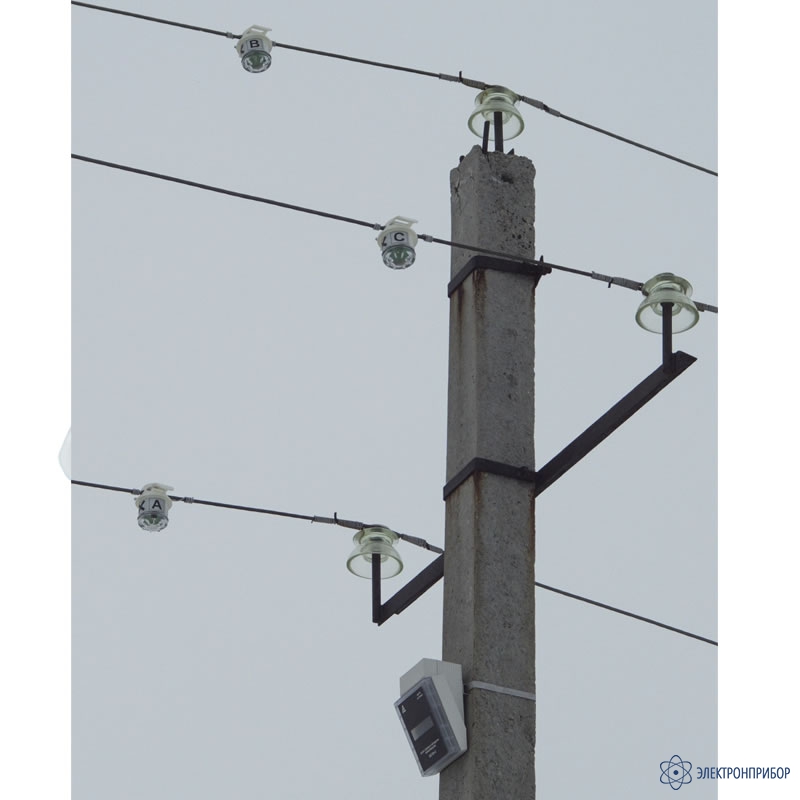

    Место установки На провод ВЛ
    Диаметр провода - 5-28 мм,;
    - 17-33 мм,;
    - 24-40 мм
    Установка на линию под напряжением +
    Температурный диапазон - Стандартный от – 40°С до +70°С,;
    - Расширенный от – 60°С до +85°С (по спецзаказу)
    Степень защиты индикатора IP66, IP 68 по ГОСТ 14254-96
    Воздействие климатических факторов внешней среды - Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С;
    - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75);
    - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
    Воздействие механических факторов Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски)

  • Комплект поставки ИКЗ-В33Л

    № Наименование Количество
    1 Индикатор короткого замыкания ИКЗ-В33Л 1
