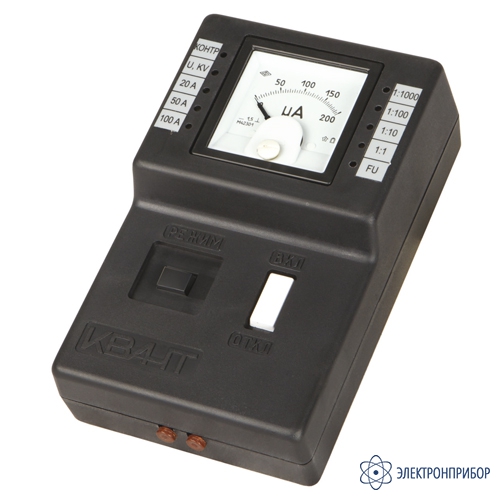

КВАНТ — прибор сигнализации замыканий на землю линии 0,4 - 35 кВ

Код товара: 20484

  • Назначение прибора сигнализации замыканий на землю линии 0,4-35 кВ КВАНТ:

    Прибор КВАНТ предназначен для определения места однофазного замыкания на землю в сетях 6–35 кВ с изолированной и компенсированной нейтралью, но может использоваться также для поиска обрывов, повреждения изоляции опор и дистанционного контроля тока нагрузки и напряжения в сетях 0,4 кВ.

    Кроме того, КВАНТ позволяет обнаружить хищение электроэнергии в быту бесконтактным способом. КВАНТ имеет несколько пределов измерения, а также режим контроля целостности предохранителей.

    Прибор питается от встроенных аккумуляторов и предназначен для работы в полевых условиях.

    Прибор оснащен специальной анти-бликовой системой индикации, обеспечивающей беспрепятственную работу с прибором при ярком солнечным свете.

    Функции прибора сигнализации замыканий на землю линии 0,4-35 кВ КВАНТ:

    • контроль тока нагрузки на воздушных линиях электропередач (ВЛ) 0,4-35 кВ;
    • контроль наличия напряжения на ВЛ 6-35 кВ;
    • определение места однофазного замыкания на землю в сетях 6-35 кВ;
    • определение места обрыва провода в сетях 6-35 кВ;
    • определение опоры, находящейся под напряжением 6-35 кВ;
    • световая проверка исправности обесточенных предохранителей или целостности электрической цепи.

  • Основные технические характеристики прибора сигнализации замыканий на землю линии 0,4-35 кВ КВАНТ:

    Параметр Значение
    Частота контролируемых высших гармонических составляющих 550 Гц
    Чувствительность к магнитному полю на частоте 550 Гц, не хуже 1,5x10-4 А/м
    Чувствительность к магнитному полю на частоте 50 Гц, не хуже 1,5x10-2 А/м
    Чувствительность к электрическому полю на частоте 50 Гц, не хуже 10 В/м
    Источник питания аккумуляторы (4 шт)
    Рабочий диапазон температур -20°С - +40°С
    Габаритные размеры, мм 170x110x60
    Масса с источником питания, не более 0,6 кг

  • Комплект поставки КВАНТ

    № Наименование Количество
    1 Прибор КВАНТ 1
    2 Аккумулятор 4
    3 Руководство по эксплуатации, паспорт 1
    4 Зарядное устройство для аккумуляторов 1
