А-Сигнал КЛ — монитор электрической сети

Код товара: 71934

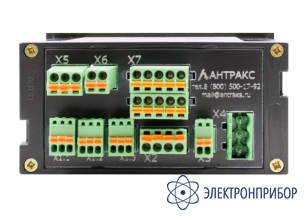

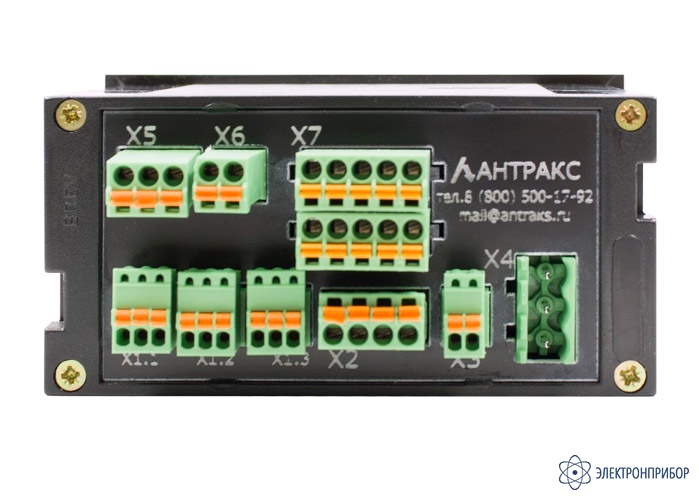

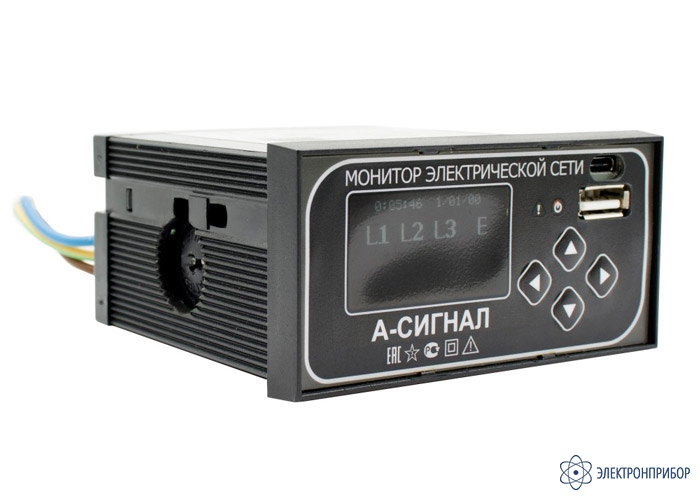

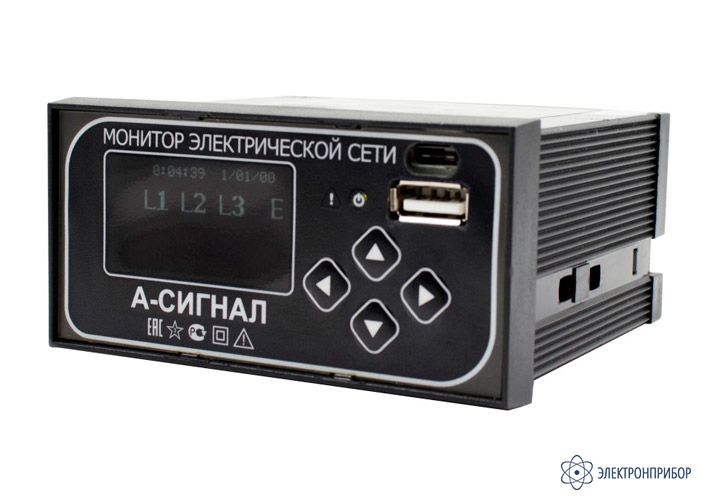

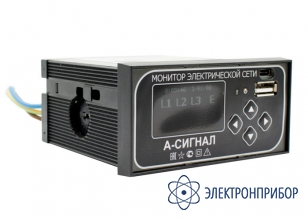

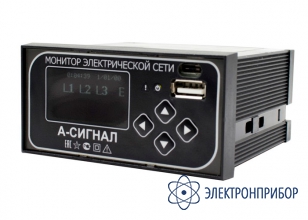

  • Монитор электрической сети А-Сигнал КЛ Монитор электрической сети А-Сигнал КЛ Монитор электрической сети А-Сигнал КЛ

    • Гарантия

      1 год

    Описание монитора электрической сети А-Сигнал КЛ:

    А-Сигнал КЛ – это универсальное устройство регистрации аварийных процессов сочетающее в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали.

    А-Сигнал КЛ предназначен для обнаружения факта межфазных коротких замыканий (МФЗ), определения направления однофазных замыканий на землю (ОЗЗ), определения наличия / отсутствия напряжения на воздушных и кабельных линиях распределительных электросетей напряжением 6-35 кВ.

    Прибор может работать без перенастройки в радиальных сетях, а также в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения. А-Сигнал КЛ работает без перенастройки в сетях с изолированной и компенсированной нейтралью, имеет возможность работы в сети с заземленной нейтралью. Осуществляет мониторинг минимального напряжения с выдачей аварийных сигналов.

    При фиксации повреждения линии (события) Прибор регистрирует дату и время события, тип события (ОЗЗ, МФЗ), направление на повреждение (к шинам, от шин), поврежденные фазы, основные параметры события, максимальные и минимальные значения в процессе фиксации события.

    Прибор монтируется в ячейку КРУ (КСО), на панель релейного щита (щита управления). А-Сигнал КЛ непрерывно проводит самодиагностику и выдает свое состояние в ТМ. Для просмотра параметров аварии или настройки индикатора используется специальное клиентское программное обеспечение или интеграция в систему телемеханики (диспетчеризации). Информация от индикатора может быть передана по протоколу MODBUS RTU.

  • Технические характеристики монитора электрической сети А-Сигнал КЛ:

    Параметр Значение
    Типы регистрируемых аварий
    Типы фиксируемых аварий Идентификация 2-х и 3-х фазных КЗ;
    Идентификация однофазных замыканий на землю;
    Определение направлений ОЗЗ;
    Наличие/отсутствие напряжения
    Фиксация аварий при включении линии Да
    Минимальный ток нулевой последовательности для регистрации ОЗЗ 0,5 А
    Общее описание прибора
    Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ
    Частота сети от 45 Гц до 65 Гц
    Визуальная индикация аварии ЖК индикатор;
    Светодиодная индикация
    Количество сохраняемых во внутренней памяти последних аварий 240
    Источник питания, используемый в индикаторе Питание от источника оперативного тока с любым из напряжений =100 – 240 В (±10%), или постоянного напряжения*:
           А = 9 – 18 В (номин. 12 В);
           В = 18 – 36 В (номин. 24 В);
           С = 36 – 72 В (номин. 48 В).
    Потребляемая мощность не более 10 Вт
    Сброс индикации аварии Внешней командой;
    По таймеру;
    Кнопкой на приборе
    Связь RS-485 протокол связи MODBUS RTU
    Контроль срабатывания Визуальный;
    Релейный выход;
    MODBUS (RS-485)
    Наработка на отказ Не менее 130 000 ч.
    Дополнительные возможности Изменение уставок с помощью клиентского ПО;
    Обновление ПО;
    Журнал регистрируемых аварий
    Регистрирует Напряжение;
    Ток;
    Мощность;
    Промышленную частоту;
    Коэффициент мощности по трём фазам;
    Направление потокораспределения;
    Минимальные и максимальные значения перетоков
    Точность измерения Напряжение: при использовании емкостных делителей - 3%, при использовании ТН - 1%;
    Ток 3%;
    Активная, реактивная и полная мощность 3%;
    Промышленная частота 1%
    Исполнение
    Место установки В ячейку КРУ, на панель щита управления
    Подключение датчики тока (ДТ) на основе катушки Роговского ДТ ПР-1;
    стандартный ТН;
    ёмкостные делители
    Температурный диапазон Стандартный от – 40°С до + 50°С
    Степень защиты индикатора IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения
    Воздействие климатических факторов внешней среды Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +50°C
    Воздействие механических факторов Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008

  • Комплект поставки А-Сигнал КЛ

    № Наименование Количество
    1 Монитор электрической сети А-Сигнал КЛ 1
