РИДУС ПКИ-АС

Определение мест повреждений воздушных линий

РИДУС ПКИ-АС — переносное устройство контроля изоляции в сетях переменного тока напряжением 220/380/690/1100 В

Код товара: 58230

    Назначение переносного устройства контроля изоляции в сетях переменного тока напряжением 220/380/690/1100 В РИДУС ПКИ-АС:

    РИДУС ПКИ-АС предназначено для определения общего сопротивления сети переменного тока, определения перекоса напряжений фаз относительно земли, определения цепей с протеканием тока утечки на землю и определения мест повреждения изоляции.

    Особенности переносного устройства контроля изоляции в сетях переменного тока напряжением 220/380/690/1100 В РИДУС ПКИ-АС:

    • Отсутствие необходимости подготовки специального места подключения РИДУС ПКИ-АС к сети;
    • Отсутствие необходимости отключения потребителей - бесконтактное измерение тока;
    • Автономное питание детектора с токовыми клещами от внутренних аккумуляторов типа АА;
    • Широкий диапазон измеряемого напряжения - 220/380/690/1100 В;
    • Высокая чувствительность токовых клещей – измерение токов от 0,1 мА;
    • Определение направления протекания тока утечки на землю – указание места повреждения изоляции.

    Основные функции переносного устройства контроля изоляции в сетях переменного тока напряжением 220/380/690/1100 В РИДУС ПКИ-АС:

    • Работа в сетях с напряжениями: 0-220/380/690/1100 В.
    • Измерение общего сопротивления изоляции фаз относительно земли в сетях переменного тока, диапазон измерения: 0-999,9 кОм.
    • Измерение сопротивления изоляции и определение места повреждения изоляции с утечкой тока на землю:
      • Устройство измеряет сопротивление изоляции цепи;
      • Выводит измеренный токовый сигнал на дисплей;
      • Выдает информацию о месте нахождения повреждения изоляции.
    • Функция анализа спектра тока:
      • Устройство выдает информацию по анализу спектра и показывает измеренную амплитуду сигнала для улучшения точности обнаружения мест повреждений.
    • Функция амперметра для измерения тока:
      • Устройство может быть использовано как высокоточный амперметр для измерения тока в цепи с разрешением 0,1 мА.
    • Отображение формы токового сигнала и функция отображения направления протекания тока утечки на землю:
      • Устройство использует детектор и токовые клещи для измерения тока проверяемой цепи;
      • Отображение графика и направления тока цепи;
      • Для обеспечения возможности поиска места повреждения изоляции и протекания тока утечки на землю.

    Схема подключения РИДУС ПКИ-АС:

  • Технические характеристики переносного устройства контроля изоляции в сетях переменного тока напряжением 220/380/690/1100 В РИДУС ПКИ-АС:

    Параметр Значение
    Диапазон измерения напряжения в сети 220/380/690 В переменного тока 0-840 В
    Диапазон измерения напряжения в сети 1100 В переменного тока 0-1430 В
    Диапазон измеряемого сопротивления фаз сети переменного тока 0-999,9 кОм
    Диапазон измеряемого сопротивления фидеров сети переменного тока 0-200 кОм
    Диапазон измеряемого тока утечки на землю ±50 мА
    Возможность определения фазы с утечкой тока на землю Да
    Возможность определения фидера с утечкой тока на землю Да
    Возможность определения места повреждения изоляции Да
    Измерение тока утечки цепи Да
    Осциллограмма тока в измеряемой цепи Да
    Период измерения тока детектором с токовыми клещами 8 сек
    Анализ спектра частот токового сигнала в сети переменного тока Да
    Возможность использования токовых клещей большого диаметра (до 70 мм) Да
    Возможность работы в сети с изолированной и заземленной нейтралью Да

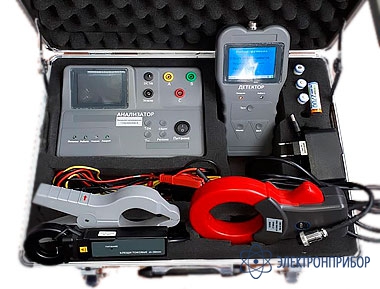

  • Комплект поставки РИДУС ПКИ-АС

    № Наименование Количество
    1 Анализатор для проведения измерений напряжений сети переменного тока между фаза-земля 1
    2 Детектор с токовыми клещами для измерения тока утечки на землю и поиска мест повреждений 1
