Определение мест повреждений воздушных линий

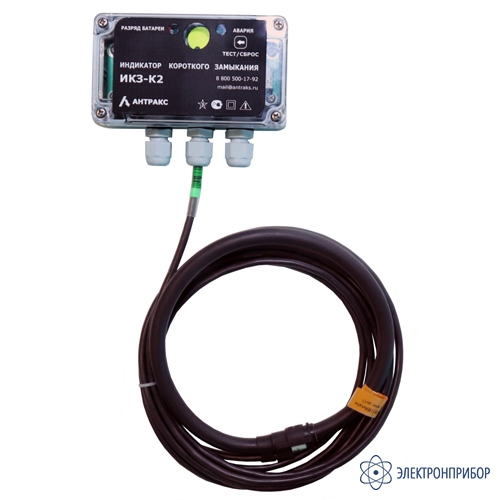

ИКЗ-К2 — индикатор короткого замыкания

Код товара: 56744
  • Индикатор короткого замыкания ИКЗ-К2 Индикатор короткого замыкания ИКЗ-К2

    Описание индикатора короткого замыкания ИКЗ-К2:

    ИКЗ-К2 предназначен для определения поврежденного участка на воздушных и кабельных линиях распределения электросетей напряжением 6-35 кВ. Индикатор может работать на линиях с изолированной нейтралью. Прибор монтируется в ячейку КРУ на панель щита управления.

    Возможности индикатора короткого замыкания ИКЗ-К2:

    • фиксация ОЗЗ;
    • передача информации в систему телемеханики (диспетчеризации) с помощью релейного выхода;
    • индикация аварии включением светодиода высокой интенсивности свечения и механического блинкера;
    • питание индикатора от источника оперативного тока с любым из напряжений =220 В, =110 В, или от сети ~220 В;
    • резервный источник питания (литиевая батарея) для питания светодиодов в момент индикации аварии при пропадании основного питания;
    • изменение уставок с помощью ДИП переключателя;
    • индикация разряда резервного источника питания.

    Датчик индикатора ИКЗ-К2 крепится непосредственно на броню кабеля трёх фаз, а сам индикатор устанавливается на щите релейного отсека ячейки КРУ.

  • Технические характеристики индикатора короткого замыкания ИКЗ-К2:

    Параметр Значение
    Типы регистрируемых аварий
    Типы фиксируемых аварий Однофазные замыкания на землю
    Минимальный ток нулевой последовательности для регистрации ОЗЗ 10 А
    Общее описание прибора
    Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ
    Визуальная индикация аварии Светодиод высокой интенсивности свечения
    Механический блинкер
    Источник питания Питание от источника оперативного тока с любым из напряжений =220 В, =120 В, или от сети ~220 В;
    Резервный источник питания (литиевая батарея) для индикации аварии при пропадании основного питания (время мигания светодиодов >1200 часов)
    Сброс индикации аварии Внешней командой замыканием сухих контактов;
    По таймеру;
    Кнопкой на приборе
    Контроль срабатывания  Визуальный;
    Релейный выход
    Наработка на отказ Не менее 110 000 ч.
    Дополнительные возможности Изменение уставок с помощью ДИП переключателя
    Параметры
    Диапазон порога срабатывания по току ОЗЗ 10÷200 А
    Время наблюдения аварийного процесса при ОЗЗ 60 ÷ 150 мс
    Исполнение
    Место установки В ячейку КРУ, на панель щита управления
    Датчики катушка Роговского
    Температурный диапазон Стандартный от – 40°С до + 50°С
    Степень защиты индикатора  IP65
    Воздействие климатических факторов внешней среды Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +50°C
    Воздействие механических факторов Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008
    Габаритные размеры индикаторного блока (ВхШхД) 65 х 115 х 40 мм
    Габаритные размеры датчика КЗ Диаметр 120-150 мм
    Масса индикаторного блока 0,5 кг

  • Комплект поставки ИКЗ-К2

    № Наименование Количество
    1 Индикатор короткого замыкания ИКЗ-К2 (основной блок) 1
    2 Датчик КЗ (катушка Роговского) 1
    3 Руководство по эксплуатации 1
    4 Паспорт 1
