Определение мест повреждений воздушных линий

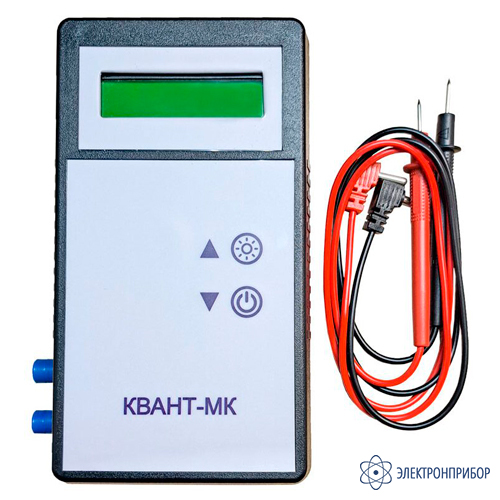

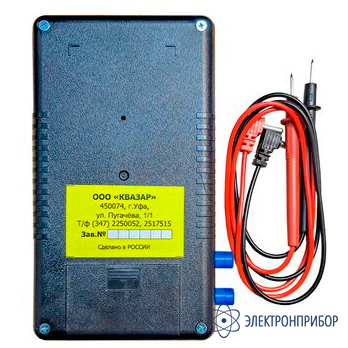

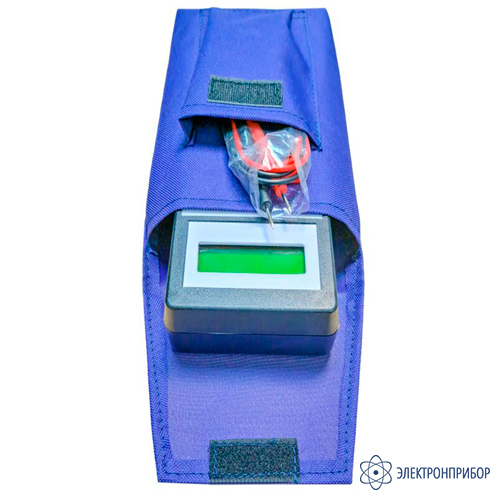

Квант-МК — контрольный прибор определения замыканий

Код товара: 76119
  • Контрольный прибор определения замыканий Квант-МК Контрольный прибор определения замыканий Квант-МК Контрольный прибор определения замыканий Квант-МК Контрольный прибор определения замыканий Квант-МК

    • Гарантия

      1 год

    • Артикул

      01807

    Назначение контрольного прибора определения замыканий Квант-МК:

    Квант-МК предназначен для контроля исправности приборов, мониторинга тока нагрузки и определения мест возникновения короткого замыкания на землю, поиска обрыва линии и повреждения изоляции в электросетях. Данное устройство используется оперативно-выездными бригадами при работах на воздушных линиях и РУ, а также в распределительных сетях на предмет дистанционного контроля тока нагрузки и напряжения в сетях 0,4-35 кВ, что позволяет обнаружить хищение электроэнергии в быту бесконтактным способом.

    Прибор позволяет обнаружить места однофазного замыкания на землю в сетях 6-35 кВ с изолированной и компенсированной нейтралью.

    Прибор оснащен специальной анти-бликовой системой индикации, которая обеспечивает беспрепятственную работу при ярком солнечным свете.

    Устройство контрольного прибора определения замыканий Квант-МК:

    Контрольный прибор определения замыканий Квант-МК состоит из микроамперметра, магнитного датчика, встроенной электрической антенны. Также прибор оснащён усилителем, активным фильтром, преобразователем и логическим инвертором. Наличие напряжения в диапазоне 6-35 кВ определяется с помощью антенны, представляющей собой металлическую пластину и передающей сигнал на выходной преобразователь, и микроамперметром, который фиксирует и индицирует изменение тока, пропорциональное измеряемому напряжению.

    Контроль нагрузки на воздушных линиях и определение мест однофазных замыканий на землю осуществляется при помощи магнитного датчика, измеряющего уровень высших гармоник тока нулевой последовательности, возникающих в цепи. Контроль предохранителей обеспечивается преобразователем и логическим инвертором, который с помощью светодиода сигнализирует об исправности предохранителя при появлении на выходе логического нуля.

    Измерительный прибор питается от встроенных аккумуляторов.

    Функции контрольного прибора определения замыканий Квант-МК:

    • контроль исправности прибора Квант-МК;
    • определение наличия напряжения на воздушных линиях напряжением 6—35 кВ;
    • контроль тока нагрузки, которая осуществляется на ВЛ линии 0,4—35 кВ;
    • определение места возникновения короткого замыкания на землю в сетях напряжением 6—35 кВ и сигнализация замыкания;
    • выявление места обрыва линии в сетях 6—35 кВ;
    • определение местоположения опоры под напряжением 6—35 кВ;
    • контроль целостности предохранителей и проверка исправности предохранителей (обесточенных) со световой сигнализацией;
    • несколько пределов измерения позволяет подобрать оптимальный режим работы;
    • выбор требуемого режима работы устройства осуществляется с помощью кнопки;
    • возможность работы в полевых условиях.

    Квант-МК имеет режим контроля целостности предохранителей.

    Прибор сигнализации замыканий Квант-МК является индикатором, поверка не требуется.,

    Правила эксплуатации контрольного прибора определения замыканий Квант-МК:

    Прибор Квант-МК не представляет угрозы поражения электрическим током, т.к. для его работы не используется ток повышенного напряжения. Однако следует помнить об опасности шагового напряжения в зоне вокруг аварийной ЛЭП.

  • Технические характеристики контрольного прибора определения замыканий Квант-МК:

    Параметр Значение
    Частота контролируемых высших гармонических составляющих, Гц 550
    Чувствительность к магнитному полю, А/м, на частоте 550 Гц не хуже 1,5×10-4
    Чувствительность к магнитному полю, А/м, на частоте 50 Гц не хуже 1,5×10-2
    Чувствительность к электрическому полю, В/м, на частоте 50 Гц не хуже 10
    Рабочий диапазон температур, °C -20 ... +40
    Габаритные размеры, мм 180 × 110 × 40
    Масса с источником питания, кг не более 0,5
    Средний потребляемый прибором ток, мА не более 36
    Время непрерывной работы от батареи, ч не менее 40 (при щелочном типе)

  • Комплект поставки Квант-МК

    № Наименование Количество
    1 Контрольный прибор определения замыканий Квант-МК 1
    2 Батарея 1,5 В АА (возможность замены на другой тип аккумуляторных батарей) 4
    3 Измерительный щуп 2
    4 Руководство по эксплуатации 1
    5 Паспорт 1
