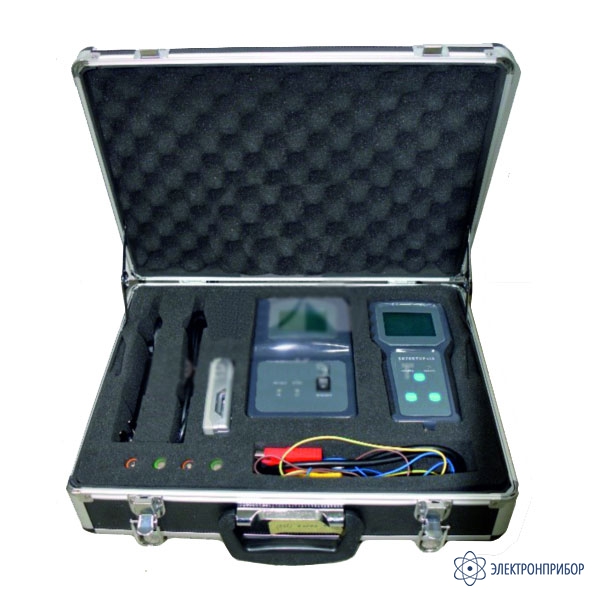

РИДУС ПКИ — переносной комплект контроля изоляции

Код товара: 58227
  • 2 варианта исполнения

    Описание переносного комплекта контроля изоляции РИДУС ПКИ:

    Переносной комплект системы контроля изоляции включает в себя два функциональных модуля: анализатор и детектор с токовыми клещами. Устройство может работать в сетях постоянного тока с номинальным напряжением 27/48/110/220 В.

    Устройство позволяет обнаруживать утечки без непосредственного замыкания на землю, утечки с неметаллическим замыканием, с петлевым замыканием, утечки с одновременным замыканием в положительном и отрицательном полюсе при равных сопротивлениях и многоточечные утечки на землю. Устройство использует высокочувствительный блок для определения тока утечки замыкания на землю в системах постоянного тока.

    Переносной комплект определяет сопротивление изоляции относительно земли в пределах 0 … 999,9 кОм. Также устройство позволяет быстро и с точным позиционированием определить непосредственное место утечки тока на землю в кабеле с поврежденной изоляцией.

  • Технические характеристики переносного комплекта контроля изоляции РИДУС ПКИ:

    Параметр РИДУС ПКИ v 1.0 РИДУС ПКИ v 2.0
    Диапазон напряжения измеряемой сети постоянного тока, В 25-300 40-300
    Диапазон измеряемого сопротивления изоляции сети постоянного тока, кОм 0-999 0-999
    Диапазон сопротивления изоляции с поиском фидера, кОм 0-250 0-400
    Точность измерения сопротивления при поиске линии, не хуже % 15 5
    Цикл измерения сопротивления, не более, сек. 12 12
    Диапазон измеряемого тока утечки на землю, мА ± 50 ± 50
    Емкость контролируемой сети, мкФ 250 299
    Возможность определения полюса с утечкой на землю Да Да
    Возможность определения симметричной земли Да Да
    Возможность определения места в кабеле с утечкой на землю Да Да
    Возможность независимой работы при отсутствии стационарной системы контроля изоляции в ЩПТ Да Да
    Возможность измерения постороннего напряжения АС в сетях постоянного тока Да Да
    Возможность измерения емкости сети постоянного тока относительно земли - Да
    Возможность обнаружения перетоков в сетях постоянного тока разных АБ Да Да
    Возможность определения объединения сетей разных АБ - Да
    Возможность использования токовых клещей увеличенного внутреннего диаметра (до 70 мм) для кабелей большого сечения - Да

  • Комплект поставки РИДУС ПКИ

    № Наименование Количество
    1 Переносной комплект контроля изоляции РИДУС ПКИ 1
