ИКЗ-В23, ИКЗВ23, ИКЗ В23

Определение мест повреждений воздушных линий

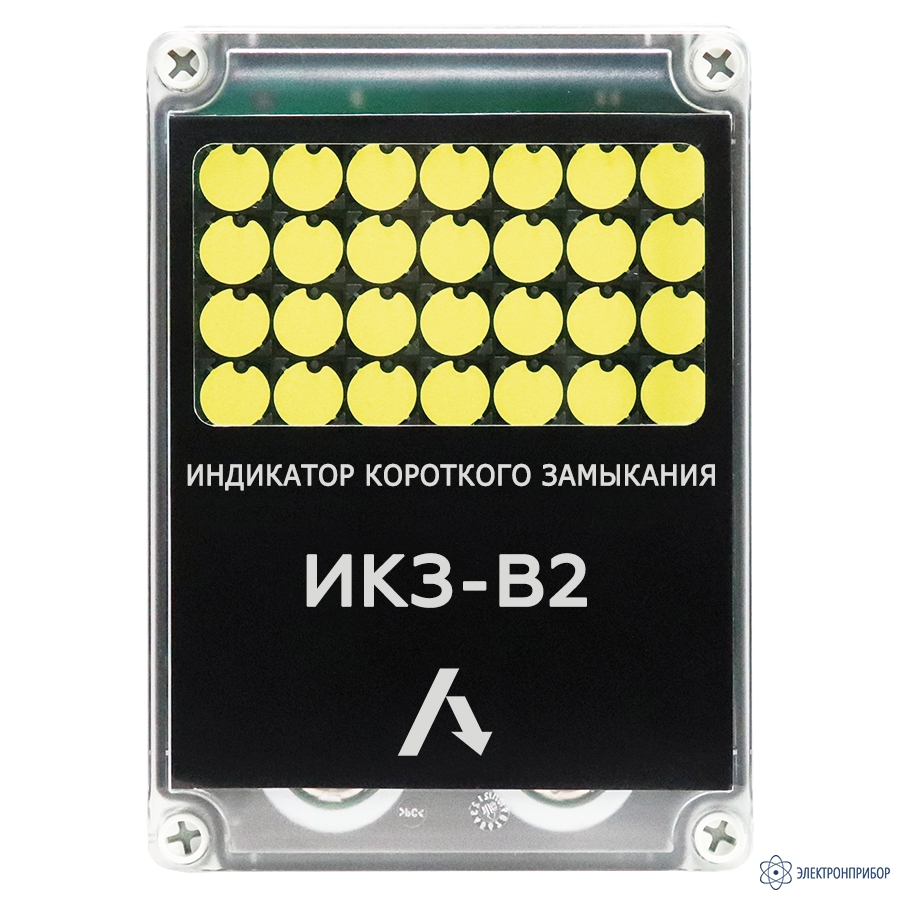

ИКЗ-В23 — индикатор короткого замыкания

Код товара: 56054
  • Индикатор короткого замыкания ИКЗ-В23 Индикатор короткого замыкания ИКЗ-В23 Индикатор короткого замыкания ИКЗ-В23

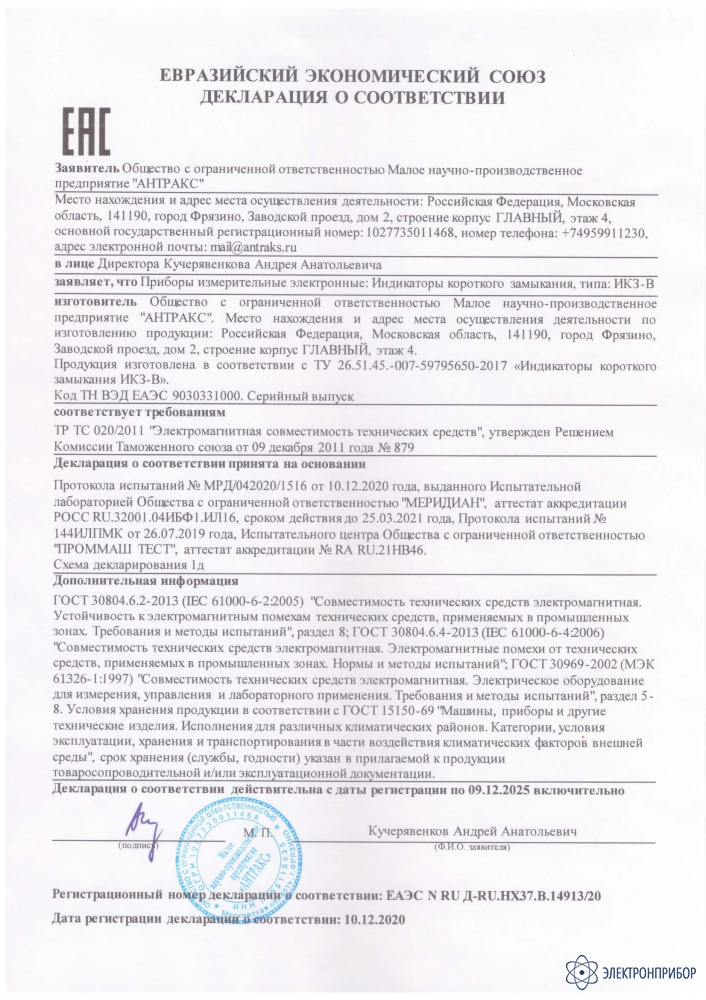

    Сертификаты

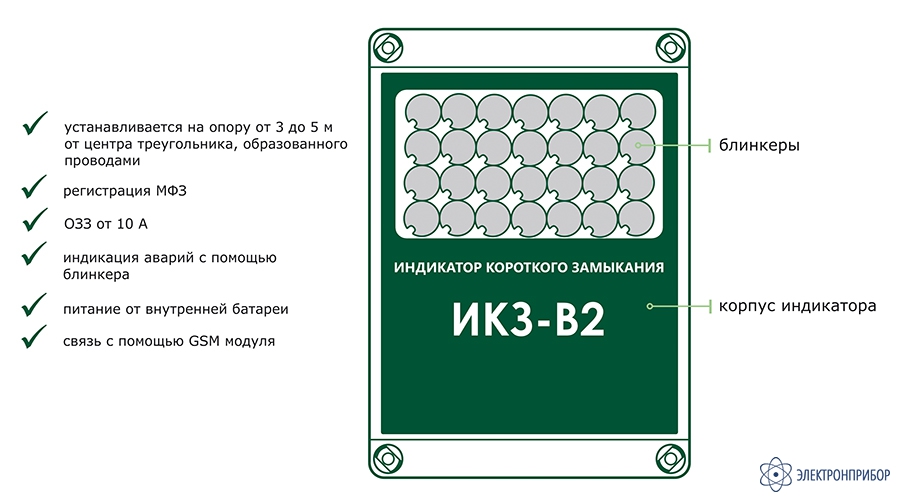

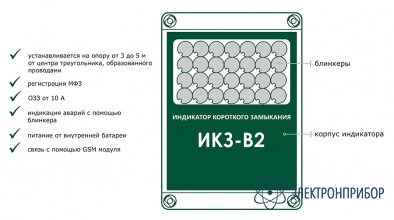

    Описание индикатора короткого замыкания ИКЗ-В23:

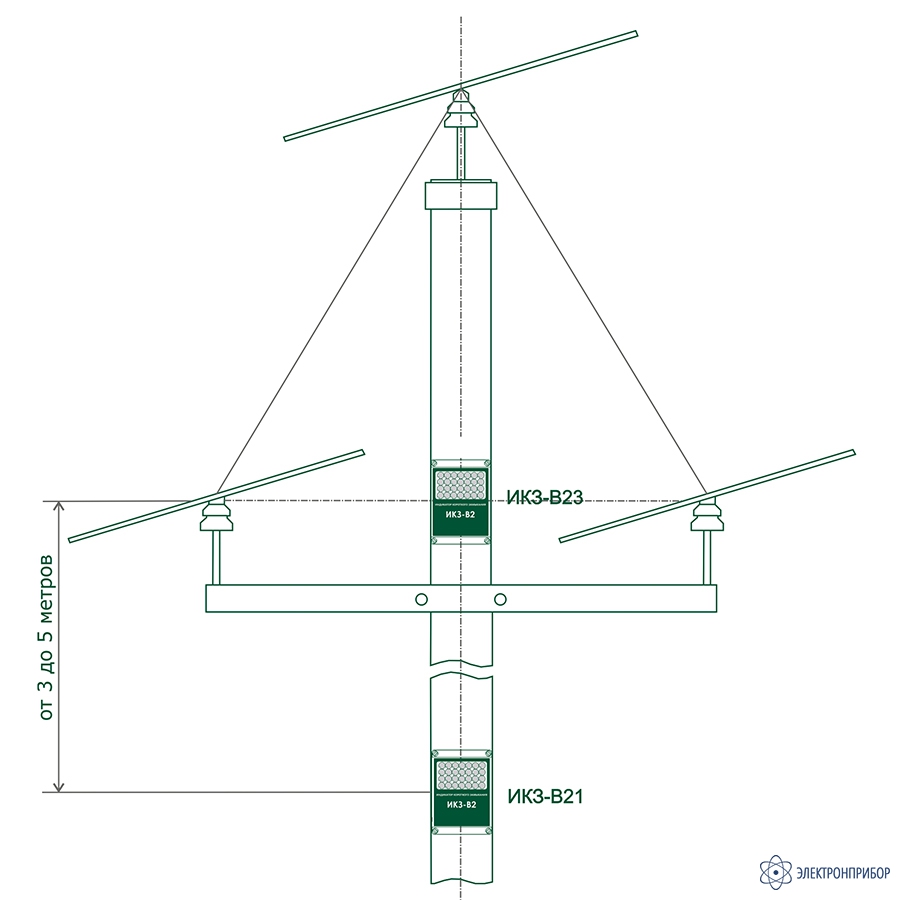

    ИКЗ-В23 устанавливается на опору между нижними проводами.

    ИКЗ-В23 обеспечивает регистрацию:

    • МФЗ (от 20 А до 1000А);
    • ОЗЗ (от 4 А);
    • типа аварии;
    • аварийной фазы.

    Состояние индикатора определяется визуально через смотровое окно в корпусе ИКЗ

  • Технические характеристики индикатора короткого замыкания ИКЗ-В23:

    Параметр Значение
    Регистрация событий
    Типы регистрируемых событий - Межфазные замыкания (МФЗ)
    - Однофазные замыкания на землю (ОЗЗ)
    - Разделение типа аварии;
    - Определение аварийной фазы
    Чувствительность по току ОЗЗ от 10 А
    Чувствительность по току КЗ от 20 А
    Условия срабатывания по применению тока по абсолютному порогу +
    Условия срабатывания по применению тока по дифференциальному порогу +
    Общее описание
    Класс напряжения ВЛ 6-35 кВ
    Частота сети 50 Гц
    Индикация Флаг (блинкер)
    Питание Батарея
    Локальная связь Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
    Дальняя связь GSM
    Контроль срабатывания - Визуальный (до 100 м)
    - Переносной пульт;
    - Дистанционно
    Сброс индикации -По восстановлению напряжения;
    -По таймеру;
    -С переносного пульта;
    -Дистанционно
    Изменение настроек -По радиоканалу ближней связи с помощью переносного пульта;
    -Дистанционно с помощью ПО «КОМОРСАН Web-клиент»
    Параметры приборов
    Минимальная длительность аварийного процесса, необходимая для фиксации МФЗ 0,04 с
    Диапазон настройки порога срабатывания по току МФЗ 10÷1000 А
    Время анализа аварии 0,1÷30 с
    Подготовка к повторному срабатыванию не более 30 с
    Пределы порога срабатывания по току при ОЗЗ 10÷200 А
    Исполнение
    Место установки На опору ВЛ
    Степень защиты индикатора IP 65 по ГОСТ 14254-96
    Температурный диапазон - Стандартный: от– 40 С до + 55 С
    - Расширенный: от -60 C до +70 C (по спецзаказу)

  • Комплект поставки ИКЗ-В23

    № Наименование Количество
    1 Индикатор короткого замыкания ИКЗ-В23 1
