Определение мест повреждений воздушных линий

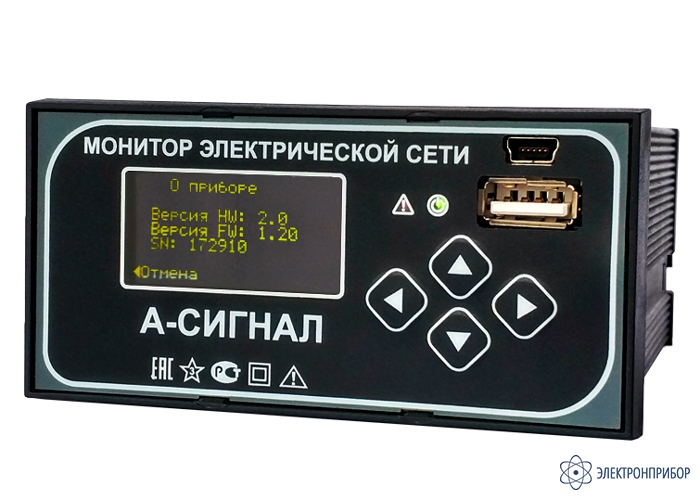

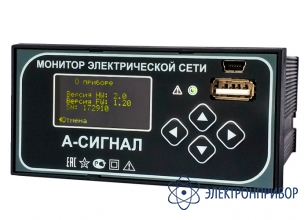

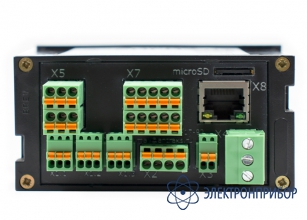

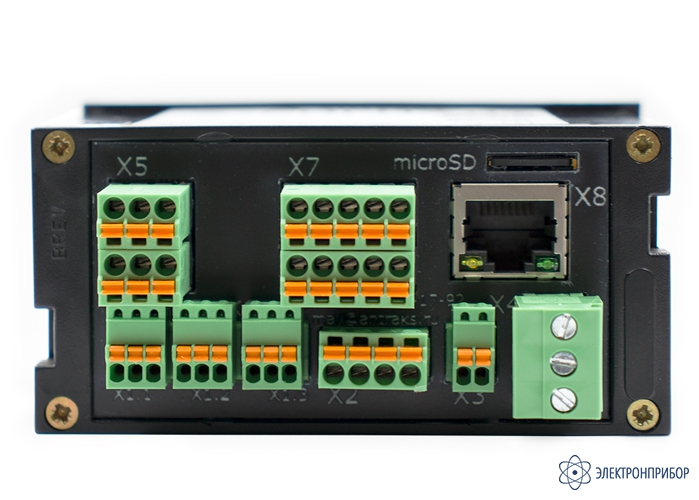

А-Сигнал ВЛ — монитор электрической сети

Код товара: 71927
  • Монитор электрической сети А-Сигнал ВЛ Монитор электрической сети А-Сигнал ВЛ Монитор электрической сети А-Сигнал ВЛ

    • Гарантия

      12 месяцев

    Описание монитора электрической сети А-Сигнал ВЛ:

    Монитор электрической сети А-Сигнал ВЛ – устройство мониторинга и определения места повреждения на воздушных и кабельных линиях.

    Прибор фиксирует следующие типы аварий:

    • обрыв фазного провода до прибора (без возникновения ОЗЗ или ОЗЗ с большим переходным сопротивлением);
    • по абсолютному порогу по току междуфазного КЗ;
    • по дифференциальному порогу по току междуфазного КЗ;
    • по дифференциальному порогу по току однофазного замыкания на землю.

    При фиксации ОЗЗ прибор показывает направление прохождения тока замыкания на землю.

    При фиксации повреждения линии А-Сигнал ВЛ регистрирует дату и время события, тип события (ОЗЗ, МФЗ), направление на повреждение (к питающему центру, от питающего центра), поврежденные фазы, основные параметры события, максимальные и минимальные значения в процессе фиксации события.

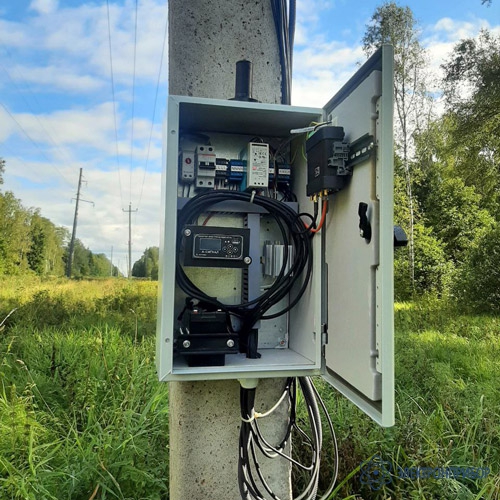

    А-Сигнал ВЛ монтируется в блок связи и передачи информации БСПИ-3Л-ТН-А на опоре ВЛ. Блок оборудован GSM каналом передачи данных на диспетчерский пункт заказчика. Блок БСПИ-3Л-ТН-А оснащён внешней GSM-антенной с высокой чувствительностью, что гарантирует надёжную связь с диспетчерским пунктом при наличии стабильного покрытия оператором мобильной связи.

    Прибор работает без перенастройки в сетях с изолированной и компенсированной нейтралью, имеет возможность работы в сети с заземленной нейтралью.

    В состав А-Сигнала ВЛ входят:

    • Монитор электрической сети А-Сигнал +;
    • Датчик напряжения и тока на базе емкостного делителя и катушки Роговского;
    • Блок связи и передачи информации БСПИ-3Л-ТН-А в комплекте с трансформатором собственных нужд.

  • Технические характеристики монитора электрической сети А-Сигнал ВЛ:

    Параметр Значение
    Типы регистрируемых аварий
    Типы фиксируемых аварий 2-х и 3-х фазные КЗ;
    Определение направления на место 2-х и 3-х фазных КЗ;
    2-х и 3-х фазные КЗ через землю;
    Определение направления на место 2-х и 3-х фазных КЗ через землю;
    Однофазные ЗЗ (замыканий на землю);
    Определение направлений ОЗЗ;
    Фиксация обрыва провода
    Фиксация аварий при включении линии Да
    Селективность Определение направления повреждения ОЗЗ, КЗ
    Минимальный ток нулевой последовательности для регистрации ОЗЗ 0,5 А
    Общее описание прибора
    Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ
    Частота сети от 45 Гц до 65 Гц
    Визуальная индикация аварии OLED экран;
    Светодиодная индикация
    Количество сохраняемых во внутренней памяти последних аварий 240
    Источник питания, используемый в индикаторе от сети ~100 – 270 В или постоянного напряжения*: 9 – 18 В (номин. 12 В)
    Сброс индикации аварии Внешней командой;
    По таймеру;
    Кнопкой на приборе
    Связь по GSM-каналу протоколом связи ГОСТ Р МЭК 60870-5-104
    Контроль срабатывания Визуальный;
    GSM-канал
    Наработка на отказ Не менее 130 000 ч.
    Дополнительные возможности Изменение уставок с помощью клиентского ПО;
    Дополнение функционала при обновлении микропрограммного обеспечения;
    Журнал регистрируемых аварий
    Регистрирует Напряжение;
    Ток;
    Мощность;
    Промышленную частоту;
    Коэффициент мощности по трём фазам
    Точность измерения Напряжение - 3%;
    Ток 3%;
    Активная, реактивная и полная мощность 3%;
    Промышленная частота 1%
    Параметры
    Абсолютный порог срабатывания по току (КЗ) 10÷2000 А
    Дифференциальный порог срабатывания по току (КЗ) 10÷2000 А
    Угол максимальной чувствительности РНМ 30 град.
    Время наблюдения аварийного процесса при КЗ 0,1 ÷ 10 с
    Диапазон порога срабатывания по напряжению 1÷35 кВ
    Диапазон порога срабатывания по току при однофазных замыкания на землю от 0,5 А
    Время наблюдения аварийного процесса при ОЗЗ 0.1 ÷ 10 с
    Подготовка к повторному срабатыванию Не более 10 с
    Исполнение
    Место установки В БСПИ-3Л-ТН-А на опоре ВЛ
    Подключение Датчики тока на базе катушки Роговского, установленные на проходные изоляторы;
    Датчики напряжения (ёмкостные делители, установленные на траверсу опоры ВЛ)
    Температурный диапазон от – 40°С до + 70°С
    Степень защиты индикатора IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения
    Воздействие климатических факторов внешней среды Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +50°C
    Воздействие механических факторов Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008

  • Комплект поставки А-Сигнал ВЛ

    № Наименование Количество
    1 Монитор электрической сети А-Сигнал ВЛ 1
