ИМАГ LL, ИМАГLL

Определение мест повреждений воздушных линий

ИМАГ-LL — комплект индикаторов короткого замыкания для ВЛ 6-110 кВ

Код товара: 74322
  • 2 варианта исполнения

    • Гарантия

      12 месяцев

    Назначение комплекта индикаторов короткого замыкания для ВЛ 6-110 кВ ИМАГ-LL:

    ИМАГ-LL — индикатор короткого замыкания для воздушной линии, которые обычно используются на распределительных электрических сетях напряжением 6...35 кВ (по заказу могут быть модернизированы до 110 кВ) для контроля и обнаружения короткого замыкания и замыкания на землю. О состоянии неисправности локально сигнализируют три ярких мигающих светодиода с обзором на 360 градусов. В модификации ИМАГ-LL-Remote (комплект с блоком удаленной индикации) информацию о неисправности и значение тока также можно выгружать в систему SCADA по сетям 2.5G/3G/4G.

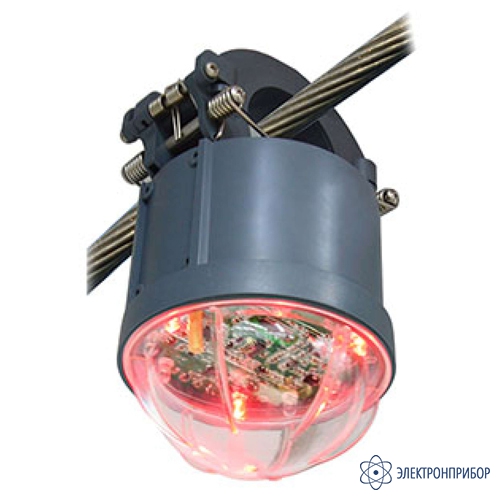

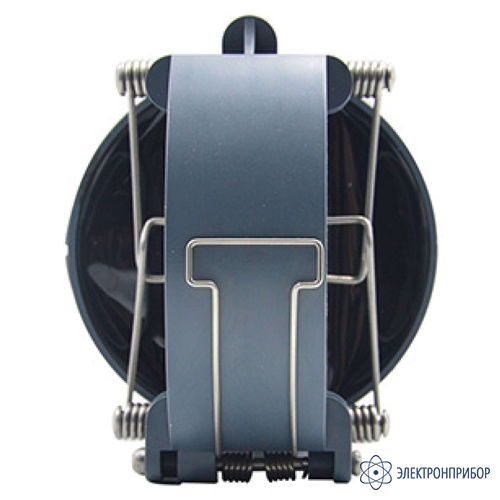

    Индикатор можно устанавливать на находящуюся под напряжением линию с помощью адаптера и изолирующей штанги. Такие параметры, как ток срабатывания, время сброса, интервал мигания, и так далее, можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью. Для постоянной неисправности, неустойчивой неисправности и низкого напряжения батареи могут индивидуально подаваться сигналы тревоги с помощью трех ярких мигающих светодиодов. Сигнализация замыкания на землю подается с помощью двух попеременно мигающих светодиодов.

    Варианты исполнения комплекта индикаторов короткого замыкания для ВЛ 6-110 кВ ИМАГ-LL:

    Индикатор замыкания на землю и короткого замыкания типа ИМАГ-LL выпускается в двух исполнения в зависимости от комплектации:

    • ИМАГ-LL — три индикатора, обнаруживающих короткое замыкание и замыкание на землю и обеспечивающих визуальную световую индикацию;

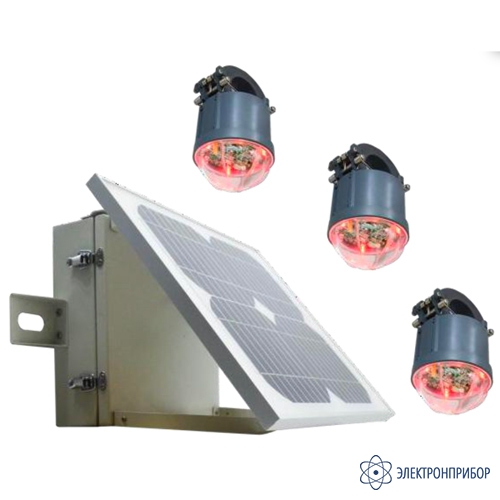

    • ИМАГ-LL-Remote — три индикатора, обнаруживающих короткое замыкание и замыкание на землю и обеспечивающих визуальную световую индикацию + один блок сбора данных, обеспечивающий передачу информации о неисправности и значения тока нагрузки в систему SCADA.

    Особенности комплекта индикаторов короткого замыкания для ВЛ 6-110 кВ ИМАГ-LL:

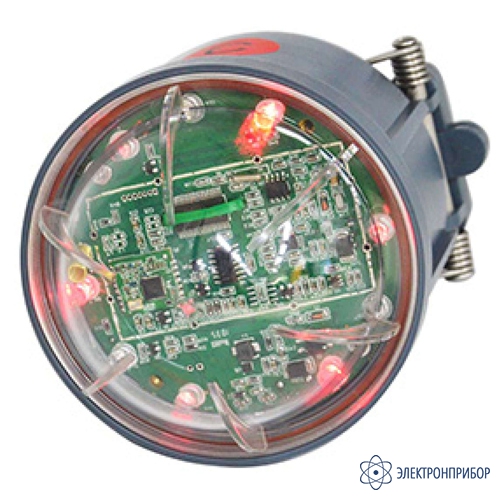

    • постоянная неисправность: мигает яркий красный светодиод;
    • неустойчивая неисправность: мигает яркий зеленый светодиод;
    • замыкание на землю: попеременно мигают красный и зеленый светодиоды;
    • предупреждение о низком заряде батареи: мигает яркий желтый светодиод;
    • регулировка параметров: параметры можно считывать и настраивать с помощью беспроводного инструмента с двусторонней связью;
    • электропитание: индикатор может получать питание от воздушных линий, в качестве резервного источника используется литиевая батарея.

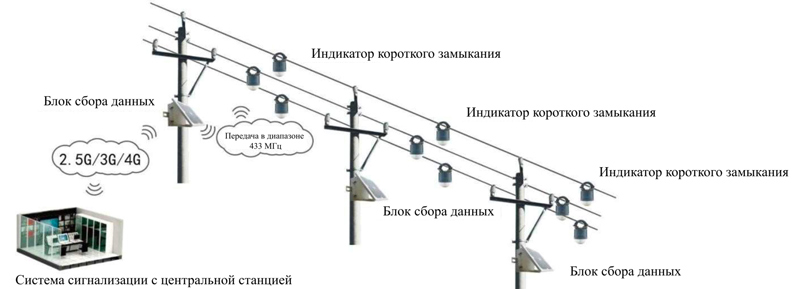

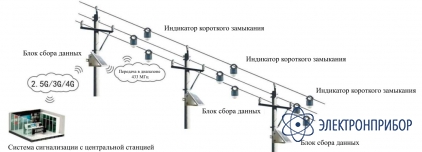

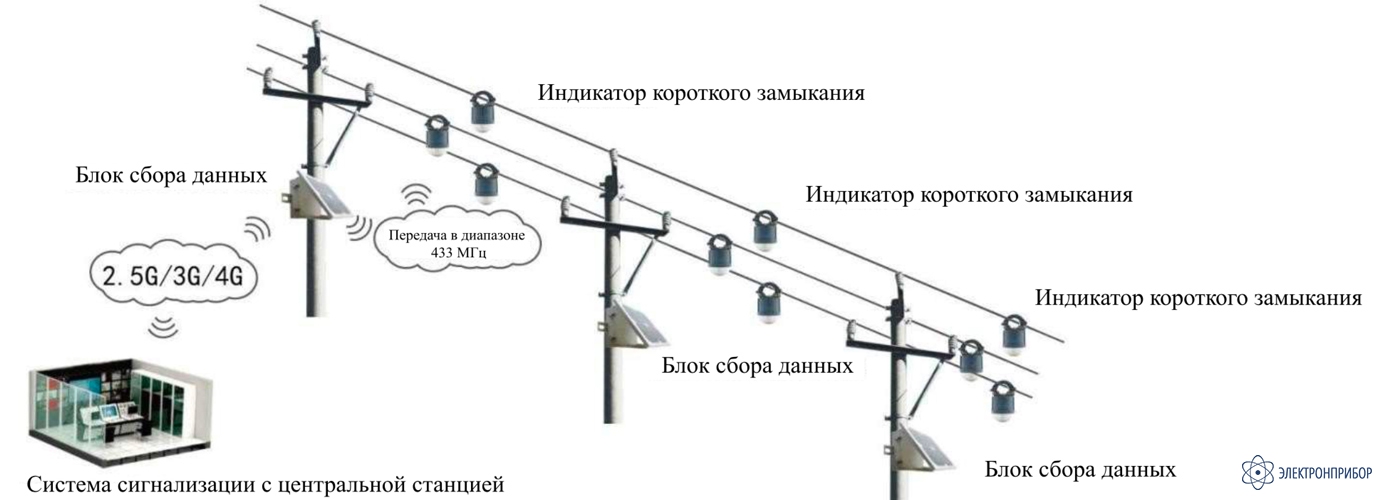

    Топология комплекта индикаторов короткого замыкания для ВЛ 6-110 кВ ИМАГ-LL:

  • Технические характеристики комплекта индикаторов короткого замыкания для ВЛ 6-110 кВ ИМАГ-LL:

    Параметр Значение
    Ток срабатывания при коротком замыкании (между фазами) 50...1200 А, регулируемый, шаг 1 А, по умолчанию 150 А
    Ток срабатывания при коротком замыкании на землю Определяет ОЗЗ при токе выше 5 А в сетях с изолированной нейтралью
    Падение напряжения при замыкании на землю (между фазой и землей) Регулируемое: шаг 1%, по умолчанию 30%
    Задержка срабатывания при замыкании на землю Регулируемая: шаг 1 секунда, по умолчанию 30 секунд
    Сброс устройства индикации 1. Вручную с помощью магнита.
    2. Удаленный сброс через систему SCADA.
    3. Сброс по времени: Регулируемый, шаг 1 секунда, по умолчанию 24 часа, максимально 48 часов.
    4. Автоматический сброс задержки после повторного включения, шаг 1 секунда, по умолчанию 30 секунд, максимально 5 минут, только для постоянной неисправности
    Класс защиты IP68
    Внутреннее тестирование Согласно IEEE495-2007
    Диапазон рабочих температур -40...+70°C
    Электропитание Литиевая батарея типа AA 3,6 В / 9 Ач, сменная
    Срок службы батареи 10 лет
    Масса индикатора Приблизительно 600 г

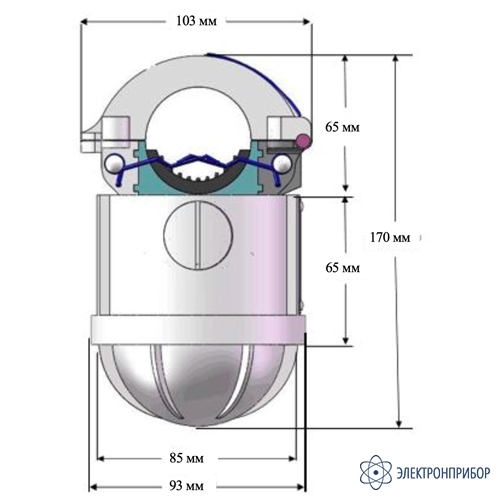

    Габариты Диаметр: 93 мм
    Высота: 170 мм
    Погрешность 0...300 А ±3 А
    300...800 А ±1%
    Диаметр кабеля 6...42 мм
    Частота мигания 10 в минуту, регулируемая
    Видимость индикации 250 метров в дневное время (60 лм)
    Максимальный ток нагрузки/замыкания 1200 A
    Диапазон напряжения 6...35 кВ, по заказу пользователя может быть модернизирован до 110 кВ
    Выдерживаемый ток 31,5 кА / 4 с

  • Комплект поставки ИМАГ-LL

    № Наименование Количество
    1 Комплект индикаторов короткого замыкания для ВЛ 6-110 кВ ИМАГ-LL в выбранном исполнении 1

    Дополнительная комплектация ИМАГ-LL

    (за отдельную плату)

    № Наименование
    1 Модернизация для сетей до 110 кВ
