ИМАГ-adapter — инструмент универсальный для установки и снятия индикаторов ИМАГ-LF/ИМАГ-LL

Назначение инструмента универсального для установки и снятия индикаторов ИМАГ-LF/ИМАГ-LL ИМАГ-adapter:

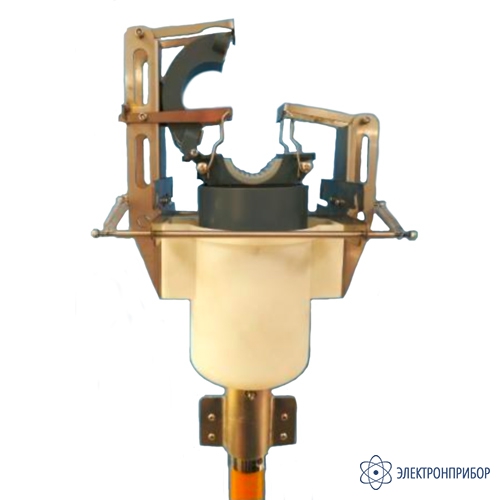

ИМАГ-adapter — этот универсальный инструмент для установки и снятия индикаторов ИМАГ-LF / ИМАГ-LL. Для монтажа необходимо сперва зафиксировать индикатор короткого замыкания в приборе ИМАГ-adapter. После этого необходимо разместить точку фиксации возле проводника и нажатием зафиксировать прибор на проводе.

Монтаж инструмента универсального для установки и снятия индикаторов ИМАГ-LF/ИМАГ-LL ИМАГ-adapter:

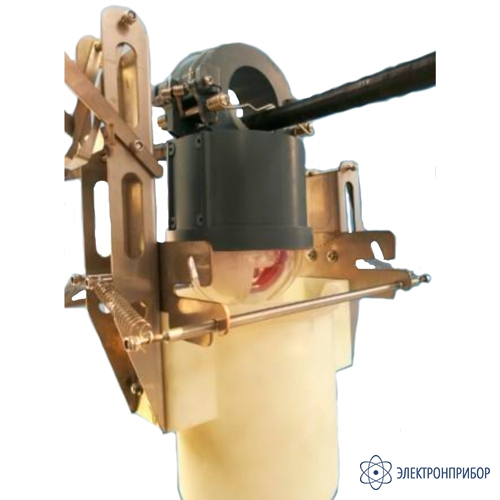

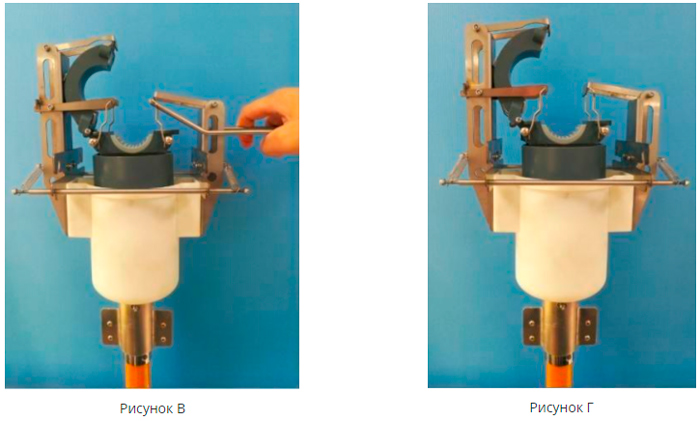

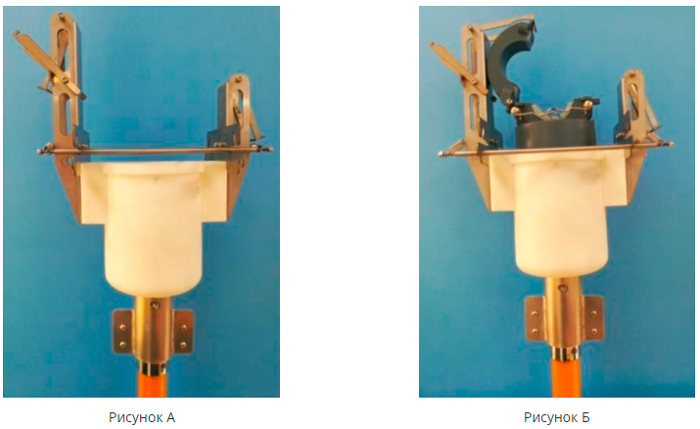

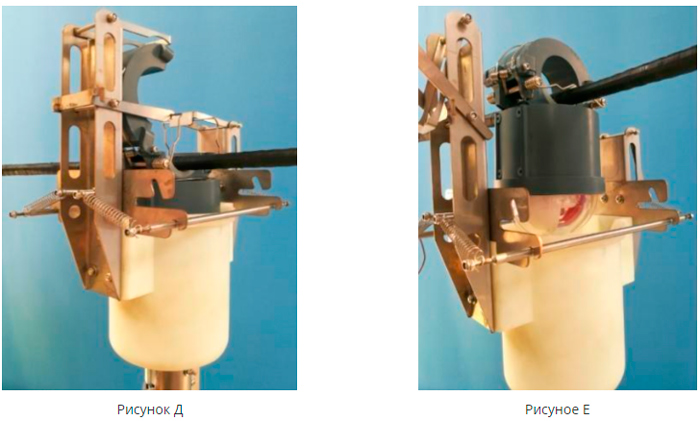

Индикаторы монтируются на линию с помощью специального монтажного инструмента с изолирующей штангой (рисунок А). Сначала поместите индикатор в стакан монтажного инструмента, откройте и зафиксируйте разъемную катушку трансформатора тока (рисунок Б). Затем с помощью инструмента отведите и зафиксируйте подпружиненные держатели (рисунки В, Г). Расположите провод внутри разомкнутой катушки трансформатора тока и надавите индикатором вверх (на линию). Когда к индикатору будет приложено достаточное усилие, подпружиненные держатели освободятся, катушка защелкнется и зафиксирует индикатор на проводе, а монтажный инструмент отделится от индикатора (рисунок E).

*Изолирующая штанга не входит в комплект поставки.
