Определение мест повреждений воздушных линий

А-Сигнал ОПФ — монитор электрической сети

Код товара: 70242

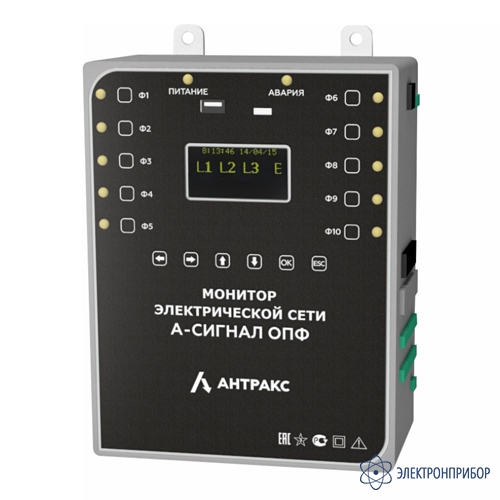

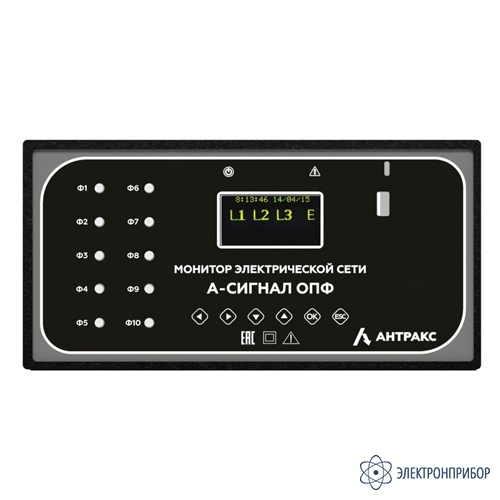

  • Монитор электрической сети А-Сигнал ОПФ Монитор электрической сети А-Сигнал ОПФ

    • Гарантия

      1 год

    Назначение монитора электрической сети А-Сигнал ОПФ:

    Модель А-Сигнал ОПФ - монитор электрической сети с установкой в ячейку КРУ, с регистрацией КЗ и ОЗЗ (от 0,5 А), с функцией направленного определения повреждения линии (со стороны кабеля или со стороны шин).

    А-Сигнал ОПФ позволяет обнаружить факт аварийной ситуации и определить направление межфазных коротких замыканий (МФЗ) и однофазных замыканий на землю (ОЗЗ) в распределительных сетях любой топологии и с любым типом нейтрали (изолированная, компенсированная, резистивная, глухозаземленная). Прибор может работать без перенастройки в радиальных сетях, а также в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения. Прибор монтируется в ячейку КРУ на панель щита управления.

    Модели А-Сигнал ОПФ могут применяться в помещениях:

    • трансформаторной подстанции (ТП);
    • распределительного пункта (РП);
    • распределительного трансформаторного пункта (РТП);
    • подстанции (ПС) или аналогичных энергообъектов.

    Применение А-Сигнал ОПФ не требует модернизации силового оборудования энергообъектов.

    Преимущества монитора электрической сети А-Сигнал ОПФ:

    • Прибор может контролировать до 10 фидеров одной секции шин с выделением поврежденного фидера;
    • Поддержка протокола МЭК 61850 (MMS);
    • Сбор сигналов ТС со стороннего оборудования;
    • Телеуправление выключателями нагрузки в ячейках;
    • Сбор данных со стороннего оборудования по Modbus (конвертер протокола Modbus – МЭК 60870-5-104).

    Описание монитора электрической сети А-Сигнал ОПФ:

    Прибор подключается к внешним измерительным датчикам:

    • датчики тока на основе катушки Роговского (от 3 шт. до 30 шт. в зависимости от пожеланий Заказчика);
    • ёмкостной делитель напряжения или измерительный трансформатор напряжения (ТН) один на 10 фидеров.

    А-Сигнал ОПФ снабжен визуальной индикацией аварии (ЖК индикатор, светодиодная индикация) и измеряет текущие параметры сети (U, I, P, Q). Интеграция в систему телемеханики осуществляется по интерфейсу RS-485 протоколу связи MODBUS или по интерфейсу Ethemet (2 входа), по протоколу МЭК 60870-5-104.

    А-Сигнал ОПФ состоит из регистрирующего прибора и внешних измерительных датчиков. В качестве датчиков используются измерительные обмотки трансформаторов тока (ТТ) на базе катушки Роговского и измерительные обмотки штатных трансформаторов напряжения (ТН) в ячейке КРУ. Регистрирующий прибор устанавливается в релейный отсек ячейки КРУ или на панель РЩ / ЩУ, а также может использоваться в ячейках КСО, КРУН, на панелях / в шкафах РЗА, щитах управления ПС. Один прибор обслуживает до 10 присоединений одной секции шин и позволяет контролировать 3 фазных тока каждого присоединения и 3 напряжения секции шин.

    Работа устройства основана на фиксации факта протекания тока короткого замыкания (КЗ) в контролируемой линии. Электромагнитное поле тока в линии воспринимается датчиками тока на базе катушки Роговского, установленных на фазных жилах А, В, С высоковольтного кабеля. Сигналы напряжения вводятся с трансформаторов напряжения, установленных на шинах КРУ, либо с опорных изоляторов со встроенными емкостными или резистивными делителями типа ИО 8-75-130С У3 или аналогичными.

    Прибор ведет измерение мгновенных значений токов и напряжений, вычисляет значение амплитуды токов и напряжений, сравнивает полученные значения со значениями уставок, проводит анализ параметров. В случае превышения уставок, прибор на основе полученных данных определяет тип аварии и включает соответствующую индикацию аварийной ситуации. А-Сигнал ОПФ передает информацию по цифровым интерфейсам RS-485 или Ethernet.

    В комплект устройств включены трансформаторы тока на базе катушки Роговского, которые обеспечивают:

    • легкий монтаж;
    • возможность установки на высоковольтный кабель с изоляцией из сшитого полиэтилена.

    Трансформаторы тока на базе катушки Роговского рекомендуется применять на объектах, где отсутствуют или не планируются к установке штатные ТТ.

  • Технические характеристики монитора электрической сети А-Сигнал ОПФ:

    Параметр Значение
    Типы регистрируемых аварий
    Типы фиксируемых аварий Идентификация 2-х и 3-х фазных КЗ;
    Определение направления на место 2-х и 3-х фазных КЗ;
    Идентификация 2-х и 3-х фазного КЗ через землю;
    Определение направления на место 2-х и 3-х фазных КЗ через землю;
    Идентификация однофазных ЗЗ (замыканий на землю);
    Определение направлений ОЗЗ
    Фиксация аварий при включении линии Да
    Минимальный ток нулевой последовательности для регистрации ОЗЗ 0,5 А
    Общее описание приборов
    Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ
    Частота сети от 45 Гц до 65 Гц
    Визуальная индикация аварии ЖК индикатор;
    Светодиодная индикация
    Количество сохраняемых во внутренней памяти последних аварий 240
    Источник питания Питание от источника оперативного тока с любым из напряжений =100 – 240 В (±10%) или от сети ~100 – 270 В
    Сброс индикации аварии Внешней командой;
    По таймеру;
    Кнопкой на приборе
    Связь RS-485 протокол связи MODBUS - 2 независымых порта
    Ethernet протоколы связи IEC104, МЭК61850 - 2 независимых порта
    Контроль срабатывания Визуальный;
    Релейный выход;
    RS-485;
    Ethernet
    Наработка на отказ Не менее 130 000 ч.
    Дополнительные возможности Изменение уставок с помощью клиентского ПО;
    Обновление ПО;
    Журнал регистрируемых аварий
    Регистрирует Напряжение;
    Ток;
    Мощность;
    Промышленную частоту;
    Коэффициент мощности по трём фазам;
    Направление потокораспределения
    Точность измерения Напряжение: при использовании емкостных делителей – 3%, при использовании ТН – 1%;
    Ток 3%;
    Активная, реактивная и полная мощность 3%;
    Промышленная частота 1%
    Измерительные входы
    Напряжение 3 фазы
    Ток 10*3 фазы (10 фидеров)
    Параметры
    Абсолютный порог срабатывания по току (КЗ) 10÷2000 А
    Дифференциальный порог срабатывания по току (КЗ) 10÷2000 А
    Угол максимальной чувствительности РНМ 30 град.
    Время наблюдения аварийного процесса при КЗ 0,1 ÷ 10 с
    Диапазон порога срабатывания по напряжению 1÷35 кВ
    Диапазон порога срабатывания по току при однофазных замыкания на землю от 0,5 А
    Время наблюдения аварийного процесса при ОЗЗ 0.1 ÷ 10 с
    Подготовка к повторному срабатыванию Не более 10 с
    Исполнение
    Исполнение Настенное
    Подключение Датчики тока (ДТ) на основе катушки Роговского;
    Стандартный ТН;
    Ёмкостные делители
    Температурный диапазон Стандартный от -40°С до +70°С
    Степень защиты индикатора  IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения
    Воздействие климатических факторов внешней среды Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +50°C
    Воздействие механических факторов Исполнение М7 по ГОСТ 17516.1 группа;
    Исполнения N2 по ГОСТ 52931-2008

  • Комплект поставки А-Сигнал ОПФ

    № Наименование Количество
    1 Монитор электрической сети А-Сигнал ОПФ 1
