ИКЗ-К3, ИКЗК3, ИКЗ К3

Определение мест повреждений воздушных линий

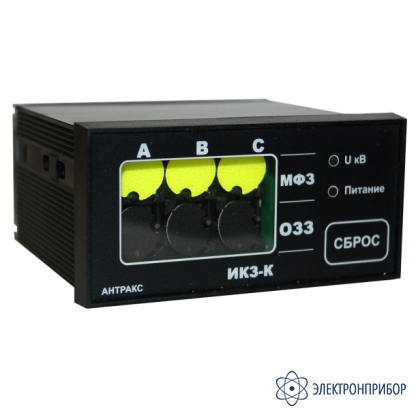

ИКЗ-К3 — индикатор короткого замыкания

Код товара: 56060
  • Индикатор короткого замыкания ИКЗ-К3 Индикатор короткого замыкания ИКЗ-К3

    Описание индикатора короткого замыкания ИКЗ-К3:

    Лёгким способом для определения повреждённой фазы на фидере распределительных электросетей напряжением 6-35 кВ является установка в ячейку КРУ индикатора короткого замыкания ИКЗ-К3.

    Фиксация МФЗ и ОЗЗ с разделением типа аварий:

    • Определение аварийной фазы;
    • Сохранение до 240 последних аварий в журнале регистрируемых аварий с временной меткой;
    • Изменение уставок с помощью клиентского приложения;

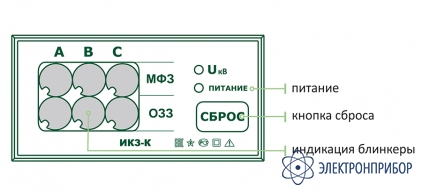

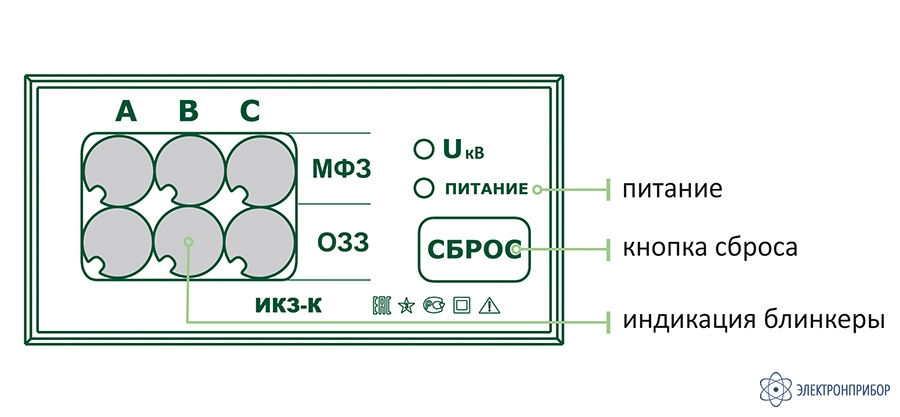

    • Визуальная система индикации:
      • При обнаружении аварии на индикаторе перекидываются блинкеры, соответствующие типу аварии;
      • Информационные светодиоды: «Питание прибора», «Авария».

    Датчики индикатора ИКЗ-К3 крепятся непосредственно на фазные провода кабеля с передают информацию по волоконно-оптическому кабелю, а сам индикатор устанавливается на щите релейного отсека ячейки КРУ.

  • Технические характеристики индикатора короткого замыкания ИКЗ-К3:

    Параметр Значение
    Типы регистрируемых событий - 2х-3х фазные КЗ;
    - Однофазные замыкания на землю;
    - Разделение типа аварий;
    - Определение аварийной фазы при КЗ
    Минимальный ток нулевой последовательности для регистрации ОЗЗ 5 А
    Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ
    Визуальная индикации аварии - Ярко-жёлтые блинкеры, в соответствии с типом аварии
    - Информационных светодиоды: "Питание прибора", "Авария"
    Сброс индикации аварии - Внешней командой;
    - По таймеру;
    - Кнопкой на приборе
    Контроль срабатывания - Визуальный;
    - По протоколам MODBUS;
    - Релейный выход
    Диапазон порога срабатывания  по току (КЗ) 150÷1000 А
    Диапазон порога срабатывания  по току ОЗЗ 5÷200 А
    Время наблюдения аварийного процесса при ОЗЗ  0,01 ÷ 30 с
    Время реакции на бросок тока  0,02 с
    Время наблюдения аварийного процесса при КЗ  1 с ÷ 30 с
    Подготовка к повторному срабатыванию  Не более 30 с

  • Комплект поставки ИКЗ-К3

    № Наименование Количество
    1 Индикатор короткого замыкания ИКЗ-К3 1
