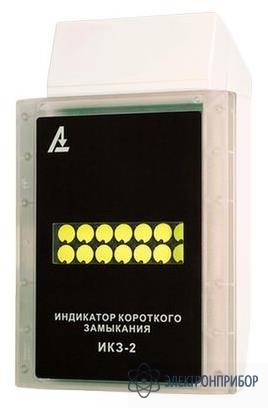

ИКЗ-22Р — индикатор короткого замыкания

Код товара: 29371

    • Гарантия

      1 год

    Назначение индикатора ИКЗ-22Р:

    Индикатор короткого замыкания типа ИКЗ-2 предназначен для определения направления поиска места короткого замыкания (КЗ) на воздушных линиях (ВЛ) распределительных электросетей напряжением 6-10 кВ, отключившихся в результате короткого замыкания. Допускается использование индикатора на ВЛ напряжением 20 и 35 кВ.

    Направление поиска повреждения определяется путем анализа расположения индикаторов, зафиксировавших аварию. Фиксирование аварии в индикаторе происходит при протекании тока короткого замыкания в одной, нескольких фазах линий, или тока нулевой последовательности. Состояние индикатора определяется визуально через смотровое окно в корпусе прибора. В случае фиксации аварии, флажок индикатора повёрнут к наблюдателю стороной, окрашенной светоотражающим покрытием ярко-жёлтого цвета. Обратная сторона флажка окрашена в чёрный цвет. Наблюдение состояния индикатора может осуществляться с расстояния до 100 м от опоры, на которой установлен индикатор. Также состояние индикатора можно определить с помощью переносного пульта ППИ-2. Пульт связывается с прибором посредством беспроводного канала связи на расстояния до 300 м от прибора.

    При восстановлении напряжения на линии, или по истечении времени, установленного на таймере, сработавшие индикаторы возвращаются в исходное состояние. Выбор способа возврата в рабочее состояние и установку времени срабатывания таймера осуществляет пользователь.

    Для уточнения направления поиска используются следующие, определяемые прибором, данные: значения аварийных напряжений и токов, время аварии с точностью до секунды, тип аварии (только модель ИКЗ-23). Индикатор сохраняет во внутренней памяти параметры для нескольких последних аварий. Все данные считываются с помощью переносного пульта ППИ-2.

    Для получения параметров аварии, а также настройки индикатора по беспроводному каналу связи необходимо использовать переносной пульт ППИ-2. Возможна работа с индикатором через персональный компьютер, используя пульт в качестве передатчика.

    Питание индикатора обеспечивается от внутренних батарей (литиевые неперезаряжаемые, 16 Ah). Установленные батареи рассчитаны на непрерывную работу прибора сроком не менее 10 лет (в режиме ожидания).

  • Сравнительная таблица модификаций ИКЗ-2:

    Параметр Значение ИКЗ-21Р ИКЗ-22Р ИКЗ-23Р ИКЗ-21М ИКЗ-22М ИКЗ-23М
    Типы регистрируемых аварий
    Межфазные замыкания + + + + + +
    Однофазные замыкания на землю (ОЗЗ) + + + + + +
    Разделение типа аварий + + + +
    Определение аварийной фазы + +
    Контроль срабатывания
    Визуальный + + + + + +
    Видимость флажка м 100 100 100 100 100 100
    Радиомодуль (100м) + + +
    USB-порт (связь через пульт ППИ-2) + + +
    GSM-модуль + + +
    Датчик
    Кол-во датчиков по току 1 2 3 1 2 3
    Кол-во датчиков по напряжению 1 1 1 1 1 1
    Условие срабатывания
    По абсолютному порогу + + + +
    По дифференциальному порогу + + + + + +
    Время реакции на бросок тока с 0,04 0,04 0,04 0,04 0,04 0,04
    Время анализа аварии с 0,1-30 0,1-30 0,1-30 0,1-30 0,1-30 0,1-30
    Подготовка к повторному срабатыванию, не более с 30 30 30 1 1 1
    Пределы порога срабатывания по току А 2-200 10-1000 10-1000 2-200 10-1000 10-1000
    Пределы порога срабатывания по напряжению кВ 1-10 1-10 1-10 1-10 1-10 1-10
    Пределы порога срабатывания по току при однофазных металлических замыканиях на землю А 2-200 4-40 4-40 2-200 4-40 4-40
    Переключение из режима фиксации аварии в режим ожидания
    Восстановление напряжения + + + + + +
    По таймеру + + + + + +
    Дополнительные возможности
    Изменение уставок + + + + + +
    Обновление ПО + + + + + +
    Журнал регистрируемых аварий + + + + + +
    Диагностика работоспособности
    С помощью магнита
    Самодиагностика + + + + + +
    Командой с пульта + + +
    Самодиагностика с периодической передачей результата (контролируется с помощью программы ИКЗ-клиент) + + +
    Источник питания
    Питание от линии (емкостной отбор)
    Литиевая батарея (16 Ah) шт 1 1 1 4 4 4
    Контроль емкости батареи + + + + + +
    Общие характеристики
    Габаритные размеры 140 х 170 х 300 мм
    Масса 3 кг

  • Комплект поставки ИКЗ-22Р

    Наименование Количество
    Индикатор короткого замыкания типа ИКЗ 1
    Зажим для монтажной ленты 1
    Лента монтажная для крепежа СИП кабеля, м 2
    Паспорт 1
    Техническое описание и инструкция по эксплуатации 1
