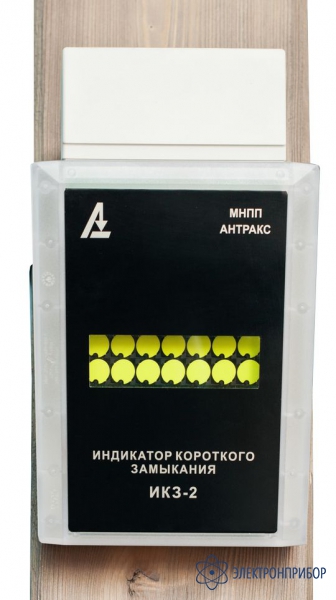

ИКЗ-2 — индикатор короткого замыкания

Код товара: 24530

    • Гарантия

      12 месяцев

    Для считывания данных по беспроводному каналу, требуется доукомплектование устройства пультом управления.

    Назначение индикатора короткого замыкания ИКЗ-2:

    Как и ИКЗ-1 индикатор короткого замыкания ИКЗ-2 устанавливается на опорах воздушных линий и предназначен для определения направления поиска места короткого замыкания на воздушных линиях распределительных электросетей напряжением 6-35 кВ, отключившихся в результате короткого замыкания. Кроме того, обладает дополнительными функциями и возможностями:

    • Считывание данных по беспроводному каналу
    • Время бесперебойной работы от встроенных батарей – не менее 5 лет
    • Вcтроенный GSM-передатчик позволяет интегрировать данные в систему телемеханики.

    При восстановлении напряжения на линии сработавшие индикаторы автоматически возвращаются в исходное состояние. Питание ИКЗ-2 обеспечивается от внутренней батареи. Установленная батарея рассчитана на непрерывную работу прибора сроком не менее 5 лет (в режиме ожидания). Индикатор ИКЗ-2 сохраняет во внутренней памяти направление потока мощности, значения аварийных напряжений и токов, оценочное расстояние до места повреждения, точное время КЗ. Указанные параметры сохраняются для пятидесяти последних аварий. Возможно дистанционное изменение порога срабатывания посредством беспроводного канала связи.

    Индикатор ИКЗ-2 постоянно работает в режиме пониженной потребляемой мощности (дежурный режим), переключаясь в нормальный режим работы при обнаружении датчиком бросков тока в линии или при обращении к ИКЗ-2 по беспроводному интерфейсу. Контроль работы индикатора может производиться посредством беспроводного канала связи или путём поднесения постоянного магнита к корпусу индикатора. Место для поднесения магнита расположено в центре нижней части лицевой панели корпуса и обозначено двумя прямоугольниками контрастного цвета.

  • Характеристики индикатора короткого замыкания ИКЗ-2:

    • Дальность связи по беспроводному каналу: 300 м
    • Время реакции на бросок тока: 0,04 с
    • Пределы порога срабатывания по току при междуфазных КЗ: 10÷1000 А
    • Пределы порога срабатывания по току при земляных КЗ: 4÷40 А
    • Срок непрерывной работы батареи в режиме ожидания: не менее 7 лет.

    У модификаций ИКЗ-2 и ИКЗ-2/М существует несколько вариантов исполнения, различающихся функциональными возможностями.

  • Комплект поставки ИКЗ-2

    Наименование Количество
    Индикатор короткого замыкания ИКЗ-2 1
    Техническое описание и инструкция по эксплуатации 1
    Паспорт 1
    Магнит дугообразный 1
    Хомут 1
    Гайка М16 2
    Шайба М16 2
