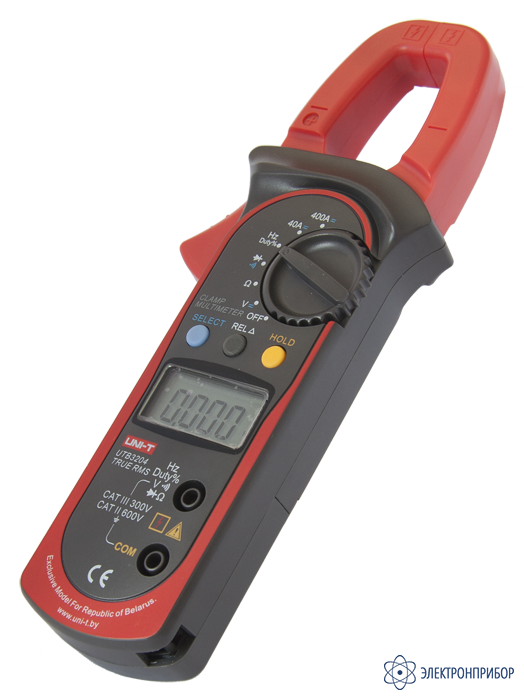

UTB-3204 — токоизмерительные цифровые клещи

Сохранить в PDF Распечатать
    • Госреестр РФ

      56474-14

    • Производитель

      UNI-T

    Описание токоизмерительных цифровых клещей UTB-3204:

    Цифровые клещи UTВ 3204 найдут свое применение во всех отраслях промышленности, связанных с использованием электрооборудования — это машиностроение, приборостроение, транспорт, передача информации и телекоммуникации, электросети и т.д. Клещи UTВ 3204 — надежный инструмент технических специалистов по обслуживанию электрооборудования промышленного назначения, жилищно-коммунального хозяйства, аграрно-промышленного комплекса, станций техобслуживания.


    Функции токоизмерительных цифровых клещей UTB-3204:

    – измерение постоянного (DC) напряжения в диапазонах: 400 мВ/4 В/40 В/400 В/600 В;
    – измерение переменного (АС) напряжения в диапазонах: 4 В/40 В/400 В/ 600 В;
    – измерение постоянного и переменного (DC/AC) тока в диапазонах: 40A/400A;
    – измерениесопротивления в диапазонах: 400 Ом/4 кОм/40 кОм/400 кОм/4 МОм/40 МОм;
    – измерениечастоты в диапазонах: 10 Гц/100 Гц/1 кГц/10 кГц/100 кГц/1 МГц/ 10 МГц;
    – измерение коэффициента заполнения в диапазоне: 0,1% ~99,9%;
    – вычисление среднеквадратичного значения, измеренных силы тока и напряжения (функция True RMS);
    – тестирование диодов;
    – контроль целостности цепи.

  • Технические характеристики токоизмерительных цифровых клещей UTB-3204:

    Погрешность измерений указана как: (a% от показания + bединиц младшего разряда)

    Напряжение постоянного тока (DCV)

    Диапазон Разрешение Погрешность Защита от перенапряжения
    400 мВ 0,1 мВ ± (0,8 % + 3) 600V DC/AC
    4 В 1 мВ ± (0,8 % + 1) 600V DC/AC
    40 В 10 мВ ± (0,8 % + 1) 600V DC/AC
    400 В 100 мВ ± (0,8 % + 1) 600V DC/AC
    600 В 1 В ± (1 % + 3) 600V DC/AC

    – входной импеданс: 10 МОм.

    Напряжение переменного тока (ACV)

    Диапазон Разрешение Погрешность Защита от перенапряжения
    4 В 1 мВ ± (1% + 5) 600V DC/AC
    40 В 10 мВ ± (1% + 5) 600V DC/AC
    400 В 100 мВ ± (1% + 5) 600V DC/AC
    600 В 1 В ± (1,2% + 5) 600V DC/AC

    – входной импеданс:10 МОм/меньше 100 пФ;
    – частотный диапазон:40 Гц – 400 Гц;
    – комбинация АС и TrueRMSотклика.


    Постоянный ток DCC

    Диапазон Разрешение Погрешность Защита от перегрузки
    40,00 A 0,01 A ± (2 %+5) 400 A(DC/AC)
    400,0 A 0,1 A ± (2 %+3) 400 A(DC/AC)


    Переменный ток (ACC)

    Диапазон Разрешение Погрешность Частотный отклик Защита от перегрузки
    40 А 0,01 А ± (2,5 + 8) 50 – 60 Гц 400A DC/AC
    400 А 0,1 А ± (2,5 + 5) 50 – 60 Гц 400A DC/AC

    – при измерении тока рабочая температура должна быть в пределах 0 ºC– 40 ºC.

    Сопротивление

    Диапазон Разрешение Погрешность Защита от перенапряжения
    400 Ом 0,1 Ом ± (1,2 % + 2) 600Vp
    4 кОм 1 Ом ± (1 % + 2) 600Vp
    40 кОм 10 Ом ± (1 % + 2) 600Vp
    400 кОм 100 Ом ± (1 % + 2) 600Vp
    4 МОм 1 кОм ± (1,2 % + 2) 600Vp
    40 МОм 10 кОм ± (1,5 % + 2) 600Vp

    Тестирование диодов

    Разрешение Погрешность Защита от перенапряжения
    1 мВ Отображает прямое падение напряжения 600 Vp

    – напряжение открытой цепи приблизительно 1,48 В.

    Тестирование целостности цепи

    Разрешение Погрешность Защита от перенапряжения
    100 мОм При сопротивлении <50 Ом звучит сигнал 600 Vp

    – напряжение открытой цепи приблизительно 0,45 В;
    – звуковой сигнал может быть или нет при сопротивлении цепи от 50 Ом до 100 Ом;
    – звуковой сигнал отсутствует при сопротивлении тестируемой цепи > 100 Ом.

    Частота

    Диапазон Разрешение Погрешность Защита от перенапряжения
    10 Гц 0,001 Гц ±(1 % + 2) 600Vp
    100 Гц 0,01 Гц ±(1 % + 2) 600Vp
    1 кГц 0,1 Гц ±(1 % + 2) 600Vp
    10 кГц 1 Гц ±(1 % + 2) 600Vp
    100 кГц 10 Гц ±(1 % + 2) 600Vp
    1 МГц 100 Гц ±(1 % + 2) 600Vp
    10 МГц 1 кГц Только для справки 600Vp

    Входная чувствительность:
    – при частоте до 100 кГц:   300 мВ (rms);
    – при частоте > 100 кГц:     600 мВ (rms);
    – при частоте > 1 МГц:        800 мВ (rms).

    Коэффициент заполнения

    Диапазон Разрешение Погрешность Защита от перенапряжения
    0,1%– 99,9% 0,1% Только для справки 600Vp

    Указанные погрешности измерений электроизмерительных клещей UTB3204 соответствуют температуре воздуха: 23ºC± 5 ºCи относительной влажности 85 %. При температурах отличных от указанной для учета погрешности измерений необходимо учитывать температурный коэффициент: 0,1 х (указанная погрешность)/1°С.

    Дополнительные характеристики

    Категория безопасности соответствие стандартам IEC61010 CAT.II600V, CAT.III300Vпо перенапряжениям и двойной изоляции
    Дисплей 3 3/4 разрядный LCDдисплей, максимальное показание 3999
    Полярность Автоматическое отображение
    Перегрузка Отображает OL или -OL
    Разряд батареи Отображается
    Скорость измерения Обновление 3 измерения в секунду
    Ошибка измерения Если измеряемый проводник располагается не в центре губок клещей, то дополнительная погрешность измерения до 1% относительно указанной погрешности.
    Тест падения Тест падения с высоты 1 м.
    Максимальное раскрытие губок 28 мм в диаметре.
    Максимальный размер измеряемого проводника 26 мм в диаметре.
    Влияние электромагнитного поля Проведение измерений при наличии электромагнитных полей может привести к нестабильным или неправильным показаниям.
    Питание 1 батарея 9 В (NEDA1604 или 6F22 или 006P)
    Время работы батареи Порядка 150 часов (щелочная батарея).
    Режим «сна» Режим может быть отключен.
    Габариты (В х Ш х Г) 210 мм х 76 мм х 30 мм
    Вес Приблизительно 260 г (с батареей)
    Рабочая температура от 0 °С до + 30 °С
    Температура хранения от -20 °С до + 60 °С
    Относительная влажность 85 %

    Особенности

    Цифровые клещи-мультиметр UTВ 3204 могут работать в ручном и автоматическом режиме выбора диапазонов измерения. По умолчанию прибор находится в режиме автоматического выбора диапазона, что обеспечивает максимальную точность измерений.

    Функциональные возможности  клещей позволяют выполнять измерения относительно некоторой сохраненной величины. Результатом таких измерений является разность между сохраненной и измеренной величинами.

    Электроизмерительные клещи UTВ 3204 имеют функцию удержания результата измерения на дисплее прибора и функцию подсветки дисплея, что удобно при измерениях в условиях со слабым освещением.

    Для предотвращения быстрого разряда батареи в приборе предусмотрена функция автоматического отключения. Прибор отключится, если в течение приблизительно 15 минут не изменялось положение переключателя и не нажимались кнопки.
