DCM 1500, DCM-1500, ДСМ 1500,

Клещи электроизмерительные (токоизмерительные, токовые)

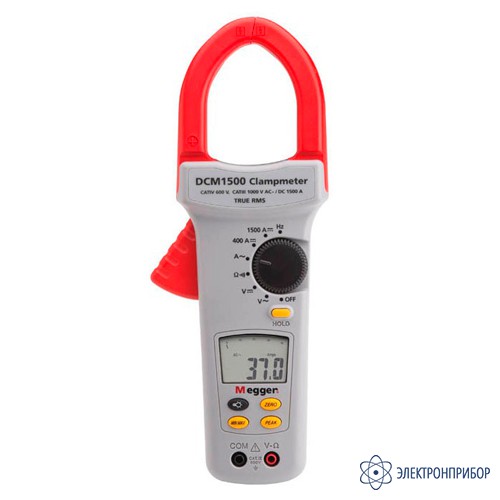

DCM1500 — токовые клещи

Код товара: 43704
  • 64769-16

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      64769-16 до 19.08.2026

    • Производитель

      Megger, Великобритания

    • Артикул

      1005-572

    Описание токовых клещей DCM1500:

    Клещи DCM1500 представляют собой многофункциональный переносной цифровой измерительный прибор, в котором применен бесконтактный метод измерения силы постоянного и переменного тока, основанный на применении разъемного магнитопровода с двойным датчиком на эффекте Холла с последующим аналого-цифровым преобразованием входных сигналов и отображением результатов измерений на ЖК-дисплее.

    Клещи выпускаются в следующих модификациях: DCM300E, DCM310, DCM320, DCM330, DCM340, DCM1500. Модификации отличаются между собой набором выполняемых функций, видом детектора, характеристиками, габаритами и массой.

    Для измерения напряжения и силы переменного тока в приборах использованы детекторы средневыпрямленных значений или истинных среднеквадратических (True RMS) значений - модификация DCM1500.

    Измерение силы тока производится без разрыва измерительной цепи путем охвата проводника токоизмерительным зажимом. Измерение напряжения, сопротивления, частоты производится с помощью отдельных измерительных входов.

    Особенности токовых клещей DCM1500:

    Выбор режимов работы клещей DCM1500 осуществляется при помощи ползункового (или поворотного) переключателя функций и функциональных кнопок. Результаты измерений отображаются на ЖК-дисплее.

    Прибор DCM1500 имеет сервисные функции подсветки дисплея, индикации заряда батареи питания, автоматического отключения при бездействии, регистрации минимальных и максимальных значений, удержания измеренного значения, автоматического/ручного выбора диапазона измерений, проверки целостности электрической цепи и проверки диодов со звуковой сигнализацией.

    На лицевой панели корпуса размещены переключатель функций, функциональные кнопки, ЖК-дисплей, разъемы для подключения измерительных кабелей. На задней панели размещен батарейный отсек.

    Для предотвращения несанкционированного доступа к внутренним частям прибора осуществляется пломбировка корпуса специальными наклейками, при повреждении которых остается несмываемый след.

    Назначение токовых клещей DCM1500:

    • Измерения напряжения постоянного и переменного тока;
    • Измерения силы постоянного и переменного тока;
    • Измерения электрического сопротивления;
    • Измерения частоты.

  • Технические характеристики токовых клещей DCM1500:

    Измеряемая физическая величина Пределы (диапазоны) измерений Разрешение Пределы допускаемой абсолютной погрешности измерений
    Технические характеристики
    Напряжение постоянного тока 400,0 В 0,1 В ±(0,007 ∙ Uизм. + 2 е.м.р.)
    1000 В 1 В
    Напряжение переменного тока.
    Частота от 50 до 500 Гц    		 400,0 В 0,1 В ±(0,001 ∙ Uизм. + 5 е.м.р.) 1)
    750 В 1 В
    Сила постоянного тока 400 А 0,1 А ±(0,01 ∙ Iизм. + 3 е.м.р.)
    1000 А 1 А ±(0,019 ∙ Iизм. + 7 е.м.р.)
    1500 А 1 А ±(0,025 ∙ Iизм. + 7 е.м.р.)
    Сила переменного тока.
    Частота от 50 до 60 Гц    		 400 А 0,1 А ±(0,015 ∙ Iизм. + 5 е.м.р.)
    1000 А 1 А ±(0,019 ∙ Iизм. + 7 е.м.р.)
    1500 А 1 А ±(0,025 ∙ Iизм. + 7 е.м.р.)
    Сила переменного тока.
    Частота от 61 до 400 Гц    		 400 А 0,1 А ±(0,019 ∙ Iизм. + 5 е.м.р.) 1)
    Сила переменного тока.
    Частота от 61 до 200 Гц    		 от 60,0 до 400,0 А 0,1 А ±(0,025 ∙ Iизм. + 7 е.м.р.)
    от 400 до 600 А 1 А ±(0,03 ∙ Iизм. + 7 е.м.р.)
    Электрическое сопротивление от 0 до 400,0 Ом 0,1 Ом ±(0,01 ∙ Rизм. + 3 е.м.р.)
    Частота от 20 до 400 Гц 1 Гц ±(0,001 ∙ Fизм. + 2 е.м.р.)
    Примечание:
    U изм. - измеренное значение напряжения;
    I изм. - измеренное значение силы тока;
    R изм. - измеренное значение электрического сопротивления;
    F изм. - измеренное значение частоты;
    е.м.р. - единица младшего разряда;
    1) - при измерениях в диапазоне менее 15 % от предела измерений к пределу допускаемой абсолютной погрешности прибавляется 2 е.м.р;
    Температурный коэффициент: 0,2 ∙Δ /° С, где Δ - абсолютная погрешность.
    Общие характеристики
    Параметр Значение
    Электрическое питание 9 В; одна батарея 6LR61
    Габаритные размеры, мм, (длина×ширина×высота) 275 × 105 × 48
    Масса, кг 0,524
    Нормальные условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    от плюс 18 до плюс 28
    до 80
    Рабочие условия применения:
    - температура окружающего воздуха, °С
    - относительная влажность воздуха, %
    от 0 до плюс 50
    до 45 при плюс 50 °С; до 75 при плюс 40 °С ; до 80 при плюс 30 °С

  • Комплект поставки DCM1500

    № Наименование Количество
    1 Токовые клещи DCM1500 1
    2 Сумка для переноски 1
    3 Кабель измерительный с пробниками 2
    4 Батарея питания 6LR61 1
    5 Руководство по эксплуатации 1
    6 Методика поверки 1
