DT 3316, DT3316

Клещи электроизмерительные (токоизмерительные, токовые)

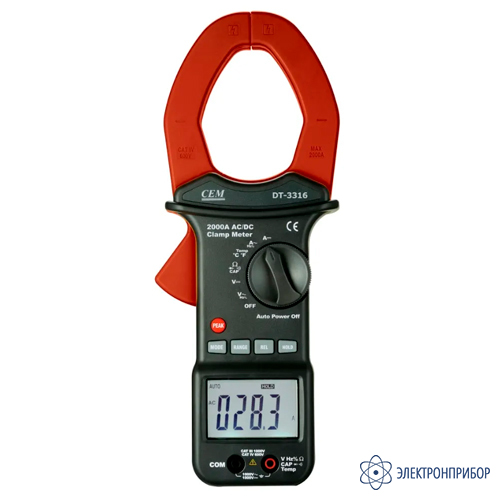

DT-3316 — клещи электроизмерительные

Код товара: 82827

    • Гарантия

      2 года

    • Производитель

      CEM, Китай

    • Артикул

      685941

    Сертификаты

    Назначение клещей электроизмерительных DT-3316:

    Клещи электроизмерительные DT-3316 — портативные цифровые токоизмерительные клещи, подходит для измерения сильных токов дома, в школе, в лаборатории и так далее.

    Функции клещей электроизмерительных DT-3316:

    • измеряют напряжение переменного и постоянного тока;
    • постоянный/переменный ток;
    • сопротивление;
    • емкость;
    • частоту;
    • выполняют проверку цепи на обрыв;
    • проверяют диоды;
    • измеряют температуру;
    • Гц/%.

    Особенности клещей электроизмерительных DT-3316:

    • автоматическое выключение прибора;
    • фиксация показаний на дисплее;
    • фиксация пиковых значений;
    • ЖК-дисплей с подсветкой.

  • Технические характеристики клещей электроизмерительных DT-3316:

    Диапазон Разрешение Точность
    Переменный ток
    600 A 100 мА ±(2,0 % + 5 разрядов)
    2000 A 1 A ±(3,0 % + 5 разрядов)
    Защита от превышения диапазона: максимальный входной ток 2000 А. Частотная характеристика: 50-60 Гц.
    Пиковое значение переменного тока
    600 A 100 мА ±(4,0 % + 5 разрядов)
    2000 A 1 A
    Частотная характеристика: 50-60 Гц.
    Постоянный ток
    600 A 100 мА ±(2,0 % + 5 разрядов)
    2000 A 1 A ±(3,0 % + 5 разрядов)
    Защита от превышения диапазона: максимальный входной ток 2000 А.
    Напряжение переменного тока
    4 В 1 мВ ±(1,2 % + 5 разрядов)
    40 В 10 мВ
    400 В 100 мВ
    1000 В 1 В
    Входной импеданс: 10 MОм. Защита от превышения диапазона: 1000 В переменного тока. Частотная характеристика: 50-400 Гц.
    Напряжение постоянного тока
    400 мВ 0,1 мВ ±(1 % + 3 разряда)
    4 В 1 мВ
    40 В 10 мВ
    400 В 100 мВ
    1000 В 1 В
    Входной импеданс: 10 MОм. Защита от превышения диапазона: 1000 В постоянного тока.
    Сопротивление
    400 Ом 0,1 Ом ±(1 % + 4 разряда)
    4 кОм 1 Ом ±(1,5 % + 2 разряда)
    40 кОм 10 Ом
    400 кОм 100 Ом
    4 МОм 1 кОм ±(2,5 % + 5 разрядов)
    40 МОм 10 кОм ±(3,5 % + 5 разрядов)
    Защита от превышения диапазона: 600 В (среднеквадр. значение).
    Емкость
    4 нФ 0,1 нФ ±(5,0 % + 30 разрядов)
    40 нФ 1 нФ ±(5,0 % + 20 разрядов)
    400 нФ 10 нФ ±(3,5 % + 10 разрядов)
    4 мкФ 100 нФ ±(5,0 % + 10 разрядов)
    40 мкФ 1 мкФ
    400 мкФ 10 мкФ
    Защита от превышения диапазона: 600 В (среднеквадр. значение).
    Частота (напряжение переменного тока)
    10 Гц — 100 кГц ±(1,0 % + 5 разрядов)
    Защита на входе: 1000 В переменного тока. Чувствительность: > 2,7 В переменного тока.
    Частота (сила переменного тока)
    от 40 Гц до 1 кГц ±(1,0 % + 5 разрядов)
    Максимально допустимое значение на входе: 2000 А переменного тока. Чувствительность: > 150 А переменного тока.
    Рабочий цикл
    от 0,1 % до 99,9 % 0,1 % ±(1,2 % + 5 разрядов)
    Защита от превышения диапазона: 600 В (среднеквадр. значение).
    Температура
    от -20 до 1000 °С 1 °C ±(2,0 % + 5 °С)
    от -4 до 1832 °F 1 °F ±(3,0 % + 9 °F)
    Датчик: тип К, тип «банан». Защита от превышения диапазона: 600 В (среднеквадр. значение).
    Функции Условия тестирования Показания
    Диоды Прямой постоянный ток равен приблизительно 0,5 мА, обратное напряжение равно приблизительно 2 В. Падение прямого напряжения диода
    Проверка цепи на обрыв Напряжение в разомкнутом состоянии составляет около 0,5 В Пока сопротивление ниже 60 ± 30 Ом, раздается длинный звуковой сигнал
    Защита от превышения диапазона: 600 В (среднеквадр. значение).
    Параметр Значение
    Общие характеристики
    Ширина размыкания зажима клещей приблизительно 2” (52 мм)
    Дисплей ЖК-дисплей с подсветкой, 3-3/4-разрядов (максимальное показание 4000)
    Проверка цепи на обрыв при сопротивлении ниже (60 ± 30 Ом) звучит зуммер
    Проверка диодов испытательный ток обычно составляет 0,5 мА; напряжение разомкнутой цепи обычно составляет < 2 В постоянного тока
    Индикация низкого заряда батарейки да
    Индикация выхода за пределы диапазона на дисплее отображается «OL»
    Частота измерений 2 показания в секунду (номинально)
    Измерение пиковых значений захватывает пики > 1 мс
    Датчик температуры термопара типа K
    Входное сопротивление 10 МОм (напряжение постоянного тока и напряжение переменного тока)
    Рабочая температура от 5 до 40 °C
    Температура хранения от -20 до 60 °C
    Рабочая влажность макс. 80 % до 31 °C, с линейным снижением до 50 % при 40 °C
    Влажность при хранении < 80 %
    Рабочая высота максимум 2000 метров (7000 футов)
    Батарея одна батарея 9 В
    Автоматическое выключение прибора приблизительно через 15 минут
    Безопасность для использования внутри помещений и в соответствии с требованиями к двойной изоляции IEC 1010-1(2001): EN61010-1 (2001); категория перенапряжения III 1000 В и категория IV 600 В, степень загрязнения 2

  • Комплект поставки DT-3316

    № Наименование Количество
    1 Клещи электроизмерительные DT-3316 1
