ВМ099, ВМ 099, ВМ-099, BM099, BM 099, BM-099
Клещи электроизмерительные (токоизмерительные, токовые)

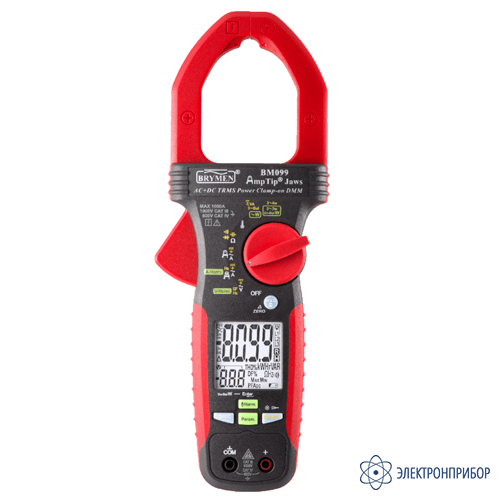

ВМ099 — токоизмерительные клещи с функцией измерения мощности
Код товара: 81420-
в наличии
-
Гарантия
1 год
-
Производитель
Назначение токоизмерительных клещей с функцией измерения мощности ВМ099:
Токоизмерительные клещи BM099 имеют функции измерения как общего коэффициента гармонических искажений (THD), так и коэффициента гармонических искажений, вносимых отдельными гармониками сигнала. Двойная индикация показаний позволяет одновременно измерять силу тока и напряжение цепи. В режиме измерения сигналов переменного тока с постоянной составляющей возможно изолировать эту составляющую из анализа гармоник.
Преимущества и особенности токоизмерительных клещей с функцией измерения мощности ВМ099:
- AmpTip - специальная засечка для удержания проводников с низкой силой тока в области относительно губок токовых клещей, оптимальной для получения результатов с наименьшей погрешностью;
- измерение уровня отдельных гармоник сигнала до 25-го порядка;
- измерение истинных СКЗ силы тока до 1000 А с учётом составляющей постоянного тока сигнала;
- BeepLit - контроль целостности цепей (прозвонка) и проверка диодов со светозвуковой индикацией;
- измерение температуры и ёмкости;
- бесконтактный указатель напряжения:
- регистрация минимальных/максимальных значений из серии измерений;
- удержание показаний дисплея;
- функции относительных измерений.
-
-
Технические характеристики токоизмерительных клещей с функцией измерения мощности ВМ099:
Параметр Значение Постоянное напряжение Диапазон 60 В, 999,9 В Погрешность 0,5% + 5 е.м.р. Переменное напряжение Диапазон 60 В, 999,9 В Погрешность в полосе частот 50/60 Гц 0,5% + 5 е.м.р. Погрешность в полосе частот 10 Гц – 200 Гц 4,0% + 5 е.м.р. Погрешность в полосе частот 200 Гц – 400 Гц 14% + 5 е.м.р. Переменное + постоянное напряжение Диапазон 999,9 В Погрешность в полосе частот 50/60 Гц 0,5% + 5 е.м.р. Погрешность в полосе частот 45 – 200 Гц 2,5% + 5 е.м.р. Погрешность в полосе частот 500 – 3 кГц 3,5% + 5 е.м.р. THD% переменного напряжения или переменного + постоянного напряжений/переменной или переменной + постоянной силы тока Измерение в режиме ACV, AC + DCV Диапазон 60 В, 999,9 В Погрешность в полосе частот 50/60 Гц 0,5% + 5 е.м.р. Погрешность в полосе частот 45 – 500 Гц 2,5% + 5 е.м.р. Погрешность в полосе частот 500 – 3 кГц 3,5% + 5 е.м.р. Измерение в режиме THD% Диапазон 2,0% - 600% Погрешность 1,0% + 5 е.м.р. Частота аналоговых сигналов Диапазон режима 999,9 В Чувствительность 20 В Диапазон 40 Гц – 70 Гц, с погрешностью 0,5 % + 5 е.м.р. Диапазон режима 999,9 А Чувствительность 2 А Коэффициент общих искажений – DF% переменного напряжения или переменного + постоянного напряжения/переменной или переменной + постоянной силы тока Измерение в режиме ACV, AC + DCV Диапазон 60 В, 999,9 В Погрешность в полосе частот 50/60 Гц 0,5% + 5 е.м.р. Погрешность в полосе частот 45 – 500 Гц 2,5% + 5 е.м.р. Погрешность в полосе частот 500 – 3 кГц 3,5% + 5 е.м.р. Измерение в режиме DF% Диапазон 2,0% - 100,0% Погрешность 1,0% + 5 е.м.р. Гармоники переменного напряжения или переменного + постоянного напряжения отдельных порядков/переменной или переменной + постоянной силы тока отдельных порядков Порядок отдельных гармоник: Н01- Н10 Параметр СКЗ напряжения Диапазон 999,9 В, 999 А Погрешность 2,0% + 5 е.м.р. Параметр THD% Диапазон 0% - 600% Погрешность 15 е.м.р. Параметр DF% Диапазон 0% - 100% Погрешность 15 е.м.р. Порядок отдельных гармоник: Н11- Н25 Параметр СКЗ напряжения Диапазон 999,9 В, 999 А Погрешность 3,0/5,0% + 5 е.м.р. Параметр THD% Диапазон 0% - 600% Погрешность 20 е.м.р. Параметр DF% Диапазон 0% - 100% Погрешность 20 е.м.р. Постоянная сила тока Диапазон 40 А (AmpTip), 999,9 А Погрешность 2,0% + 5 е.м.р. Переменная сила тока Диапазон 40 А (AmpTip) Погрешность в полосе частот 50/60 Гц 1,5% + 5 е.м.р. Погрешность в полосе частот 45 – 400 Гц 2,0% + 5 е.м.р. Диапазон 999,9 А Погрешность в полосе частот 50/60 Гц 2,0% + 5 е.м.р. Погрешность в полосе частот 45 – 400 Гц 2,5% + 5 е.м.р. Переменная + постоянная сила тока Постоянная сила тока в диапазоне 40 А (AmpTip) Погрешность 2,0% + 5 е.м.р. Диапазон 40 А (AmpTip) Погрешность в полосе частот 50/60 Гц 1,5% + 5 е.м.р. Погрешность в полосе частот 45 Гц – 400 Гц 2,0% + 5 е.м.р. Постоянная сила тока в диапазоне 999,9 А Погрешность 2,0% + 5 е.м.р. Диапазон 999,9 А Погрешность в полосе частот 50/60 Гц 2,0% + 5 е.м.р. Погрешность в полосе частот 45 – 400 Гц 2,5% + 5 е.м.р. Сопротивление Диапазон 600 Ом, 6 кОм Погрешность 1,0% + 5 е.м.р. Прозвон Порог срабатывания сигнала: от 10 Ом до 300 Ом, время отклика сигнала: примерно 32 мс Испытание диода Испытательная сила тока 0,3 мА Напряжение холостого хода До 1,2 В Диапазон 1 В Погрешность 1,0% + 3 е.м.р. Ёмкость Диапазоны 10 мкФ, 999,9 мкФ Погрешность 3,0% + 6 е.м.р. Бесконтактный указатель напряжения Частота обнаружения: 50/60 Гц Антенна внутри неподвижной губки клещей Однофазная и трёхфазная мощность сбалансированной нагрузки Активная мощность в диапазонах
0010 - 9999 Вт
10,00 - 99,99 кВт
100,0 - 999,9 кВтПогрешность Коэффициент мощности ≥0,5; ≤1,0 ≥0,31; <0,5 ≥0,2; <0,31 При силе тока 20 А и выше 2% + 2 е.м.р. 5% + 5 е.м.р. 8% + 5 е.м.р. При силе тока от 3 А до 20 А 4% + 5 е.м.р. При силе тока от 1 А до 3 А 20% + 8 е.м.р. Полная мощность в диапазонах
0010 - 9999 ВА
10,00 - 99,99 кВА
100,0 - 999,9 кВАПогрешность При силе тока 20 А и выше 2% + 2 е.м.р. При силе тока от 3 А до 20 А 4% + 5 е.м.р. При силе тока от 1 А до 3 А 20% + 8 е.м.р. Реактивная мощность в диапазонах
0010 - 9999 Вар
10,00 - 99,99 кВар
100,0 - 999,9 кВарПогрешность Коэффициент мощности ≤0,8; ≥0,0 ≤0,9; >0,8 ≤0,98; >0,9 При силе тока 10 А и выше 2% + 2 е.м.р. 3% + 5 е.м.р. 8% + 5 е.м.р. При силе тока от 6 А до 10 А 7% + 5 е.м.р. 10% + 5 е.м.р. При силе тока от 3 А до 6 А 7% + 5 е.м.р. При силе тока от 1 А до 3 А 20% + 8 е.м.р. Недоступно Недоступно Коэффициент мощности (PF) В диапазоне 0,51 – 1,00 Погрешность 3% + 4 е.м.р. В диапазоне 0,21 – 0,50 Погрешность 5% + 4 е.м.р. В диапазоне 0,00 – 0,20 Погрешность 10% + 4 е.м.р. Мощность переменного тока с постоянной составляющей (ВА) Мощность (ВА) Диапазон 0010 ВА – 9999 ВА Погрешность 2,0% + 2 е.м.р. Диапазон 10,00 кВА – 99,99 кВА Диапазон 100,0 кВА – 999,9 кВА Сила постоянного тока Диапазон 9,99 А 2,0% + 40 е.м.р. Диапазон 99,9 А Погрешность 2,0% + 5 е.м.р. Диапазон 999 А Температура Диапазон -40,0 °С – 400,0 °С Погрешность 1,0% + 2 °С Диапазон -40,0 °F – 752,0 °F Погрешность 1,0% + 3 °F Общие характеристики Дисплей Максимальная индикация 6000/9999, + индикация 999 для вторичной индикации Скорость обновления 2 раз в секунду Рабочая температура -10...+50 °С Относительная влажность Не более 80% при температурах до 31 °С, линейно снижается до 50% при температуре 50 °С Температура хранения -20...+60 °C, до 80% ОВ (батарея извлечена) Измерение True RMS (истинное СКЗ), AC+DC Безопасность Двойная изоляция согласно IEC/UL/EN/BSEN61010-1 Изд. 3.1, IEC/UL/EN/BSEN 61010-2-032 Изд. 4.0, IEC/UL/EN/BSEN 61010-031 Изд. 2.0 и соответствующим требования CAN/CSA-C22.2 для категорий перенапряжения: CAT III 1000 В и CAT IV 600 В Защита от импульсов напряжения 8 кВ (импульс 1,2/50 мкс) Источник питания 1,5 В х 2 тип АА Автоматическое отключение Через 30 минуты без использования Габариты 258 х 94 х 44 мм Масса 394 г Зев клещей 51 мм -
Комплект поставки ВМ099
№ Наименование Количество 1 Токоизмерительные клещи с функцией измерения мощности ВМ099 1 2 Измерительные щупы, комплект 1 3 Термопара типа K с адаптером BKP60 1 4 Сумка для переноски 1 5 Руководство по эксплуатации 1 Дополнительная комплектация ВМ099
(Поставляется за отдельную плату)
№ Наименование 1 Адаптер BKB32 для термопары типа K
