DT9181, DT 9181

Клещи электроизмерительные (токоизмерительные, токовые)

DT-9181 — токоизмерительные клещи

Код товара: 82985
  • 4-6 дней

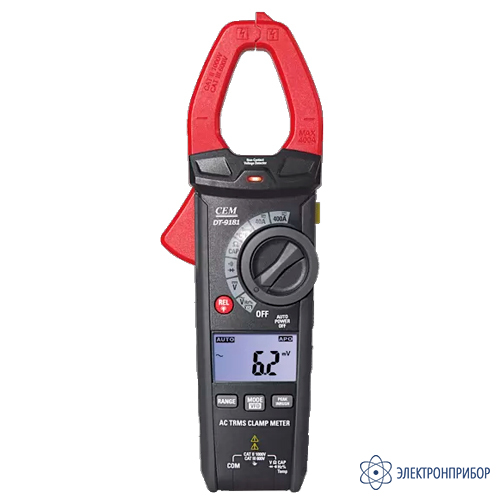

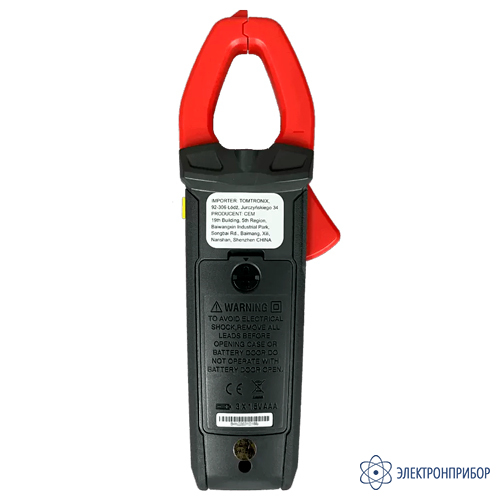

    Токоизмерительные клещи DT-9181 Токоизмерительные клещи DT-9181 Токоизмерительные клещи DT-9181

    • Гарантия

      2 года

    • Производитель

      CEM, Китай

    • Артикул

      685200

    Сертификаты

    Описание токоизмерительных клещей DT-9181:

    TrueRMS, Uпост./перем. 1000 В, погрешность 0,5..1,0 %, Iпост./перем. 400 A, погрешность 2,0...2,5 %, измерение сопротивления 40 МОм, ёмкости 99,99 мФ, температуры -20...1000 °С, проверка диодов, «прозвонка» цепи, ЖК-дисплей 4000 отсчётов, захват 30 мм, термопара тип К, подсветка, фонарик.

  • Технические характеристики токоизмерительных клещей DT-9181:

    Параметр Диапазон Разрешение Точность ±(% от показания + количество разрядов)
    Истинное среднеквадратичное значение силы переменного тока 40,00 А 10 мА ±2,0 % от показаний ± 8 цифр
    400,0 А 100 мА ±2,5 % от показаний ± 8 цифр
    Защита от превышения диапазона: максимальный входной ток 400 А.
    Нормативная точность от 5 % до 100 % диапазона измерения.
    Частотная характеристика: 50–60 Гц, истинное среднеквадратичное значение.
    Максимальный пусковой ток на входе: 400 А. Чувствительность к пусковому току: > 2 А.
    Постоянный ток 40,00 A 10 мA ±2,0 % от показаний ± 8 цифр
    400,0 A 100 мA ±2,5 % от показаний ± 8 цифр
    Защита от превышения диапазона: максимальное входное значение 400 А.
    Истинное среднеквадратичное значение напряжения переменного тока (с частотным преобразователем) 4,000 В 1 мВ ±1,2 % от показаний ± 5 цифр
    40,00 В 10 мВ
    400,0 В 100 мВ
    1000 В 1 В ±1,5 % от показаний ± 5 цифр
    Диапазон испытательного напряжения переменного тока преобразователя частоты: от 100 до 600 В.
    Полоса пропускания напряжения переменного тока: от 50 до 1000 Гц (синус); 50/60 (любые волны).
    Погрешность указывается в пределах от 5 до 100% от диапазона измерений.
    Максимальное входное значение: 1000 В среднеквадратичного переменного тока.
    Максимальное ПИКОВОЕ входное значение: 1000 В.
    Напряжение постоянного тока 4,000 В 1 мВ ±1,0 % от показаний ± 3 цифры
    40,00 В 10 мВ
    400,0 В 100 мВ
    1000 В 1 В ±1,2 % от показаний ± 3 цифры
    Максимальное входное значение: 1000 В постоянного тока
    Сопротивление 400,0 Ом 0,1 Ом ±1 % от показаний ± 4 цифры
    4,000 кОм 1 Ом ±1,5 % от показаний ± 2 цифры
    40,00 кОм 10 Ом
    400,0 кОм 100 Ом
    4,000 МОм 1 кОм ±2,0 % от показаний ± 5 цифр
    40,00 МОм 10 кОм ±3 % от показаний ± 8 цифр
    Входная защита: 300 В постоянного тока или 300 В переменного тока.
    Емкость (автоматический выбор диапазона) 99,99 нФ* 0,01 нФ ±4,5 % от показаний ± 20 цифр
    999,9 нФ 0,1 нФ ±3,0 % от показаний ± 5 цифр
    9,999 мкФ 0,001 мкФ
    99,99 мкФ 0,01 мкФ
    999,9 мкФ 0,1 мкФ
    9,999 мФ 0,001 мФ
    99,99 мФ 0,01 мФ ±5 % от показаний ± 5 цифр
    Максимальные измеряемые величины (защита): 300 В постоянноготока или 300 В переменного тока (среднеквадратичное значение). *< 99,99 нФ (нет спецификации).
    Частота с измерительными проводами (напряжение переменного тока) 10 Гц–100 кГц ±1,0 % от показаний ± 5 цифр
    Максимальные измеряемые величины (защита): 1000 В переменного тока (среднеквадратичное значение). Чувствительность: > 15 В переменного тока (среднеквадратичное значение).
    Частота (переменный ток) 45 Гц–1 кГц ± 1,0 % от показаний ±5 цифр
    Чувствительность: > 20 А.
    Коэффициент заполнения 20,0–80,0 % 0,1 ±1,2 % от показаний ± 10 цифр
    Температура от -20 до 1000 °C 0,1/1 °C ±3 % от показаний ± 3 °C
    от -4 до 1832 °F 0,1/1 °F ±3 % от показаний ± 5 °F
    Датчик: термопара типа К. Максимальные измеряемые величины (защита): 300 В постоянного тока или 300 В переменного тока (среднеквадратичное значение).
    Функция Условия испытания Показания
    Диод Значение прямого постоянного тока составляет около 1 мА, напряжение разомкнутой цепи МАКС. 3 В Прямой перепад напряжения на диоде
    Непрерывность Испытательный ток МАКС. 1,5 мA Зуммер издает длинный звук, пока сопротивление составляет менее 50 Ом
    Входная защита: 300 В постоянного тока или 300 В переменного тока (среднеквадратичное значение).
    Общие характеристики
    Открытие зажимов Примерно 1,2 дюйма (30 мм)
    Дисплей ЖК-дисплей с подсветкой с максимальным индицируемым числом 3-3/4 цифры (4000)
    Индикация низкого заряда батареи Отображается значок
    Индикация выхода за пределы диапазона Отображается "OL"
    Скорость измерения 3 показания в секунду, номинал
    Датчик температуры термопара типа К
    Входное сопротивление 10 МОм (напряжение постоянного и напряжение переменного тока)
    Реакция переменного тока истинное среднеквадратичное значение (сила и напряжение переменного тока)
    Частота переменного тока 2 кГц
    Рабочая температура от 5 до 40 °C (от 41 до 104 °F)
    Температура хранения от –20 до 60 °C (от –4 до 140 °F)
    Рабочая влажность Максимум 80 % до 31 °C (87 °F), с линейным снижением до 50 % при 40 °C (104 °F)
    Влажность при хранении < 80 %
    Рабочая высота Не более 7000 футов (2000 метров)
    Аккумулятор 3 батарейки типа "ААА" 1,5 В
    Срок службы батареек 30 ч (с включенной подсветкой); ~100 ч (с выключенной подсветкой)
    Автоматическое выключение Примерно через 15 минут
    Безопасность Для использования внутри помещений и в соответствии с требованиями к двойной изоляции IEC 1010-1(2001):
    EN61010-2-030
    EN61010-2-032
    EN61010-2-033
    Категория перенапряжения III 600 В, степень загрязнения 2

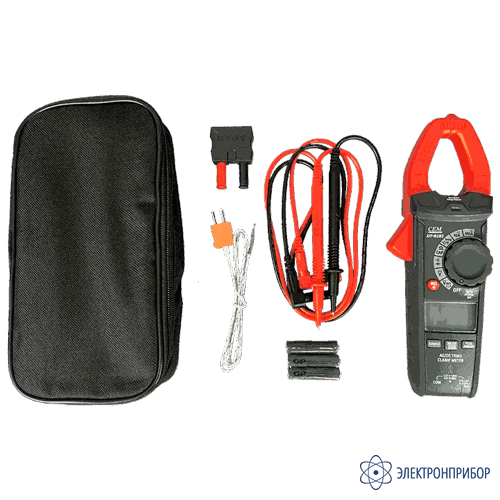

  • Комплект поставки DT-9181

    № Наименование Количество
    1 Токоизмерительные клещи DT-9181 1
    2 Комплект щупов 1
    3 Термопара 1
    4 Переходник для подключения термопары 1
    5 Батарейка ААА 1,5 В 3
    6 Чехол 1
    7 Руководство по эксплуатации 1
