АКИП 2305 1, АКИП23051

Клещи электроизмерительные (токоизмерительные, токовые)

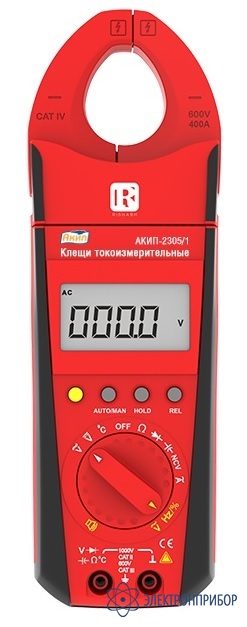

АКИП-2305/1 — клещи электроизмерительные

Код товара: 72830
  • 2-3 дня
    90676-23

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      90676-23 до 07.12.2028

    • Производитель

      АКИП

    Особенности клещей электроизмерительных АКИП-2305/1:

    • измерение переменного (TRMS) тока до 400 А;
    • измерение постоянного тока (DCA) до 600 А;
    • максимальный предел при измерении мощности * (активной, реактивной, полной) до 9999 кВт, лошадиных сил до 9999 лс, коэффициента мощности (PF), частоты;
    • измерение постоянного и переменного (TRMS) напряжения (до 1000 В);
    • регистрация бросков пускового тока (Inrush current);
    • измерение мощности в лошадиных силах, а также пересчет в кВт/ч;
    • измерение мощности в 1Ф и 3Ф сетях *;
    • автодетектирование типа сигнала (постоянный / переменный), фильтр НЧ (LPF);
    • удержание показаний (Data Hold), регистрация максимальных / минимальных значений тока и напряжения;
    • измерение коэффициента гармоник (THD, %), гармоник напряжения и тока (до 49-й);
    • измерение сопротивления (до 10 кОм), прозвонка цепи, тест диодов;
    • бесконтактный детектор фазного напряжения, определение порядка чередования фаз;
    • ЖК-дисплей с подсветкой, автовыключение;
    • управление с помощью переключателя режимов и функциональных кнопок;
    • высокая степень безопасности (категория IV 600 В/ категория III 1000 В).

  • Технические характеристики клещей электроизмерительных АКИП-2305/1:

    Параметр АКИП-2305/1 АКИП-2305/2
    Измерение силы переменного тока (ACA)
    Предел измерений 99,99 A, 400 А 999,9 А
    Разрешение 0,01 А, 0,1 А 0,01 А
    Погрешность измерения ± (1,5 % + 5 единиц счёта) @ для частоты 50/60 Гц
    Полоса частот 40 Гц … 400 Гц
    Измерение силы переменного тока с фильтром НЧ (LPF)
    Предел измерений 99,99 A, 400 А 999,9 А
    Разрешение 0,01 А, 0,1 А 0,01 А
    Погрешность измерения Предел 99,99 A
    ± (1,5 % + 0,3 А) @ для частоты 50…60 Гц
    ± (5,0 % + 5 единиц счёта) @ для частоты 61…400 Гц
    Предел 400 A
    ± (1,5 % + 5 единиц счёта) @ для частоты 50…60 Гц
    ± (5,0 % + 5 единиц счёта) @ для частоты 61…400 Гц    		 ± (1,5 % + 5 единиц счёта) @ для частоты 50…60 Гц
    ± (5,0 % + 5 единиц счёта) @ для частоты 61…400 Гц
    Измерение постоянного тока / DCA
    Предел измерений 99,99 A, 400 А 999,9 А
    Разрешение 0,01 А, 0,1 А 0,01 А
    Погрешность измерения 1 ± (3 % + 5 единиц счёта) @ для частоты 50 / 60 Гц
    Полоса частот 40 Гц … 400 Гц
    Измерение напряжения (автовыбор AC/DC)
    Предел измерений (AC/DC) 999,9 В
    Разрешение 0,1 В
    Погрешность измерения (DCV) ± (0,5 % + 2 единицы счёта)
    Погрешность измерения (ACV) ± (0,75 % + 5 единиц счёта) @ для частоты 50 / 60 Гц
    При использовании фильтра НЧ (LPF):
    ± (0,75 % + 5 единиц счёта) @ для частоты 50…60 Гц
    ± (5,0 % + 5 единиц счёта) @ для частоты 61…400 Гц
    Погрешность измерения (DC+AC) ± (1,25 % + 5 единиц счёта)
    Полоса частот 40 Гц … 400 Гц
    Измерение бросков тока (INRUSH)
    Предел измерений (50/60 Гц) 99,99 A, 400 А 999,9 А
    Погрешность измерения 2 ± (3 % + 5 единиц счёта)
    Период интегрирования 100 мс
    Активная мощность (W)
    Пределы измерений * 9,999 / 99,99 / 999,9 / 9999 кВт
    Разрешение 1 / 10 / 100 Вт / 1 кВт
    Погрешность измерения 3 ± (2 % + 5 единиц счёта)
    Коэффициент мощности (PF)
    Диапазон измерений - 1,00 … + 1,00
    Разрешение 0,001
    Погрешность измерения ± 3 °
    Фазовый сдвиг
    Диапазон измерений 0,0 … 360 °
    Разрешение 0,1 °
    Погрешность измерения 3 ± 3 °
    Крест-фактор
    Диапазон измерений 1,0 … 2,9 / 3,0 … 5,0
    Разрешение 0,1
    Погрешность измерения 4 ± (2,0 % + 3 единицы счёта) / ± (3,0 % + 5 единиц счёта)
    Суммарный коэффициент гармоник (THD)
    Диапазон измерений 0,1 % … 99,9 %
    Разрешение 0,1 %
    Погрешность измерения 4 ± (3,0 % + 20 единиц счёта)
    Полоса частот 45 Гц … 65 Гц
    Гармоники (ток / напряжение)
    Диапазон измерений (№№ гармоник) 01 … 13 / 14 … 49
    Разрешение 0,1 В / 0,1 А / 0,1 %
    Погрешность измерения ± (3,0 % + 10 единиц счёта) / ± (5 % + 10 единиц счёта)
    Сопротивление и целостность цепи
    Предел измерений 9999 Ом
    Разрешение 1 Ом
    Погрешность измерения ± (0,5 % + 5 единиц счёта )
    Прозвонка цепи ≤40 Ом (звуковой сигнал частотой 2 кГц)
    Испытание p-n перехода
    Диапазон измерений 0 … 2,2 В
    Разрешение 0,001 В
    Погрешность измерения ± (0,5 % + 5 единиц счёта)
    Общие данные
    Тип преобразователя клещей датчик Холла
    Максимальное индицируемое число 9999
    Максимальный диаметр провода (Ø) 50 мм 40 мм
    Источник питания 9 В х 6 (тип 6LF22 (6LR61 / Крона))
    Ресурс источника питания 48 часов
    Автовыключение 10 минут
    Условия эксплуатации 0 °C … 55 °C, относительная влажность не более 75 %
    Габаритные размеры 90 х 270 х 70 мм
    Масса 500 г
    Внимание!!! Минимальное измеряемое значение в режиме ACA/DCA 0,1 А, в режиме НЧ фильтра (LPF) 1 A.
    Примечание:
    1 - Перед выполнением измерений постоянного тока выполните автоматическую коррекцию нуля долгим нажатием клавиши REL.
    2 - Для АКИП-2305/1 погрешность нормируется для тока ≥ 5 А, для АКИП-2305/2 погрешность нормируется для тока ≥ 10 А.
    3 - Для АКИП-2305/1 погрешность нормируется для напряжения ≥ 10 В и тока ≥ 4 А. Добавить к погрешность 10 ед. счета при уровне мощности < 5 кВт/кВА или 6,7 л.с. Для АКИП-2305/2 погрешность нормируется для напряжения ≥ 10 В и тока ≥ 5 А. Добавить к погрешность 10 единиц счёта при уровне мощности < 5 кВт/кВА или 6,7 л.с.
    4 - Погрешность нормируется для напряжения ≥ 10 В и тока ≥ 10 А.
    * Ограничения по измеряемой мощности в зависимости от схемы подключения
    Параметр АКИП-2305/1 АКИП-2305/2
    1-фазная сеть, 2 проводная схема 400 кВт/кВА, 536 л.с. 1000 кВт/кВА, 1341 л.с.
    3-фазная сеть, 3 проводная схема 1200 кВт/кВА, 1608 л.с. 3000 кВт/кВА, 4023 л.с.
    3-фазная сеть, 4 проводная схема 693 кВт/кВА, 928 л.с. 1732 кВт/кВА, 2322 л.с.

  • Комплект поставки АКИП-2305/1

    № Наименование Количество
    1 Клещи электроизмерительные АКИП-2305/1 1

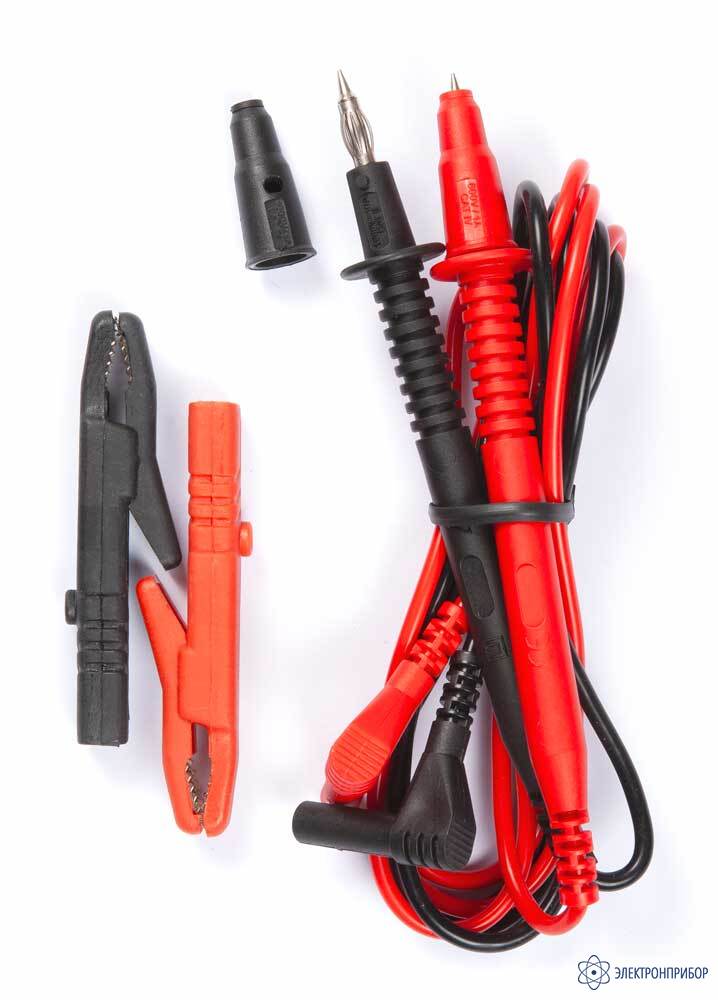

    2 Набор пробников 1
    3 Зажимы крокодил 2
    4 Кейс для переноски 1
