Клещи электроизмерительные (токоизмерительные, токовые)

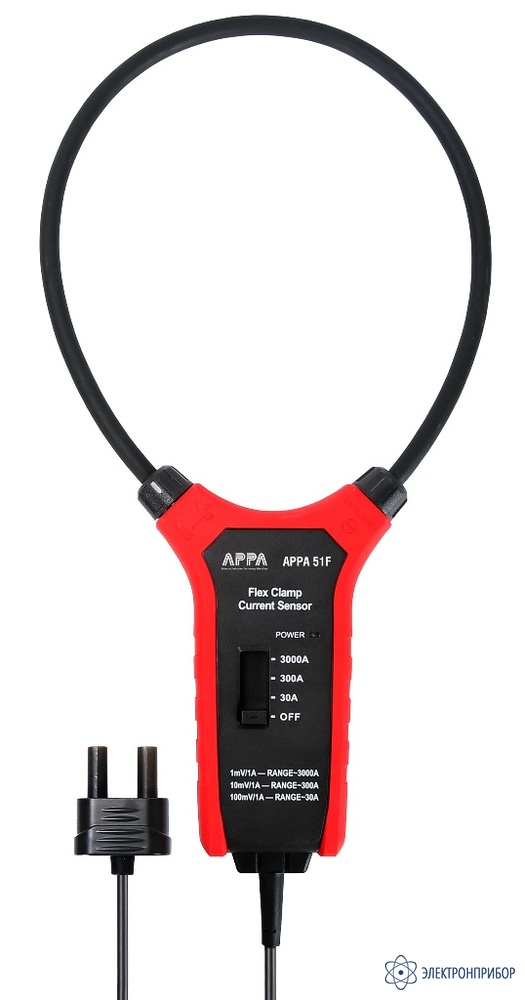

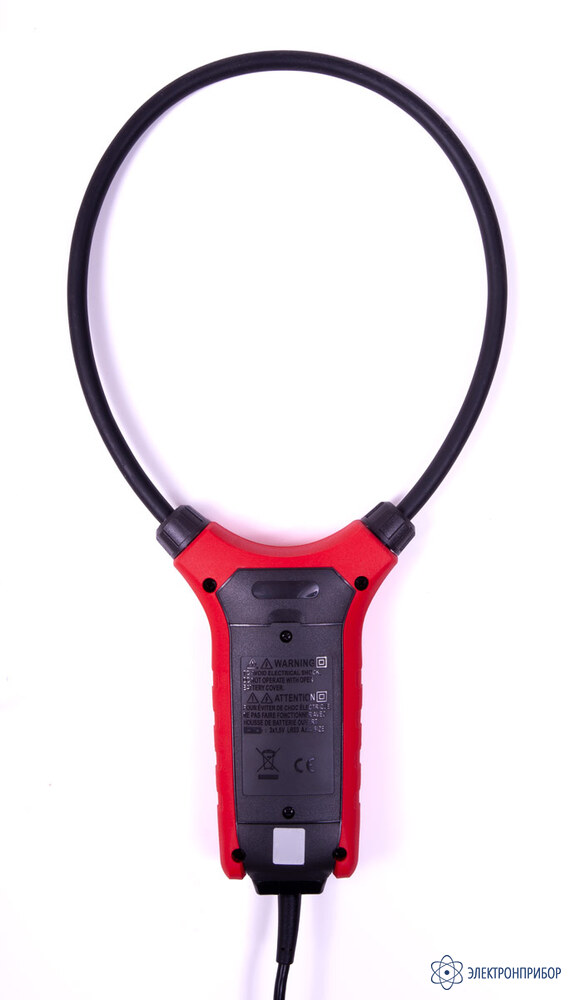

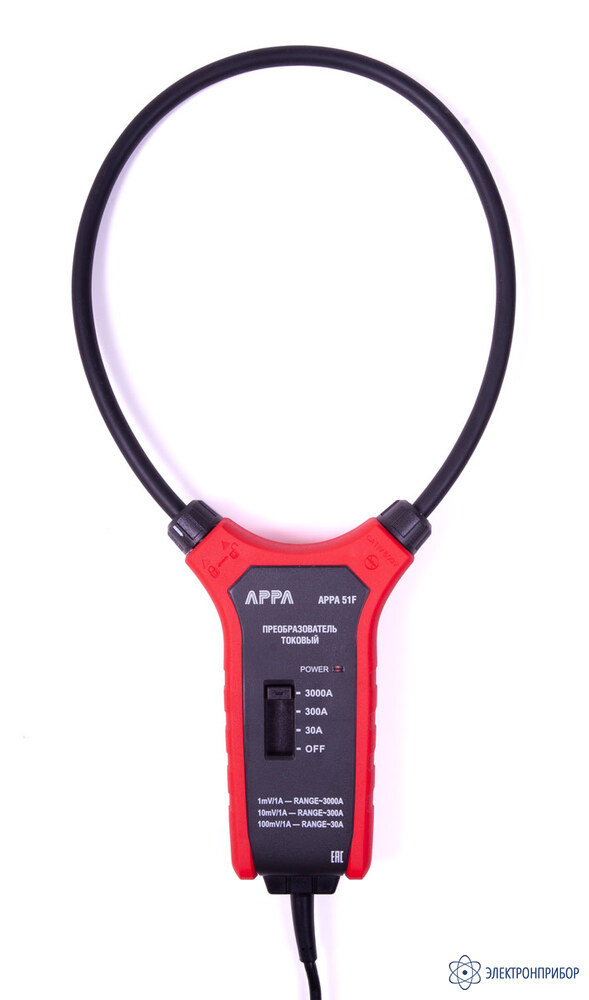

APPA 51F — преобразователь тока

Код товара: 83280

  • Особенности преобразователя тока APPA 51F:

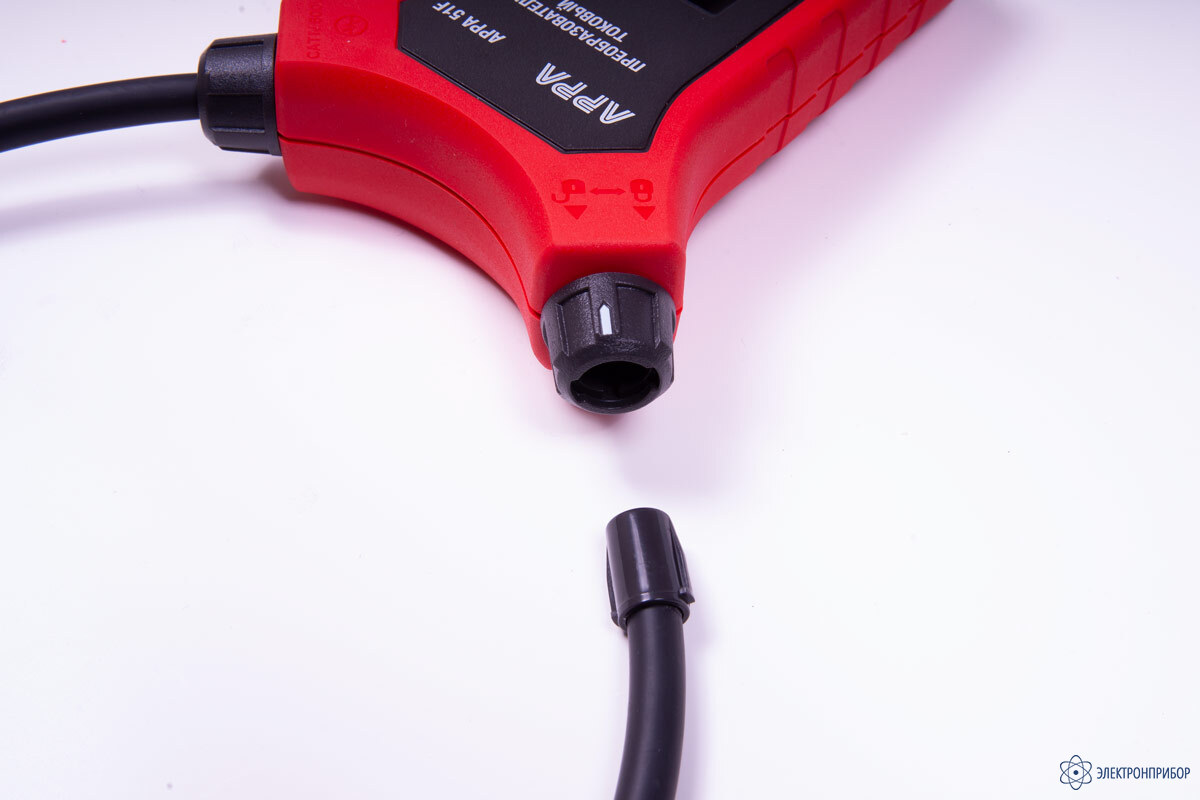

    • конструкция: гибкая петля, зажим с замком;
    • преобразование переменного тока AC;
    • автоопределение на подключаемом мультиметре APPA 42F;
    • измерение TRMS с помощью подключаемого мультиметра (2 метода);
    • индикация превышения диапазона;
    • питание 1,5 В ААА;
    • витой кабель подключения макс. длина до 1,1 м;
    • совместная работа с любым осциллографом через адаптер;
    • ударопрочность корпуса обеспечивает сохранность при падении с высоты 1 м;
    • электробезопасная конструкция (МЭК 61010-1);
    • соответствие категории IV 600 В.

  • Технические характеристики преобразователя тока APPA 51F:

    Параметр Значение
    Измерение силы переменного тока (ACA ТRMS)
    Пределы измерений 30/ 300/ 3000 А
    Разрешение 0,1 А/ 1 А/ 10 А
    Погрешность измерений* ± (3.0 % + 5 е.м.р.)
    Полоса частот 45…500 Гц
    Коэффициент преобразования 100 мВ/1 А, 10 мВ/1 А, 1 мВ/1 А
    Параметры входа > 1 МОм, ≤100 пФ
    Максимальный ток защиты от перегрузки 3000 А
    Дополнительная погрешность измерения, если измеряемый проводник невозможно расположить по центру петли
    35 мм Область А Добавить 1,0 %
    50 мм Область В Добавить 1,5 %
    60 мм Область С Добавить 2,0 %
    Общие данные
    Тип преобразователя клещей Петля Роговского
    Длина петли 457 мм
    Источник питания батарея 3х1,5 В (AAA)
    Индикатор низкого заряда Мигающий LED индикатор ч/з 1 сек
    Максимальный диаметр измеряемого провода 140 мм
    Условия эксплуатации 0 °C … 50 °C, относительная влажность не более 80 %
    Температурный коэффициент 0,2 x указанная погрешность/°C (<18 °C или >28 °C), при 50 °C погрешность вывода = 1 %
    Габаритные размеры 267 x 119,4 x 34 мм
    Масса 260 г

    * - погрешность измерений по переменному току и переменному напряжению нормируются в диапазоне от 5 % до 100 % от предела измерений.

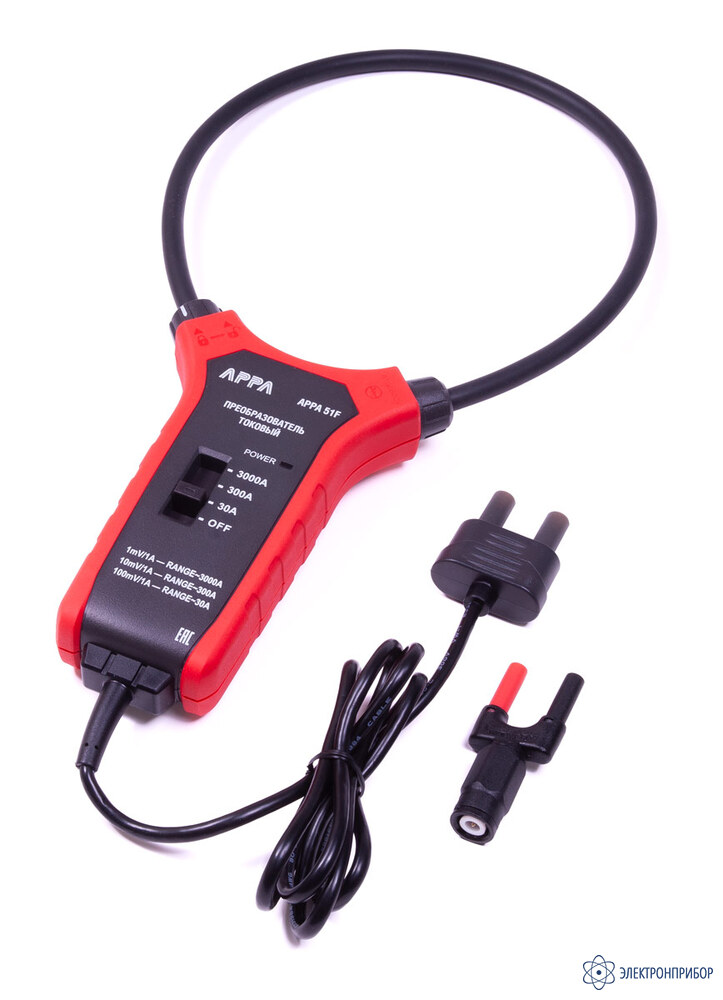

  • Комплект поставки APPA 51F

    № Наименование Количество
    1 Преобразователь тока APPA 51F 1
    2 BNC адаптер 1
    3 Комплект батарей питания 1
