КЭИм, КЭИ м

Клещи электроизмерительные (токоизмерительные, токовые)

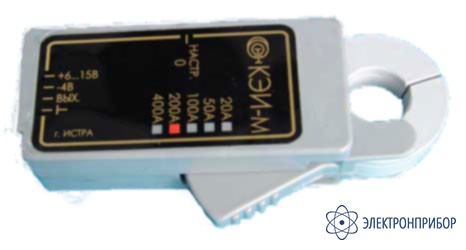

КЭИ-м — токовые клещи-пробники

Код товара: 37994

    Назначение токовых клещей-пробников КЭИ-м

    Клещи - адаптер предназначены для измерения постоянных, переменных и импульсных токов с гальванической развязкой силовой и измерительных цепей.

    Особенности токовых клещей-пробников КЭИ-м

    • Клещи - адаптер КЭИ-м подключаются к внешнему источнику питания.
    • Для измерения тока, протекающего по проводу (силовая шина), клещи -адаптер надевают на этот провод по принципу обычной прищепки , а сигнал с выхода клещей подается на любое регистрирующие устройство или контролирующий прибор
    • Клещи - адаптер работоспособны при температуре окружающей среды от 0 до 70°С. (По требованию Заказчика возможно изготовление клещей с расширенным температурным диапазоном: от -40°С до +70°С.)
    • Форма сигнала на выходе клещей соответствует форме измеряемого тока. Полярность выходного сигнала определяется направлением протекания измеряемого тока.

  • Технические характеристики токовых клещей-пробников КЭИ-м

    Параметр Значение
    Тип клещей КЭИ-м
    Диапазон измеряемого тока, А 0 - 20, 50, 100, 200, 400
    Выходное напряжение при номинальном токе, В 1
    Основная приведенная погрешность, % 3
    Линейность не более, % 1
    АЧХ на уровне ± 3 дб, Гц не хуже 0-10000
    Неравномерность АЧХ, в диапазоне частот 0-10 кГц, не более, % 2
    Температурный дрейф выходного напряжения, не более, %/°С ± 0,01
    Диаметр отверстия под токовую шину, мм 20
    Напряжение питания, В +6...+15
    Ток потребления, мА 5
    Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В 5000
    Сопротивление изоляции в рабочих условиях не менее, МОм 20
    Масса датчика, не более, кг 0,120
    Габариты, мм 134х60х31,5

  • Комплект поставки КЭИ-м

    № Наименование Количество
    1. Токовые клещи-пробники КЭИ-м 1
