Клещи электроизмерительные (токоизмерительные, токовые)

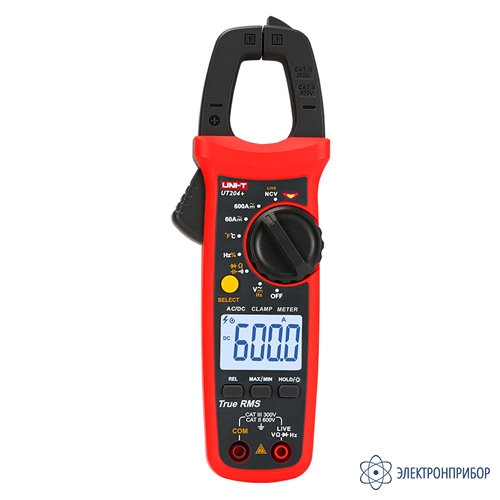

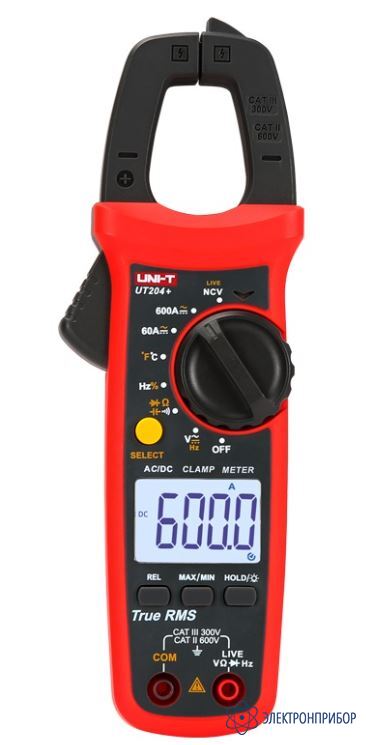

UNI-T UT204+ — клещи токоизмерительные цифровые ACA&DCA с автодиапазоном

Код товара: 72326
    • Гарантия

      6 месяцев

    • Производитель

      UNI-T, Китай

    • Артикул

      UT204+

    Назначение клещей токоизмерительных цифровых ACA&DCA с автодиапазоном UNI-T UT204+:

    UNI-T UT204+ - это истинные среднеквадратичные клещи постоянного и переменного тока. Они разработаны в соответствии со стандартами безопасности EN61010-1 и CAT II 600. В / CAT III 300 В. Эти приборы оснащены полнофункциональной защитой, которая обеспечивает пользователям безопасное и надежное измерение. Помимо всех обычных характеристик токовых клещей переменного тока, эти мультиметры также включают измерение частоты сети 220В, быстрое измерение емкости, аудиовизуальное обнаружение NCV и множество дополнительных функций. UNI-T UT204+ также оснащен фазометром.

    Особенности клещей токоизмерительных цифровых ACA&DCA с автодиапазоном UNI-T UT204+:

    • Истинный среднеквадратичный метод измерения;
    • Аудиовизуальное бесконтактное обнаружение напряжения;
    • Максимальное измеряемое напряжение: 600 В;
    • Диапазон измерения частоты сети 220 В: 10 Гц ~ 60 кГц;
    • Диапазон измерения частоты низкого напряжения: 60 Гц ~ 10 МГц;
    • Диапазон измерения тока 60 А, 600 A, частота: 45 Гц ~ 400 Гц; функция измерения текущей частоты;
    • Измерение емкости до 60 000 мкФ (60 мФ);
    • Измерение температуры;
    • Большой ЖК-дисплей частота обновления 3 раза/сек;
    • Время отклика для измерения емкости: менее 3 сек для ≤1 мФ; около 6 сек для ≤10mF; около 8 сек для ≤ 60mF;
    • Измерение емкости до 60000 мкФ (60 мФ), частоты до 10 МГц;
    • Полнофункциональная защита от скачка напряжения до 600 В (30 кВА);
    • Индикация перенапряжения и перегрузки по току;
    • Потребляемая мощность мультиметра составляет около 1,8 мА;
    • Схема имеет функцию автоматического энергосбережения. Потребление в спящем режиме составляет <11 мкА, что эффективно продлевает срок службы батареи до 400 часов.
  • Технические характеристики клещей токоизмерительных цифровых ACA&DCA с автодиапазоном UNI-T UT204+:

    Предел Разрешение Точность
    Переменный ток
    60.00 A 0.01 A ±(2%+5)
    600.0 A 0.1 A
    Постоянный ток
    60.00 A 0.01 A ±(2%+5)
    600.0 A 0.1 A
    Параметр Значение
    Диапазон гарантии точности 5% ~ 100% предела
    При превышении допустимого значения тока 610 A раздается звуковой сигнал
    При измерении постоянного тока при разомкнутых клещах на дисплее может отображаться ненулевое значение. Воспользуйтесь кнопкой REL чтобы обнулить показания перед каждым измерением.
    Предел Разрешение Точность
    Постоянное напряжение
    600.0 мВ 0.1 мВ ±(0.7%+3)
    6.000 В 0.001 В ±(0.5%+2)
    60.00 В 0.01 В
    600.0 В 0.1 В
    Переменное напряжение/частота
    6.000 В 0.001 В ±(1%+5)
    60.00 В 0.01 В ±(0.8%+5)
    600.0 В 0.1 В
    Частота 10 Гц ~ 60 кГц 0.01 Гц ~ 0.01 кГц ±(0.5%+2)
    Параметр Значение
    Амплитуда входного напряжения для измерения частоты должна быть более 5 В
    Входной импеданс около 10 МОм
    Частотный отклик 45 Гц ~ 400 Гц True RMS
    Диапазон гарантии точности 1% ~ 100% предела
    Крест фактор несинусоидальной волны может достигать 3,0 при 4000 отсчетов, при 6000 отсчетов может достигать 1,8
    Функция Предел Разрешение Точность
    Проводимость/тест диодов
    400.0/ 600.0 Ом 0.1 Ом <10 Ом постоянный сигнал; >31 Ом нет сигнала
    4.000/ 6.000 В 0.01 В Напряжение холостого хода ~4 В. Для кремниевого перехода типичное напряжение 0.5 – 0.8 В
    Предел измерения Разрешение Точность
    Сопротивление
    600.0 Ом 0.1 Ом ±(1%+2)
    6.000 кОм 0.001 кОм ±(0.8%+2)
    60.00 кОм 0.01 кОм
    600.0 кОм 0.1 кОм
    6.000 МОм 0.001 МОм ±(2.5%+5)
    60.00 МОм 0.01 МОм
    Параметр Значение
    Напряжение холостого хода около 1 В
    Защита от перегрузки 600 В действ.
    Предел измерения Разрешение Точность
    Емкость
    60.00 нФ 0.01 нФ ±(4%+5)
    600.0 нФ 0.1 нФ
    6.000 мкФ 0.001 мкФ
    60.00 мкФ 0.01 мкФ
    600.0 мкФ 0.1 мкФ
    6.000 мФ 0.001 мФ ±10%
    60.00 мФ 0.01 мФ
    Параметр Значение
    Диапазон гарантии точности 1% ~ 100% предела
    Защита от перегрузки 600 В действ.
    Предел Разрешение Точность
    Частота
    10 Гц ~ 10 МГц 0.01 Гц ~ 0.01 МГц ±(0.1%+4)
    Рабочий цикл
    0.1% ~ 99.9% 0.1% ±(3%+5)
    Параметр Значение
    Чувствительность ≤100 кГц: 200 мВ ≤ входная амплитуда ≤30 В;
    >100 кГц ~ 1 МГц: 600 мВ ≤ входная амплитуда ≤30 В;
    >1 MГц ~ 10 MГц: 1 В ≤ входная амплитуда ≤30 В
    Коэффициент заполнения применяется только для измерения прямоугольной волны ≤10 кГц; амплитуда: 1 Вp-p
    Частота ≤1 кГц коэффициент заполнения: 10% ~ 95%
    Частота >1 кГц коэффициент заполнения: 30.0% ~ 70.0%
    Предел Разрешение Точность
    Температура
    -40°C ~ 40°C 1°C ±4°C
    40°C ~ 500°C ±(1.5%+5)
    500°C ~ 1000°C ±(2.0%+5)
    -40°F ~ 104°F 1°F ±6°F
    104°F ~ 932°F ±(2%+6)
    932°F ~ 1832°F ±(2.5%+4)
    Формула для Цельсия в градусах Фаренгейта: °F = 1,8°C + 32.
    Диапазон Уровень чувствительности электрического поля Точность
    NCV (бесконтактное обнаружение напряжения)
    NCV EFLo Чувствительность к электрическому полю делится на два уровня «EFHI» и«EFLo», по умолчанию значение «EFHI»:
    а) Может быть измерено напряжение переменного тока выше 24 В ± 6 В. Режим "EFLo" рекомендуется, когда напряжение сети составляет 110 В.
    б) «EFHI» для сети 220 В. Переменное напряжение выше 74 В ± 12 В может быть измерено при приближении к проводам, и определяет, заряжена ли розетка или оценить провод под напряжением/нейтраль
    EFHI
    На результаты измерений могут повлиять различные конструкции разъемов и толщина изоляции провода.
    Диапазон Измерение Точность
    Фазометр
    LIVE переменное напряжение ≥AC 60 В (50 Гц/ 60 Гц) Перед измерением отображается «- - - -» и «AC»
    «- - - -» при проверке нейтрального провода
    «LIVE» отображается при наличии напряжения. Звучит сигнал и мигает светодиод, чем выше поле, тем чаще.
    Параметр Значение
    Общие характеристики
    Максимальное значение дисплея 4099
    Определение полярности автоматическое
    Индикация перегрузки «OL» или «-OL»
    Предупреждение о низком заряде батареи «Lo.bt» появляется на ЖК-дисплее и длится около 10 секунд, зуммер подает три звуковых сигнала, и прибор автоматически отключается
    Ошибка положения проводника если тестируемый источник не помещается в центр клещей при измерении тока, то возникает дополнительная погрешность ± 1,0%
    Защита от падения 1 м
    Питание батареи ААА 1,5 В × 2 шт.
    Автоотключение если в течение 15 минут не будет нажат ни функциональный переключатель, ни какая-либо кнопка, прибор автоматически выключится. Эта функция может быть отключена при необходимости.
    Высота над уровнем моря до 2000 м
    Рабочая температура и влажность 0°C ~ 30°C (≤80% RH), 30°C ~ 40°C (≤75% RH), 40°C ~ 50°C (≤45% RH)
    Температура хранения и влажность -20°C ~ 60°C (≤80% относительной влажности)
    Максимальный раскрыв клещей 28 мм
    Размеры 215 × 63,5 × 36 мм
    Вес около 235 г (включая батареи)
    Электромагнитная совместимость В электромагнитном поле напряженностью ≤1 В/м радиочастотного диапазона: полная погрешность = номинальная погрешность + 5% от выбранного предела измерения. Для полей радиочастотного диапазона с напряженностью выше 1 В/м значение погрешности не установлено.
  • Комплект поставки UNI-T UT204+

    Наименование Количество
    1 Клещи токоизмерительные цифровые ACA&DCA с автодиапазоном UNI-T UT204+ 1
    2 Комплект измерительных проводов 1
    3 Термопара 1
    4 Мягкий чехол 1
    5 Руководство по эксплуатации 1
