CL320, CL 320, CL-320

Клещи электроизмерительные (токоизмерительные, токовые)

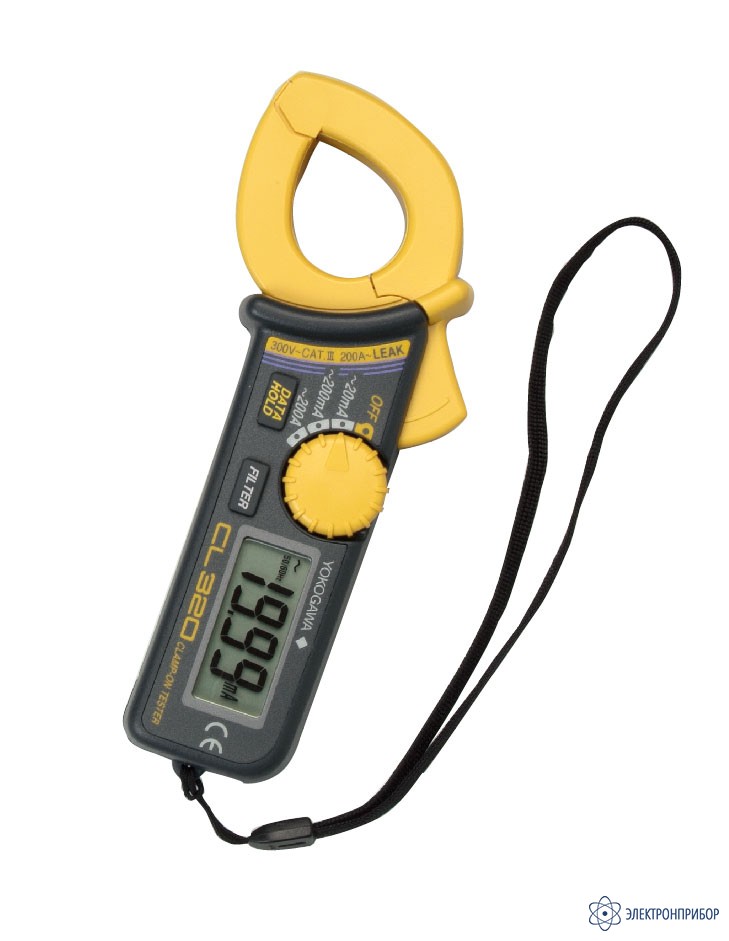

CL320 — клещи токоизмерительные

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      43563-10
      до 16.04.2020

    • Производитель

      Yokogawa

    • Артикул

      CL320

    Описание токоизмерительных клещей CL320:

    Токовые клещи серии CL позволяют измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

    Особенности токоизмерительных клещей CL320:

    • Индикация результатов измерений осуществляется на жидкокристаллическом дисплее, как в цифровом, так и графическом виде.
    • Помимо своей основной функции по измерению тока эти приборы позволяют также измерять: напряжение переменного тока, напряжение постоянного тока, частоту.
  • Сводная таблица токоизмерительных клещей серии CL:

    Параметр CL120 CL130 CL135 CL150 CL155 CL220 CL235 CL250 CL255 CL320 CL340 CL345 CL360
    Шкала цифровая 1999 1999 1999 3999 3999 3999 3999 3999 3999 1999 3999 4200 1999
    Шкала линейная - - - - - - - - - - - - -
    Постоянный ток - - - - - - - - -
    Переменный ток 20/200 А;
    0,01 А; ±2 %;
    40 Гц…1 кГц
    200/600 А;
    0,1 А; ±1 %;
    40 Гц…1 кГц
    200/600 А;
    0,1 А; ±1,5 %;
    40 Гц…1 кГц
    400/2000 А;
    0,1 А; ±1 %;
    40 Гц…1 кГц
    400/2000 А;
    0,1 А; ±1 %;
    40 Гц…1 кГц
    40/300 А;
    0,01 А; ±1 %;
    20 Гц…1 кГц
    400/600 А;
    0,1 А; ±1,5 %;
    40 Гц…1 кГц
    400/2000 А;
    0,1 А; ±1,5 %;
    40 Гц…1 кГц
    400/2000 А;
    0,1 А; ±1,5 %;
    30 Гц…1 кГц
    20/200 мА/200 А;
    0,01 мА; ±2 %;
    40…400 Гц
    40/400 мА/400 А;
    0,01 мА; ±0,5 %;
    20 Гц…1кГц
    40/400 мА/400 мА;
    0,01 А; ±0,5 %;
    20 Гц…1кГц
    200 мА/2/20/200/1000 A;
    0,1 мА; ±2 %;
    40 Гц…1кГц
    Постоянное напряжение - - - - - - - - -
    Переменное напряжение - - - - - - -
    Измерение среднеквадратных значений - - - - - - - - - -
    Сопротивление - - - - - - -
    Частота - - - - - - - - - - - -
    Температура - - - - - - - - - - - - -
    Прозвон цепи - - - - - - -
    Запоминание пиковых значений - - - - - -
    Запись результатов измерений
    Выбор предела измерений Ручн. Ручн. Ручн. Авт./Ручн. Авт./Ручн. Авт. Авт. Авт./Ручн. Авт. Ручн. Ручн. Ручн. Ручн.
    Аналоговый выход - - - - - - - - -
    Вывод форм сигналов на монитор - - - - - - - - - - - -
    Выключатель фильтра - - - - - - - - -
    Размер провода, мм ø24 ø30 ø30 ø54 ø54 ø24 ø33 ø55 ø55 ø24 ø40 ø40 ø68
    Источник питания Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея Батарея
    Рабочий диапазон температур 0…40°C -10…50°C -10…50°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C 0…40°C -10…50°C

    Технические характеристики токоизмерительных клещей CL320:

    Измеряемая величина Верхние пределы поддиапазонов измерений Разрешение Пределы допускаемой погрешности измерений в диапазоне частот
    от 50 до 60 Гц от 40 до 400 Гц
    Сила переменного тока 20 мА
    200 мА
    200 А ( до 100 А )
    200 А ( от 100 до 200 А )
    0,01 мА
    0,1 мА
    0,1 А
    0,1 А
    ± (0,02 I + 0,04 мА )
    ± (0,02 I + 0,4 мА )
    ± (0,05 I + 0,5 А )
    ± (0,05 I + 0,4 А )
    ± (0,05 I + 0,06 мА )
    ± (0,05 I + 0,6 мА )
    ± (0,05 I + 0,6 А )
    Рабочие условия эксплуатации:
    - Температура окружающего воздуха , ° С
    - Относительная влажность при температуре 40° С ,

    от 0 до 40
    до 85
    Напряжение питания , В 3
    Габаритные размеры мм , не более 149 х 60 x 26
    Измерительный диаметр , мм , не более 24
    Масса , кг , не более 0,12
  • Комплект поставки CL320

    Наименование Количество
    1 Клещи токоизмерительные CL320 1
    2 Руководство по эксплуатации 1
    3 Методика поверки 1
