DT 9383 W, DT9383W

Клещи электроизмерительные (токоизмерительные, токовые)

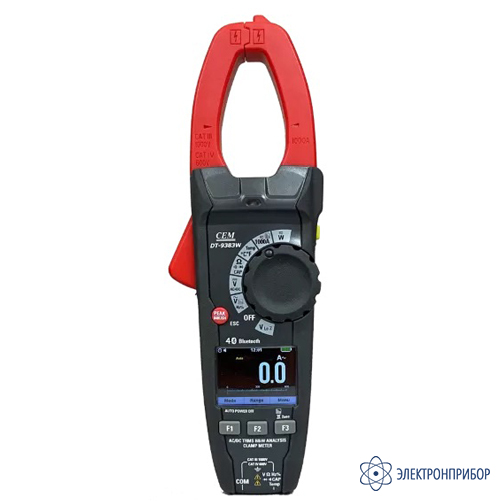

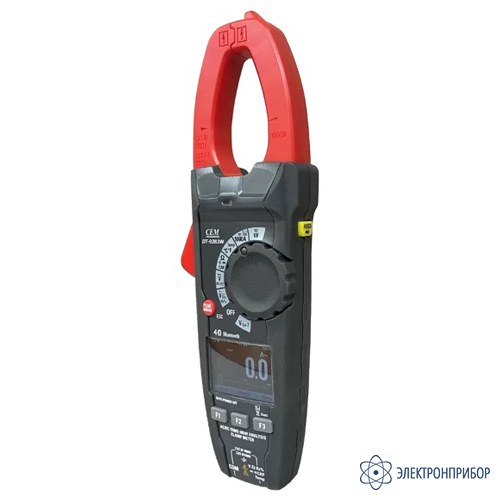

DT-9383W — токоизмерительные клещи

Код товара: 83034
  • 4-6 дней

    • Гарантия

      2 года

    • Производитель

      CEM, Китай

    • Артикул

      685606

    Сертификаты

    Описание токоизмерительных клещей DT-9383W:

    TrueRMS, напряжение постоянного и переменного тока 1000 В, погрешность 1 %, сила постоянного и переменного тока​ 1000 A, погрешность 2,5 %, измерение сопротивления 60 МОм, емкости 6000 мкФ, частоты 10 кГц, температуры -40...+1000 °С, измерение мощности пост./перем. тока, измерение энергии, проверка диодов, ЖК RGB-дисплей 6000 отсчетов, термопара тип К, захват 33 мм, Bluetooth.

  • Технические характеристики токоизмерительных клещей DT-9383W:

    Функция Диапазон Разрешение Погрешность
    Напряжение постоянного тока 600,0 мВ 0,1 мВ ± (0,5% + 8 разрядов)
    6,000 В 0,001 В ± (1,5% + 5 разрядов)
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Входное полное сопротивление > 10 МОм. Защита от перезаряда: 1000 В постоянного/переменного тока среднеквадратичное значение.
    Истинное СКЗ напряжения переменного тока (50–400 Гц) 6,000 В 0,001 В ± (1,5% + 5 цифр)
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Входное сопротивление: > 9 МОм.
    Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
    Точность указана от 5 % до 100 % диапазона измерения, синусоида. Точность функции PEAK (ПИКОВОЕ ЗНАЧЕНИЕ): ±10 % от показаний; время отклика функции PEAK (ПИКОВОЕ ЗНАЧЕНИЕ): 1 мс.
    Истинное СКЗ переменного тока при низком импедансе. Напряжение 6,000 В 0,001 В ±(3,0 % + 40 разрядов)
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Входное сопротивление: 1 кОм.
    Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
    Точность указана от 5 % до 100 % диапазона измерения, синусоида.

    Истинное СКЗ переменного и постоянного тока. Напряжение (50 Гц — 1кГц)

    		 6,000 В 0,001 В ±(2,5 % + 20 разрядов)
    60,00 В 0,01 В
    600,0 В 0,1 В
    1000 В 1 В
    Входное сопротивление: > 10 МОм.
    Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
    Постоянный ток 600,0 A 0,1 A ± (2,5% + 5 разрядов)
    1000 A 1 A ± (2,8% + 5 разрядов)
    Защита от перезаряда: 1000 A постоянного/переменного тока среквадратичного значения.
    СКЗ переменного тока 600,0 А 0,1 А ±(2,5 % + 8 разрядов)
    1000 A 1 A ±(2,8 % + 8 разрядов)
    Защита от перезаряда: 1000 A постоянного/переменного тока среквадратичного значения.
    Точность указана от 5 % до 100 % диапазона измерения, синусоида. Интегральное время функции пускового тока 100 мс, показания только для справки.
    Проверка сопротивления и проверка цепи на обрыв 600,0 Ом 0,1 Ом ±(1,0 % + 10 разрядов)
    6,000 кОм 0,001 кОм ±(1,5 % + 5 разрядов)
    60,00 кОм 0,01 кОм
    600,0 кОм 0,1 кОм
    6,000 МОм 0,001 МОм ± (2,5% + разрядов)
    60,00 МОм 0,01 МОм ± (3,5% + 10 разрядов)
    Звуковой сигнал: < 50 Ом.
    Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
    Частота (электронные схемы) 9,999–9,99 кГц 0,01–10 Гц ±(1,2 % + 5 разрядов)
    Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
    Чувствительность: > 5 В СКЗ (при рабочем цикле 20–80 %).
    Рабочий цикл 10,0–90,0 % 0,1 % ±(1,2 % + 8 разрядов)
    Диапазон частоты импульсов: 40 Гц — 10 кГц; амплитуда импульса: ± 5 В (100 с — 100 мс)
    Емкость 60,00 нФ 0,01 нФ ±(4,0 % + 20 разрядов)
    600,0 нФ 0,1 нФ ±(3,0 % + 8 разрядов)
    6,000 мкФ 0,001 мкФ
    60,00 мкФ 0,01 мкФ
    600,0 мкФ 0,1 мкФ
    6000 мкФ 1 мкФ ±(5,0 % + 8 разрядов)
    Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
    Измерение температуры датчиком с термопарой типа K От -40,0 до 600,0 °C 0,1 °C ±(1,5 % + 3 °C)
    От 600 до 1000 °C 1 °C
    От -40,0 до 600,0 °F 0,1 °F ±(1,5 % + 5,4 °F)
    От 600 до 1800 °F 1 °F ±(1,5 % + 5,4 °F)
    Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
    Точность прибора без щупа; указывается точность при стабильной температуре окружающей среды ±1 °C.
    При длительных измерениях показания увеличиваются на 2 °C.
    Функция Тестовый ток Максимальное напряжение при разомкнутой цепи
    Проверка диодов < 1,5 мА 3,3 В постоянного тока
    Функция Номер гармоники Частота базовой волны Разрешение Точность
    Гармоники напряжения 1–25 20–75 Гц КНИ 0,1 % ±(5,0 % + 8 разрядов)
    1–8 75–400 Гц КНИ 0,1 % ±(6,0 % + 8 разрядов)
    Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
    Погрешность определена для напряжения > 10 В; ниже 2 % диапазона напряжения добавить 20 единиц.
    Гармоники тока 1–25 20–75 Гц КНИ 0,1 % ±(5,0 % + 20 разрядов)
    Защита от перезаряда: 1000 A пост./перем. тока (СКЗ).
    Погрешность определена для силы тока ≥ 10 А; ниже 2 % от диапазона тока добавить 20 единиц.
    Функция Диапазон Разрешение Точность
    Мощность постоянного тока 0,00–99,99 кВт 0,01 кВт ±(3,0 % + 10 разрядов)
    100,0–999,9 кВт 0,1 кВт ±(3,0 % + 5 разрядов)
    Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
    Напряжение > 10 В; сила тока ≥ 10 А; коэффициент мощности Pf ≥ 0,5; ниже 2 % диапазона добавить 20 единиц.
    Мощность переменного тока (активная, полная, реактивная) 0,00–99,99 кВт/кВА/кВАр 0,01 кВт/кВА/кВАр ±(3,0 % + 10 разрядов)
    100,0–999,9 кВт/кВА/кВАр 0,1 кВт/кВА/кВАр ±(3,0 % + 5 разрядов)
    Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
    Погрешность определена для синусоидального сигнала 20–75 Гц; напряжение > 10 В; сила тока ≥ 10 А; коэффициент мощности Pf ≥ 0,5; ниже 2 % диапазона добавить 20 единиц.
    Коэффициент мощности/смещение коэффициента мощности 0,20–1,00 0,01 ±3°
    Погрешность определена для синусоидального сигнала 20–75 Гц; напряжение > 10 В; сила тока ≥ 10 А; ниже 2 % диапазона напряжения и тока добавить 2°.
    Энергия (активная, полная, реактивная) 0,000–9,999 кВт·ч/кВ·ч/кВАр·ч 0,001 кВт·ч/кВ·ч/кВАр·ч ±(3,0 % + 10 разрядов)
    10,00–99,99 кВт·ч/кВ·ч/кВАр·ч 0,01 кВт·ч/кВ·ч/кВАр·ч ±(3,0 % + 5 разрядов)
    Защита от перезаряда: 1000 В постоянного/переменного тока (СКЗ), 1000 А постоянного/переменного тока (СКЗ).
    Погрешность определена для синусоидального сигнала 20–75 Гц; напряжение > 10 В; сила тока ≥ 10 А; коэффициент мощности Pf ≥ 0,5; ниже 2 % диапазона добавить 20 единиц.
    Общие характеристики
    Параметр Значение
    Класс безопасности  КАТЕГОРИЯ IV 600 В, КАТЕГОРИЯ III 1000 В. Соответствует стандарту UL 61010-1, 61010-2-030, 61010-2-033 и 61010-031. Сертифицировано по стандарту CSA С22.2, № 61010-1, 61010-2-30, 61010-2-033 и 61010-031

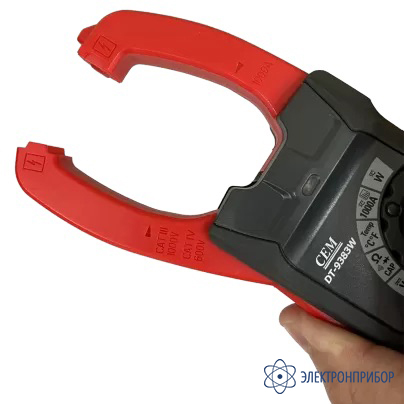

    Раскрытие захвата клещей Приблизительно 33 мм (1,26″)
    Дисплей ЖК
    Датчик Термопара
    ЖК-дисплей RGB-дисплей с максимальным показанием 6000
    Пределы измерений Индикация выхода за пределы диапазона «OL»
    Питание Три батарейки 1,5 ААА
    Тип датчика К
    Рабочая высота, м Максимум 2000 метров (7000 футов)
    Входное сопротивление 10 МОм (постоянный и переменный ток)
    Ток пусковой 100 мс
    Bluetooth 4.0, 2.4 ГГц, питание Класс 2
    Время измерения 3 показания в секунду, скорость номинальная
    Индикатор низкого заряда батареи Есть
    Автоматическое выключение прибора Приблизительно через 15 минут
    Рабочая температура От 5 до 40 °C (от 41 до 104 °F)
    Температура хранения От -20 до 60 °C (от -4 до 140 °F)
    Влажность при эксплуатации Максимум 80 % до 31 °C (87 °F), с линейным снижением до 50 % при 40 °C (104 °F)
    Влажность во время хранения < 80 %
    Функция Bluetooth Есть
    Функция вывода пиковых значений PEAK Есть
    Габаритные размеры 239 × 80 × 49 мм
    Вес 350 г

    Точность рассчитывается как (% показания + (число разрядов * разрешение)) при температуре от 18 до 28 °C; относительная влажность < 75 %.

  • Комплект поставки DT-9383W

    № Наименование Количество
    1 Токоизмерительные клещи DT-9383W 1
    2 Термопара типа К 1
    3 Переходник для подключения термопары типа К 1
    4 Комплект измерительных щупов 1
    5 Батарейки 1,5 В (ААА) 3
    6 Мягкий чехол 1
    7 Руководство по эксплуатации 1
    8 Гарантийный талон 1
    9 Упаковочная коробка 1
