Клещи электроизмерительные (токоизмерительные, токовые)

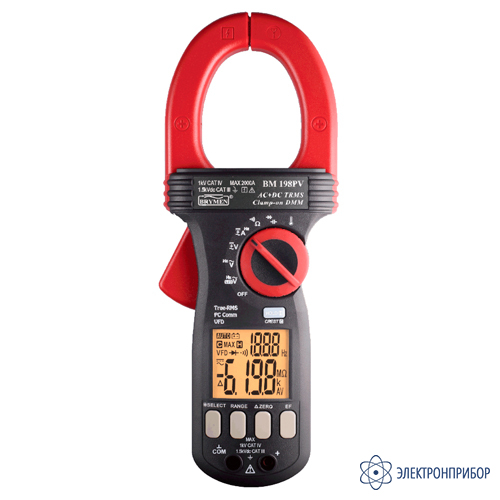

ВМ198PV — токоизмерительные клещи

Код товара: 81422
  • в наличии

    • Гарантия

      1 год

    • Производитель

      Brymen

    Назначение токоизмерительных клещей ВМ198PV:

    Токовые клещи BM198PV имеют диапазон измерения силы тока до 2000 А и напряжения до 1500 В. Данный прибор оснащён защитой от перенапряжений CAT III 1500VDC. Это делает их оптимальным прибором для измерений высоких постоянных напряжений солнечных панелей. Цифровое табло имеет двойную индикацию измеряемых величин. Результаты измерений можно перенести на ПК с помощью USB адаптера BRUA-19X.

    Преимущества и особенности токоизмерительных клещей ВМ198PV:

    • удержание показаний дисплея;
    • подсветка;
    • измерение истинных СКЗ с постоянной составляющей;
    • фильтр низких частот;
    • программное обеспечение для ПК;
    • двухразрядный дисплей;
    • регистрация пиковых значений;
    • категория перенапряжения CAT III 1500 Vdc и CAT IV 1000 В.

  • Технические характеристики токоизмерительных клещей ВМ198PV:

    Параметр Значение
    Постоянное напряжение
    Диапазон 6 В, 60 В, 600 В, 1000 В – 1500 В Погрешность 0,5% + 5 е.м.р.
    Переменное напряжение
    Диапазон 6 В, 60 В, 600 В, 1000 В Погрешность полосы частот 50 Гц – 400 Гц 1,2% + 5 е.м.р.
    Диапазон 6 В, 60 В, 600 В, 1000 В (с ФНЧ) Погрешность полосы частот 10 Гц – 20 Гц 4% + 80 е.м.р.
    Погрешность полосы частот 20 Гц – 200 Гц 2% + 60 е.м.р.
    Погрешность полосы частот 200 Гц – 400 Гц 7% + 80 е.м.р.
    Переменное + постоянное напряжение
    Диапазон 6 В, 60 В, 600 В, 1000 В Погрешность полосы частот 50 Гц – 400 Гц 1,4% + 7 е.м.р.
    Регистрация пиковых значений
    Погрешность режима измерения + 250 е.м.р. для изменений длительностью более 5 мс
    Постоянная сила тока
    Диапазон 200 А, 0 – 500 А Погрешность 2,0% + 5 е.м.р.
    Диапазон 500 – 2000 А Погрешность 3,0% + 5 е.м.р.
    Переменная сила тока
    Диапазон 200 А Погрешность полосы частот
    50 Гц – 60 Гц    		 2,0% + 5 е.м.р.
    Диапазон 0 – 500 А 2,5% + 5 е.м.р.
    Диапазон 500 – 2000 А 3,0% + 5 е.м.р.
    Диапазон 200 А Погрешность полосы частот 40 Гц – 50 Гц и 60 Гц – 400 Гц 2,5% + 5 е.м.р.
    Диапазон 0 – 500 А 3,0% + 5 е.м.р.
    Диапазон 500 – 1000 А 3,5% + 5 е.м.р.
    Диапазон 1000 – 2000 А Не нормируется
    Постоянная + Переменная сила тока
    Диапазон 200 А, 2000 А Погрешность полосы частот 50 Гц – 60 Гц 3,0% + 8 е.м.р.
    Диапазон 200 А, 0 – 1000 А Погрешность полосы частот
    40 Гц – 50 Гц и 60 Гц – 400 Гц    		 3,5% + 8 е.м.р.
    Диапазон 1000 – 2000 А Не нормируется
    Сопротивление
    Диапазон 600 Ом, 6 кОм, 60 кОм Погрешность 0,5% + 5 е.м.р.
    Диапазон 600 кОм Погрешность 0,8% + 5 е.м.р.
    Диапазон 6 МОм Погрешность 1,2% + 5 е.м.р.
    Диапазон 40 МОм Погрешность 2,3% + 5 е.м.р.
    Прозвон
    Порог срабатывания сигнала: от 10 Ом до 200 Ом, время отклика сигнала: примерно 32 мс.
    Испытание диода
    Испытательная сила тока 0,56 мА
    Напряжение холостого хода До 1,8 В
    Диапазон 2 В Погрешность 1% + 3 е.м.р.
    Ёмкость
    Диапазон 60 нФ, 600 нФ, 6 мкФ Погрешность 2,0% + 5 е.м.р.
    Диапазон 60 мкФ, 600 мкФ Погрешность 3,5% + 5 е.м.р.
    Диапазон 2000 мкФ Погрешность 4,0% + 5 е.м.р.
    Температура
    Диапазон -50 °С – 1000,0 °С Погрешность 0,3% + 4 е.м.р.
    Частота аналоговых сигналов
    Диапазон режима 6 В Чувствительность 2 В Диапазон 40 Гц – 1999 Гц Погрешность: 0,1% + 4 е.м.р.
    Диапазон режима 60 В Чувствительность 20 В
    Диапазон режима 600 В Чувствительность 100 В
    Диапазон режима 1000 В Чувствительность 600 В
    Диапазон режима 200 А Чувствительность 10 А Диапазон 20 Гц – 400 Гц
    Диапазон режима 2000 А Чувствительность 100 А
    Диапазон режима ФНЧ 6 В Чувствительность 0,6 В – 2,4 В Диапазон 10 Гц – 400 Гц
    Диапазон режима ФНЧ 60 В Чувствительность 6 В – 24 В
    Диапазон режима ФНЧ 600 В Чувствительность 60 В – 240 В
    Бесконтактный указатель напряжения
    Частота обнаружения: 50/60 Гц
    Антенна внутри неподвижной губки клещей
    Общие характеристики
    Дисплей 35/6 разрядов, максимальная индикация 6000, максимальная индикация 1999 для частоты
    Скорость обновления 5 раз в секунду
    Рабочая температура 0...+40 °С
    Относительная влажность Не более 80% при температурах до 31 °С, линейно
    снижается до 50% при температуре 40 °С
    Температура хранения -20...+60 °C, до 80% ОВ (батарея извлечена)
    Измерение True RMS (истинное СКЗ)
    Безопасность Сертифицировано по стандартам IEC/EN/CSA_C22.2_No./UL: 61010-1 Изд. 3.0, 61010-2-032 Изд. 3.0, 61010-2-033 Изд. 1.0 и 61010-031 Изд 2.0 для категорий перенапряжения CAT III 600 В и CAT IV 300 В
    Защита от импульсов напряжения 12 кВ (импульс 1,2/50 мкс)
    Источник питания 1,5 В х 2 тип ААА
    Автоматическое отключение Через 34 минуты без использования
    Габариты 264 х 97 х 43 мм
    Масса 608 г
    Зев клещей 55 мм

  • Комплект поставки ВМ198PV

    № Наименование Количество
    1 Токоизмерительные клещи ВМ198PV 1
    2 Измерительные щупы, комплект 1
    3 Термопара типа K с адаптером BKP60 1
    4 Сумка для переноски 1
    5 Руководство по эксплуатации 1

    Дополнительная комплектация ВМ198PV

    (Поставляется за отдельную плату)

    № Наименование
    1 Адаптер интерфейса USB BRUA-19X
    2 Адаптер BKB32 для термопары типа K
