DCL-1200-R, DCL 1200 R

Клещи электроизмерительные (токоизмерительные, токовые)

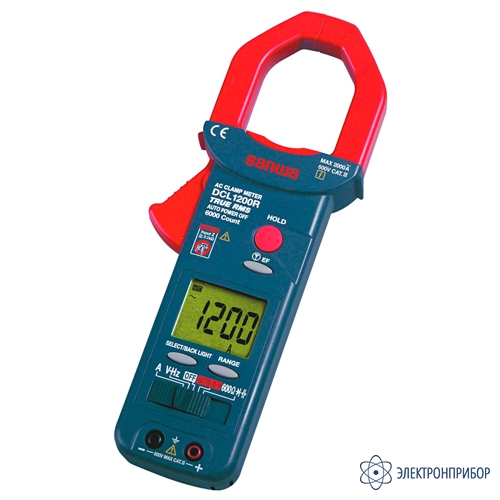

DCL1200R — токовые клещи

Сохранить в PDF Распечатать
  • Описание токовых клещей DCL1200R:

    Токовые клещи DCL1200R - это портативные цифровые токовые клещи, предназначенные для измерения переменного тока до 1200 A, постоянного и переменного напряжения, сопротивления, емкости конденсаторов, частоты, проверки диодов и "прозвонки" цепей и прочего. Токовые клещи DCL1200R характеризуются конструкцией профессионального инструмента, простотой эксплуатации, не утомляют руку и идеальны для электротехнических измерений. Компактный корпус легче других токоизмерительных клещей (на 30 % по сравнению с прочими аналогичными приборами SANWA), что очень удобно для транспортировки.

    Токовые клещи DCL1200R имеют функцию автоматического определения сопротивления / напряжения, а также бесконтактный индикатор напряжения, который укажет на наличие напряжения на измеряемом объекте. В режиме автоматического определения сопротивления/напряжения токовые клещи DCL1200R имеют начальное входное сопротивление около 2KΩ, которое быстро растет с ростом напряжения свыше 50V. Эта функция позволяет автоматически определять и измерять сопротивление, постоянное или переменное напряжение в зависимости оттого, что подано на вход прибора. Поскольку в этом режиме токовые клещи DCL1200R имеют низкое входное сопротивление, то на измеренное значение напряжения не будет оказывать влияние напряжение на смежных проводниках. Поэтому прибор позволяет проводить точные измерения в присутствии больших ЭДС наводок от соседних кабелей в жгуте. Эти токовые клещи позволяют производить измерение истинного среднеквадратического значения для переменного тока и напряжения (TRUE RMS).

    Токовые клещи имеют большой цифровой жидкокристаллический дисплей с подсветкой и с максимальным показанием 6000 отсчетов. Прибор имеет кнопку "HOLD" для фиксации текущего показания измерения на дисплее. Источник питания токовых клещей - два элемента AAA 1.5 В. Токовые клещи DCL1200R имеют функцию автовыключения питания: для увеличения срока службы батареи, если в течение 5-7 минут не производились манипуляции с органами управления прибора, происходит автоматическое выключение питания. Размер зева клещей: 42 мм.

    Токовые клещи DCL1200R идеальны для работы в тесных коммутационных шкафах или кабельном хозяйстве.

    Особенности токовых клещей DCL1200R:

    • Среднеквадратичное измерение напряжения и тока True RMS;
    • Разрядность шкалы: 6000 отсчетов;
    • Быстрое обновление дисплея – 5 раз в секунду;
    • Постоянное напряжение: 6 В: ±0.7%, 60 В: ±1.2%, 600 В: ±2.2%;
    • Переменное напряжение: диапазон 50~60 Гц: 6/60 В: ±1.7%, 600 В: ±2.2%; диапазон 50~500 Гц: 6/60 В: ±2.2%, 600 В: ±2.7%;
    • Переменный ток: 400/1200 А: ±1.7%;
    • Частота: 9.999/99.99/999.9/9.999K/30.00 кГц: ±0.6%;
    • Автовыбор Сопротивление/Напряжение:  сопротивление: 6 кОм: ±1.4%, 60/600 кОм: ±1.2%, 6 МОм: ±2.2%;  постоянное напряжение: 6 В: ±0.7%, 60 В: ±1.2%, 600 В: ±2.2%;
    • Сопротивление: 600 Ом: ±2.2%;
    • Емкость: 100н/1000н/10мк/100мк/2000 мкФ: ±3.7%;
    • Диодный тест;
    • Прозвонка соединений;
    • Подсветка дисплея;
    • Режим запоминания HOLD;
    • Макс. диаметр проводника: 42 мм;
    • Режим автоотключения;
    • Детектирование фазы и оценка напряжения источника электромагнитного поля;
    • Категория безопасности: IEC61010-2-032 (2002) CAT.III 600V Max.
  • Технические характеристики токовых клещей DCL1200R:

    Параметр Диапазоны измерения Погрешность
    Постоянное напряжение 6 В ±0.7%
    60 В ±1.2%
    600 В ±2.2%
    Переменное напряжение диапазон 50 Гц~60 Гц 6/60 В ±1.7%
    600 В ±2.2%
    диапазон 50 Гц~500 Гц 6/60 В ±2.2%
    600 В ±2.7%
    Переменный ток 400/1200 А ±1,7%
    Частота 9.999/99.99/999.9/9.999K/30.00 кГц ±0.6%
    Автовыбор сопротивление 6 кОм  ±1.4%
    60/600 кОм ±1.2%
    6 МОм ±2.2%
    Автовыбор постоянное напряжение 6 В ±0.7%
    60 В ±1.2%
    600 В  ±2.2%
    Автовыбор переменное напряжение диапазон 50 Гц~60 Гц 6/60 В ±1.7%
    600 В ±2.2%
    диапазон 50 Гц~500 Гц 6/60 В ±2.2%
    600 В ±2.7%
    Сопротивление 600 Ом  ±2.2%
    Емкость 100н/1000н/10мк/100мк/2000 мкФ ±3.7%
    Диодный тест Тестовое напряжение 1,6 В
    Прозвон цепи Порог срабатывания между 0 Ом и 155 Ом, тестовое напряжение 0,4 В
    Параметр Значение
    Общие характеристики
    Среднеквадратичное измерение напряжения и тока True RMS Есть
    Разрядность шкалы 6000 отсчетов
    Обновление дисплея 5 раз в секунду
    Максимальный диаметр проводника 42 мм
    Режим запоминания HOLD Есть
    Подсветка дисплея Есть
    Режим автоотключения Есть
    Детектирование фазы и оценка напряжения источника электромагнитного поля Есть
    Категория безопасности IEC61010-2-032 (2002) CAT.III 600V Max
    Питание 2 батареи AAA 1,5 В
    Размеры (ДхШхВ) 238х95х45 мм
    Вес 290 г
  • Комплект поставки DCL1200R

    Наименование Количество
    1 Токоизмерительные клещи DCL1200R 1
    2 Измерительные щупы TL-23a 1
    3 Транспортировочная сумка 1
    4 Батарея 1
    5 Руководство по эксплуатации 1
