CMI2000, СМИ-2000, CM-I2000

Клещи электроизмерительные (токоизмерительные, токовые)

CMI-2000 — промышленные токовые клещи

Код товара: 50742
  • 67607-17

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      67607-17 до 30.05.2022

    • Производитель

      Greenlee Textron, США

    • Артикул

      GT-CMI-2000

    Сертификаты

    Описание промышленных токовых клещей CMI-2000:

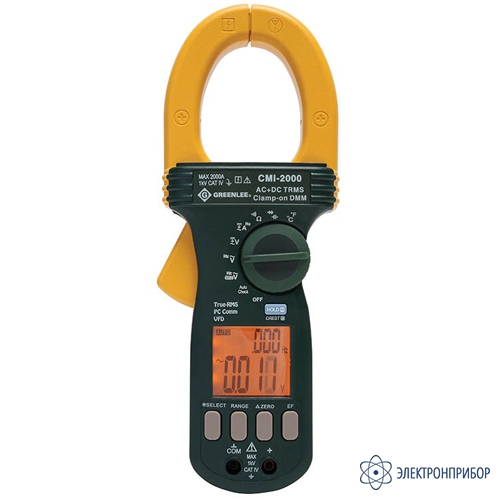

    CMI-2000 - промышленные токовые клещи, которые позволяют в широком диапазоне и с большой точностью провести измерение параметров электрической цепи. Они измеряют постоянный и переменный ток до 2000 А, постоянное и переменное напряжение до 1000 В, сопротивление, емкость и температуру, позволяют выполнить прозвонку цепи и тест диодов. Благодаря большому ЖК дисплею с возможностью отображения двух результатов измерения и удобно расположенным органам управления клещи CMI-2000 могут использоваться даже в условиях недостаточного рабочего пространства.

    Особенности промышленных токовых клещей CMI-2000:

    • Режим измерения среднеквадратического значения True RMS*;
    • Режим AutoCheck™**;
    • Переменный и постоянный ток до 2000А;
    • Переменное и постоянное напряжение до 1000В;
    • Бесконтактное определение напряжения;
    • Сопротивление до 40 МОм;
    • Измерение пик фактора (Crest);
    • Емкость до 2500 мкФ;
    • Частота, прозвонка цепи и проверка диодов;
    • Режим относительный измерений;
    • Возможность фиксации измеренного значения;
    • Подсветка дисплея;
    • Автоотключение при бездействии.

    * Значение, измеренное в режиме AC + DС True RMS, отражает суммарное эффективное значение RMS, независимо от формы сигнала.

    • Перегреванию трансформаторов, генераторов и электродвигателей;
    • Преждевременному срабатыванию автоматических выключателей;
    • Перегоранию предохранителей;
    • Перегреванию нейтрали из-за присутствия в ней тройных гармоник;
    • Вибрации шин и электрических панелей.

    ** В режиме AutoCheck™ токовые клещи CMI-2000 способны различать напряжение переменного тока, напряжение постоянного тока и сопротивление. Если входное напряжение находится в пределах 1,5 В - 1000 В, его величина будет отображаться инструментом в соответствии с соответствующими единицами измерения ACV или DCV. Единицы измерения определяются тем, какая составляющая входного сигнала имеет большую пиковую величину. Если на входе инструмента нет напряжения, но имеется сопротивление ниже 10 Мом, инструмент будет показывать значение сопротивления. Если сопротивление находится в пределах, указанных для подачи звукового сигнала (10 Ω - 200 Ω), инструмент будет подавать звуковой сигнал. Режим удобен для использования в начале измерений, позволит быстро сориентироваться в ситуации, локализовать и устранить неисправность.

    • Подсветка дисплея. Функция позволяет повысить комфортность проведения измерений в условиях недостаточного освещения;
    • Автоотключение и индикатор заряда батареи. Функции позволяют сэкономить заряд батареи и вовремя предупредить о необходимости ее замены.

  • Технические характеристики промышленных токовых клещей CMI-2000:

    Диапазон Погрешность
    40 Гц до 50 Гц† 50 Гц до 60 Гц† 60 Гц до 400 Гц†
    Переменный ток (Стандартный режим)
    0.0 A до 200.0 A ± (2.5% + 0.5 A) ± (2.0% + 0.5 A) ± (2.5% + 0.5 A)
    0 A до 500 A ± (3.0% + 5 A) ± (2.5% + 5 A) ± (3.0% + 5 A)
    500 A до 1000 A ± (3.5% + 5 A) ± (3.5% + 5 A) ± (3.5% + 5 A)
    1000 A до 2000 A не установлено ± (3.0% + 5 A) не установлено
    Постоянный ток (Стандартный режим)
    0.0 A до 200.0 A  ± (2.0% + 0.5 A)
    0 A до 500 A ± (2.0% + 5 A)
    500 A до 2000 A ± (3.0% + 5 A)
    Режим измерения AC + DC
    0.0 A до 200.0 A ± (3.5% + 0.8 A) ± (3.0% + 0.8 A) ± (3.5% + 0.8 A)
    0 A до 1000 A ± (3.5% + 8 A)  ± (3.0% + 8 A)  ± (3.5% + 8 A)
    1000 A до 2000 A не установлено ± (3.0% + 5 A) не установлено
    †  – включает погрешность от влияния соседних токоведущих кабелей < 0.1 A/A.
    Переменное напряжение (режим AutoCheck™)
    6.000 В - ± (1.5% + 0.005 В)* -
    60.00 В - ± (1.5% + 0.05 В) -
    600.0 В - ± (1.5% + 0.5 В) -
    1000 В - ± (1.5% + 5 В) -
    Постоянное напряжение (режим AutoCheck™)
    6.000 В ± (1.3% + 0.005 В)*
    60.00 В ± ( 1.3% + 0.05 В)
    600.0 В ± (1.3% + 0.5 В)
    1000 В ± (1.3% + 5 В)
    Диапазон Погрешность
    10 Гц до 20 Гц 20 Гц до 200 Гц 200 Гц до 400 Гц*
    Переменное напряжение (режим VFD)
    6.000 В ± (4.0% + 0.080 В)  ± (2.0% + 0.060 В) ± (7.0% + 0.080 В)
    60.00 В ± (4.0% + 0.80 В) ± (2.0% + 0.60 В)  ± (7.0% + 0.80 В)
    600.0 В ± (4.0% + 8.0 В) ± (2.0% + 6.0 В) ± (7.0% + 8.0 В)
    1000 В ± (4.0% + 80 В) ± (2.0% + 60 В) ± (7.0% + 80 В)
    Диапазон Погрешность на частоте 50 Гц до 400 Гц
    Переменное напряжение (Стандартный режим)
    6.000 В ± (1.2% + 0.005 В)
    60.00 В ± (1.2% + 0.05 В)
    600.0 В ± (1.2% + 0.5 В)
    1000 В ± (1.2% + 5 В)
    Переменное напряжение (режим AC + DC)
    6.000 В ± (1.4% + 0.007 В)
    60.00 В ± (1.4% + 0.07 В)
    600.0 В ± (1.4% + 0.7 В)
    1000 В ± (1.4% + 7 В)
    Диапазон Погрешность
    Постоянное напряжение (Стандартный режим)
    6.000 В ± (0.5% + 0.005 В)
    60.00 В ± (0.5% + 0.05 В)
    600.0 В ± (0.5% + 0.5 В)
    1000 В ± (0.5% + 5 В)
    Типовое напряжение Диапазон напряжений (частота 50 Гц до 60 Гц) Индикация
    Бесконтактное обнаружение напряжения
    89 В 12 В ~ 165 В –
    177 В 81 В ~ 272 В –  –
    589 В 178 В ~ 1000 В – – – – –
    Функция Диапазон Чувствительность (синус RMS) * Погрешность в диапазоне  xx.xx Погрешность в диапазоне погрешность в диапазоне  xxx.x
    Частота
    6.000 В 40.0 Гц ~ 1999 Гц 2.000 В xxx.x ± (0.1% + 0.4 Гц)
    60.00 В 20.00 В xxxx ± (0.1% + 4 Гц)
    600.0 В 100.0 В
    1000 В 600 В**
    200.0 A 20 Гц ~ 400 Гц 10.0 A
    2000 A 100.0 В
    6.000 В VFD 10 Гц ~ 400 Гц 0.6 В ~ 2.4 В†
    60.00 В VFD 6 В ~ 24 В†
    600.0 В VFD 60 В ~ 240 В†
    Диапазон Погрешность
    Сопротивление
    600.0 Oм ± (0.5% + 0.5 Ом)
    6.000 кОм ± (0.5% + 0.005 кОм)
    60.00 кОм ± (0.5% + 0.05 кОм)
    600.0 кОм ± (0.8% + 0.5 кОм)
    6.000 МОм ± (1.2% + 0.005 МОм)
    40.00 МОм* ± (2.3% + 0.05 МОм)
    В режиме AutoCheck™ максимальный диапазон 10.00 МОм.
    Прозвонка цепи
    Диапазон сопротивлений 10 Ом – 250 Ом; Время ответа: 32 мс
    Емкость
    60.00 нФ ± (2.0% + 0,05 мкФ)
    600.0 нФ ±( 2.0% + 0.5 нФ)
    6.000 мкФ ± (2.0% + 0.005 мкФ)
    60.00 мкФ ± (3.5% + 0.05 мкФ)
    600.0 мкФ ± (3.5% + 0,5 мкФ)
    2000 мкФ ± (4.0% + 5 мкФ)
    Диапазон Время ответа
    Прозвонка контактов
    10 Ом - 200 Ом 32 мс
    Диапазон Погрешность Ток тест Напряжение ХХ
    Проверка диодов
    1.000 В ± (1.0% + 0.003 В) 0.56 мA < 1.8 VDC
    Диапазон Погрешность
    Температура
    -50 °C ~ 1000 °C ± (0.3% + 4 °C)
    Параметр Значение
    Общие параметры
    Тип дисплея LCD, 3-5/6 дюймов, цифровой, максимальное число на дисплее – 6000
    Изменение полярности Автоматически
    Время обновления 5 раз/сек
    Температура 0 °C до 31 °C
    Относительная влажность 0% до 80% без конденсации
    Высота над уровнем моря до 2000 м
    Температура -50 °C ~ 1000 °CC
    Относительная влажность 0% до 80% без конденсации (с извлеченной батареей)
    Питание 2 батареи по 1,5 В типа (IEC LR06)
    Габариты 264 мм x 97 мм x 43 мм
    Зев 55 мм

  • Комплект поставки CMI-2000

    № Наименование Количество
    1 Промышленные токовые клещи CMI-2000 1
