КТ-100-В, КТ 100 В, КТ100В, KT-100-B, KT 100 B, KT100B,

Клещи электроизмерительные (токоизмерительные, токовые)

КТ-100-В клещи токоизмерительные с модулем bluetooth

Код товара: 84589
  • Клещи токоизмерительные с модулем bluetooth КТ-100-В Клещи токоизмерительные с модулем bluetooth КТ-100-В Клещи токоизмерительные с модулем bluetooth КТ-100-В

    Назначение клещей токоизмерительных с модулем bluetooth КТ-100-В:

    Клещи токоизмерительные КТ-100-В предназначены для преобразования среднеквадратичного значения силы переменного тока в цифровые значения с отображением результата на встроенном индикаторе, оснащены модулем bluetooth, для передачи результатов измерения на смартфон. Применяются для оперативного контроля силы переменного тока в цепях с номинальным напряжением до 10 кВ включительно без необходимости разрыва контролируемой цепи.

    Дополнительно к клещам разработан комплект для измерения тока на воздушной ЛЭП непосредственно с земли. Он включает в себя штангу оперативную (6,6 м) и специальные накладки на губки клещей.

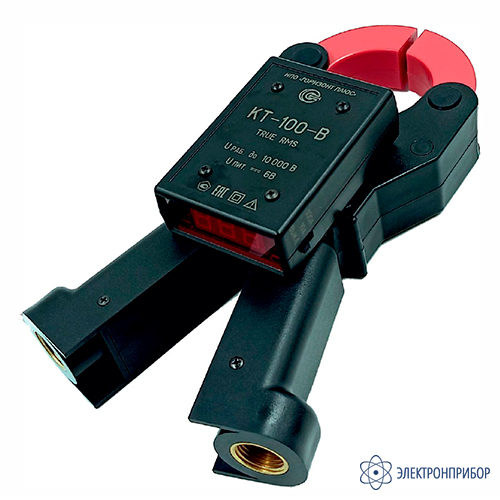

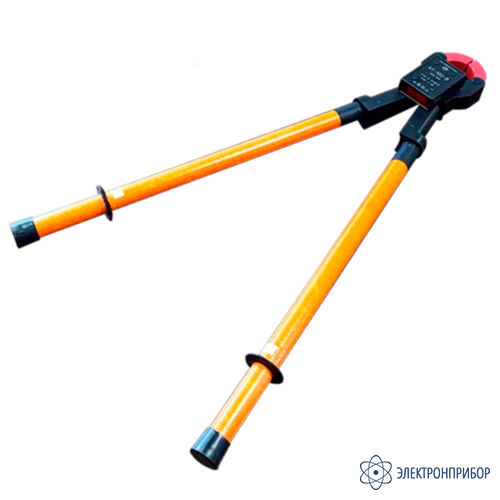

    Клещи токоизмерительные КТ-100-В состоят из корпуса, включающего в себя разъемный трансформатор тока, печатную плату с электронной схемой обработки сигнала, цифровой светодиодный индикатор, а также изолирующие ручки, которые прикручивают к корпусу.

    Особенности клещей токоизмерительных с модулем bluetooth КТ-100-В:

    • измеряемый ток в диапазоне 10/100 А.
    • напряжение на токовой шине не более 10 000 В;
    • диаметр раскрытия губок - 54 мм;
    • удаленное фиксирование и снятие с воздушной линии;
    • возможность измерения с земли;
    • использование стандартных оперативных штанг;
    • удаленная передача показаний;
    • удобный интерфейс на смартфоне (управление со смартфона);
    • подсветка зоны измерения.

  • Технические характеристики клещей токоизмерительных с модулем bluetooth КТ-100-В:

    Параметр Значение
    Верхний предел диапазона преобразования силы переменного тока, А1 10, 100
    Частота преобразуемой силы переменного тока, Гц 50
    Пределы допускаемой основной приведенной погрешности преобразования силы переменного тока, %2 ±1,0
    Пределы допускаемой дополнительной приведенной погрешности преобразования переменного силы тока для температурной группы, %
    - группа А
    - группа В
    - группа С
    ±0,3
    ±0,4
    ±0,5
    Источник питания 4 элемента ААА
    Напряжение питания, В 6
    Ток потребления по цепи питания не более, мА
    - без подсветки зоны измерения
    - с подсветкой зоны измерения
    60
    90
    Средняя наработка на отказ, не менее, ч 40000
    Средний срок службы, лет 25
    Размер отверстия под входную токовую шину, мм 54
    Габаритные размеры (в исполнении со стандартными изолирующими ручками), не более, мм
    - без накладок
    - с накладками
    785×435×72
    921×435×72
    Масса, не более, кг 1,5
    Нормальные условия применения температура окружающего воздуха +20±5°C;
    относительная влажность 30…80%;
    атмосферное давление 650…800 мм рт. ст.
    Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном) температурная группа А 0...+50°С;
    температурная группа В -10...+50°С;
    температурная группа С -40…+50°C;
    относительная влажность до 90% при +25°C;
    атмосферное давление 650…800 мм. рт. ст.

    Примечание:
    1 Нижний предел диапазона преобразования силы переменного тока 0 А;
    2 За нормирующее значение принимается верхний предел диапазона преобразования силы переменного тока.

  • Комплект поставки КТ-100-В

    № Наименование Количество
    1 Клещи токоизмерительные с модулем bluetooth КТ-100-В 1
    2 Сумка-чехол с плечевым ремнем 1
    3 Упаковочная тара 1
    4 Паспорт 1

    Дополнительная комплектация КТ-100-В

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект для монтажа на воздушные ЛЭП (штанга оперативная (6,6 м) и специальные накладки на губки клещей)
