DT396, DT 396

Клещи электроизмерительные (токоизмерительные, токовые)

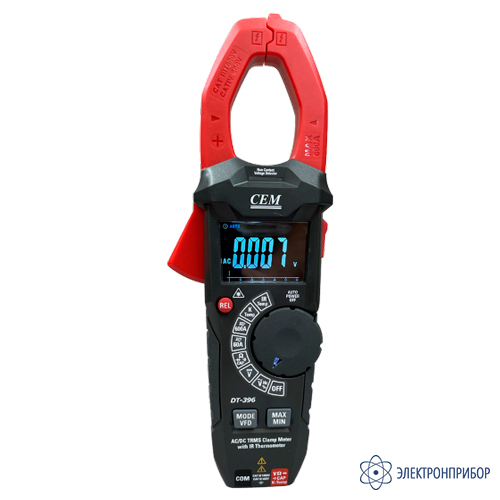

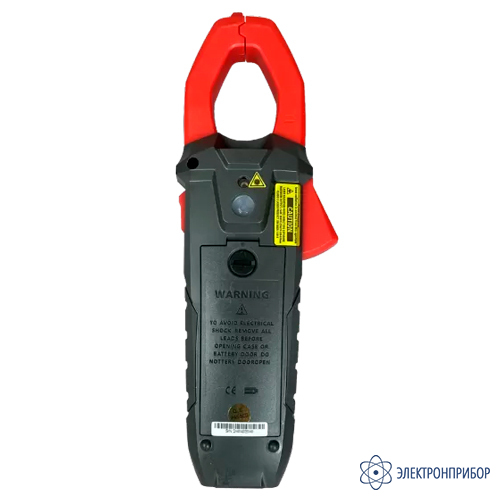

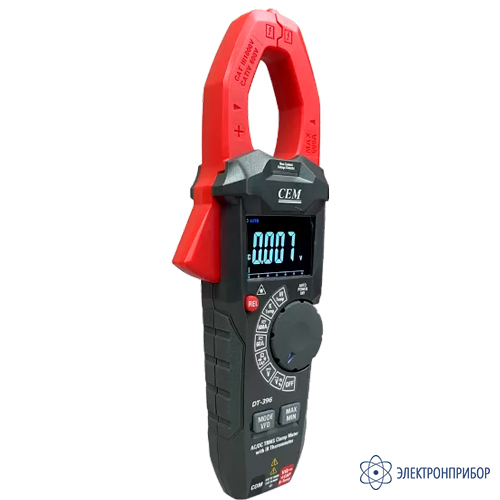

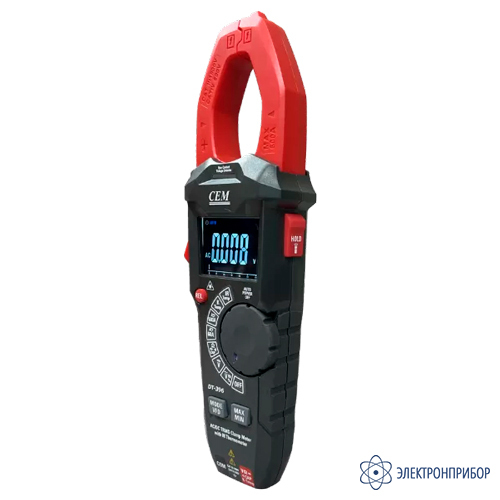

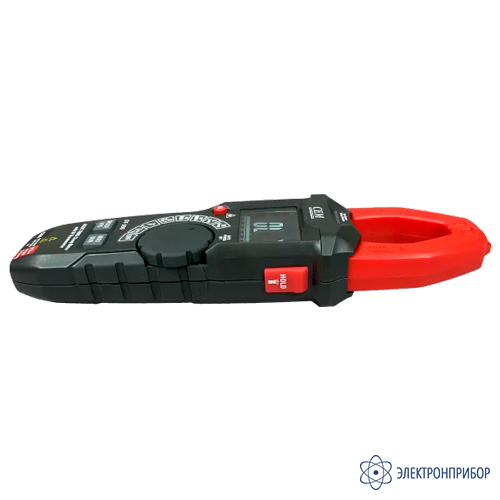

DT-396 — токоизмерительные клещи с пирометром

Код товара: 82919

    • Гарантия

      2 года

    • Производитель

      CEM, Китай

    • Артикул

      685538

    Сертификаты

    Описание токоизмерительных клещей с пирометром DT-396:

    TrueRMS, напряжение постоянного и переменного тока 1000 В, погрешность 1 %, постоянный и переменный ток 600 A, погрешность 2,5 %, измерение сопротивления 60 МОм, емкости 100 мФ, частоты 10 кГц, температуры -20...+1000 °С, проверка диодов, «прозвонка» цепи, ЖК-дисплей 6000 отсчетов, ИК-датчик, термопара тип К, захват 33 мм.

  • Технические характеристики токоизмерительных клещей с пирометром DT-396:

    Функция Диапазон Разрешение Точность
    Постоянный ток 60 A 0,01 А ±(2,8 % + 8 разрядов)
    600 A 0,1 А ±(2,8 % + 5 разрядов)
    Переменный ток (50/60 Гц) 60 A 0,01 А ±(1,5 % + 10 разрядов)
    600 A 0,1 А
    Напряжение постоянного тока 600 мВ 0,1 мВ ±(0,8 % + 4 разряда)
    6 В 0,001 В ±(1,2 % + 5 разрядов)
    60 В 0,01 В
    600 В 0,1 В
    1000 В 1 В
    Напряжение переменного тока 6 В 0,001 В ±(1,5 % + 5 разрядов)
    60 В 0,01 В
    600 В 0,1 В
    1000 В 1 В
    Сопротивление 600 Ом 0,1 Ом ±(1,5 % + 6 разрядов)
    6 кОм 0,001 кОм ±(2,0 % + 5 разрядов)
    60 кОм 0,01 кОм
    600 кОм 0,1 кОм
    6 МОм 0,001 МОм ±(2,8 % + 10 разрядов)
    60 МОм 0,01 МОм
    Емкость 999,9 нФ 0,1 нФ ±(4 % + 6 разрядов)
    9,999 мкФ 0,001 мкФ
    99,99 мкФ 0,01 мкФ
    999,9 мкФ 0,1 мкФ
    9,999 мФ 0,001 мФ ±(6 % + 15 разрядов)
    99,99 мФ 0,01 мФ
    Частота от 5 до 9,999 Гц 0,001 Гц ±(1,5 % + 6 разрядов)
    99,99 Гц 0,01 Гц
    999,9 Гц 0,1 Гц
    9,999 кГц 0,001 кГц
    Чувствительность: > 8 В (среднеквадратичное значение).
    Рабочий цикл от 20,0 % до 80,0 % 0,1 % ±(1,2 % + 5 разрядов)
    Чувствительность: > 8 В (среднеквадратичное значение).
    Измерение температуры термопарой типа K от -20,0 до 1000 °C 0,1 °C ±(3 % + 3 °C)
    от -4,0 до 1800 °F 0,1 °F ±(3 % + 6 °F)
    Точность щупа не указывается.
    Измерение температуры по ИК-излучению от -30,0 до 350,0 °C 0,1 °C ±3 °C при температуре от -30 до 0 °C
    ±2,0 % или ±2 °C при температуре от 0 до 350 °C
    от -22,0 до 662,0 °F 0,1 °F ±5 °F при температуре от -22 до 32 °F
    ±2,0 % или ±4 °F при температуре от 32 до 662 °F
    D:S = 4:1
    Примечание:
    Точность указывается как ± (% от показания + значение младшего разряда) при температуре 23 °C ± 5 °C и относительной влажности менее 80 %. Упомянутый выше индекс точности относится к точности в диапазоне 40–60 % для каждого диапазона измерения. Показатель точности измерения тока вне диапазона измерений увеличился на 1,5 %, а точность других функций измерения увеличилась на 1 %. Убедитесь, что форма сигнала представляет собой синусоиду. Оценка точности тока основывается на положении центра клещей.
    Общие характеристики
    Параметр Значение
    Класс безопасности Для использования внутри помещений в соответствии с категорией перенапряжения II, степень загрязнения 2. Категория II включает локальный уровень, бытовую технику, переносное оборудование и т. д. с переходными перенапряжениями ниже категории перенапряжения III.
    Дисплей ЖК, 6000 отсчетов
    Рабочая высота Максимум 2000 метров
    Входное сопротивление ≥ 10 МОм (напряжение постоянного и переменного тока)
    Частота переменного тока 50–60 Гц (сила переменного тока)

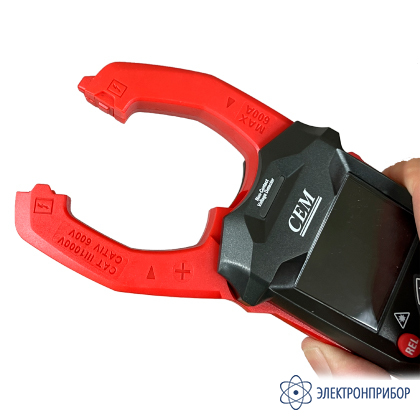

    Размер охвата 33 мм
    Проверка диодов Испытательный ток обычно составляет 0,3 мА; напряжение разомкнутой цепи обычно составляет 3,2 В постоянного тока.
    Проверка целостности цепи Пороговое значение < 50 Ом; тестовый ток < 0,5 мА
    Полоса пропускания 50-1000 Гц (напряжение переменного тока)
    Время измерения 2 в секунду, скорость номинальная
    Индикация Отображается «OL» при превышении диапазона

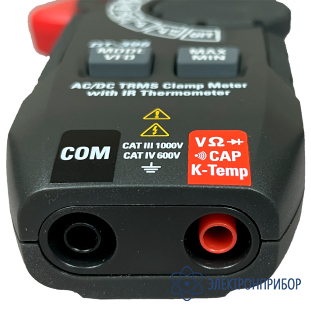

    Категория перенапряжений Категория III 1000 В, категория IV 600 В
    Индикатор низкого заряда батареи Есть
    Автоматическое выключение прибора Приблизительно 15 минут
    Рабочая температура от 5 до 40 °C
    Температура хранения от -20 до 60 °C
    Влажность при эксплуатации, % Максимум 80 % до 31 °C, с линейным снижением до 50 % при 40 °C
    Влажность во время хранения, % Относительная влажность < 80 %
    Элемент питания 3 x 1,5 В ААА

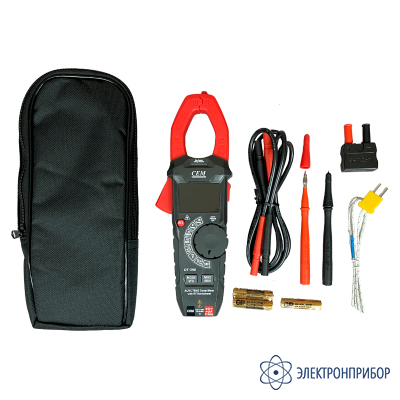

  • Комплект поставки DT-396

    № Наименование Количество
    1 Токоизмерительные клещи с пирометром DT-396 1
    2 Кабель измерительный 2
    3 Наконечника для измерительного кабеля 2
    4 Батарейка ААА 1,5 В 3
    5 Термопара типа К 1
    6 Переходник для подключения термопары типа К 1
    7 Мягкий чехол 1
    8 Руководство по эксплуатации 1
    9 Гарантийный талон 1
    10 Упаковочная коробка 1
