СМP402, СМP 402

Клещи электроизмерительные (токоизмерительные, токовые)

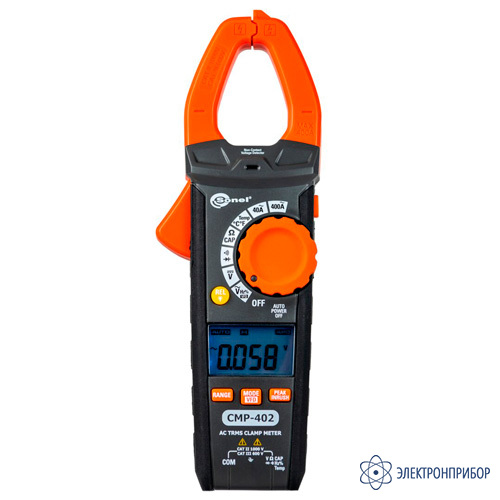

СМP-402 — клещи электроизмерительные

Код товара: 80902
  • 89688-23

    • Гарантия

      2 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      89688-23 до 07.08.2028

    • Производитель

      Sonel

    • Артикул

      WMRUCMP402

    Сертификаты

    Назначение клещей электроизмерительных СМP-402:

    Клещи электроизмерительные CMP-402 – многофункциональные токоизмерительные клещи, разработанные для измерения основных электрических величин. Максимальный измерительный зев составляет 30 мм.

    Функциональные возможности клещей электроизмерительных СМP-402:

    • измерение переменного тока до 400 А (True RMS);
    • режим измерения пусковых токов (время интегрирования 100 мс);
    • измерение напряжения постоянного/переменного тока до 1000 В (True RMS);
    • измерение в цепях частотных преобразователях VFD;
    • бесконтактная индикация наличия напряжения переменного тока;
    • измерение сопротивления;
    • измерение емкости;
    • измерение температуры;
    • измерение частоты;
    • тестирование диодов;
    • контроль целостности электрических соединений;
    • фонарик.

  • Технические характеристики клещей электроизмерительных СМP-402:

    Напряжение постоянного тока
    Диапазон Разрешение Основная погрешность Входное сопротивление
    4,000 В 0,001 В ± (1,0 % и.в.+ 3 е.м.р) 10 МОм
    40,00 В 0,01 В
    400,0 В 0,1 В ± (1,2 % и.в.+ 5 е.м.р)
    1000 В 1 В
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Напряжение переменного тока (True RMS) и VFD
    Диапазон Разрешение Основная погрешность для частоты 50…60 Гц (все формы сигнала) Основная погрешность для частоты 50 Гц … 1 кГц (синусоидальная форма)
    4,000 В 0,001 В ± (1,2 % и.в. + 8 е.м.р) ± (1,2 % и.в.+ 5 е.м.р)
    40,00 В 0,01 В
    400,0 В 0,1 В
    1000 В 1 В ± (1,5 % и.в. + 5 е.м.р) ± (1,5 % и.в.+ 5 е.м.р)
    Значения силы тока определены в границах от 5 до 100 % диапазона.
    Входное сопротивление 10 МОм.
    Диапазон частоты: 50…1000 Гц.
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Диапазон напряжения переменного тока для режима VFD: 100…600 В.
    Переменный ток (True RMS)
    Диапазон Разрешение Основная погрешность
    40,00 А 0,01 А ± (2,0 % и.в. + 8 е.м.р)
    400,0 А 0,1 А ± (2,5 % и.в. + 8 е.м.р)
    Значения силы тока определены в границах от 5 до 100 % диапазона.
    Диапазон частоты: 50…60 Гц.
    Защита от перегрузки 400 А.
    Сопротивление
    Диапазон Разрешение Основная погрешность
    400,0 Ом 0,1 Ом ± (1,0 % и.в. + 4 е.м.р)
    4,000 кОм 0,001 кОм ± (1,5 % и.в. + 2 е.м.р)
    40,00 кОм 0,01 кОм
    400,0 кОм 0,1 кОм
    4,000 MОм 0,001 МОм ± (2,0 % и.в. + 5 е.м.р)
    40,0 МОм 0,01 МОм ± (3,0 % и.в. + 8 е.м.р)
    Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
    Ёмкость
    Диапазон Разрешение Основная погрешность
    9,999 нФ 0,001 нФ не определено
    99,99 нФ 0,01 нФ ± (4,5 % и.в. + 20 е.м.р)
    999,9 нФ 0,1 нФ ± (3,0 % и.в. + 5 е.м.р)
    9,999 мкФ 0,001 мкФ
    99,99 мкФ 0,01 мкФ
    999,9 мкФ 0,1 мкФ
    9,999 мФ 0,001 мФ
    99,99 мФ 0,01 мФ ± (5,0 % и.в. + 5 е.м.р)
    Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
    Температура
    Диапазон Разрешение Основная погрешность
    -20,0...1000 °C 0,1 или 1 °C ± (3,0 % и.в. + 3 °C)
    -4,0...1832 °F 0,1 или 1 °F ± (3,0 % и.в. + 5 °F)
    Защита от перегрузки по постоянному/переменному напряжению 300 В RMS.
    Погрешность температурного зонда не учитывается.
    Частота (напряжение)
    Диапазон Разрешение Основная погрешность
    99,99 Гц 0,01 Гц ± (1,0% и.в. + 5 е.м.р)
    999,9 Гц 0,1 Гц
    9,999 кГц 0,001 кГц
    99,99 кГц 0,01 кГц
    Защита от перегрузки по постоянному/переменному напряжению 1000 В RMS.
    Чувствительность: > 2 В RMS.
    Частота (ток)
    Диапазон Разрешение Основная погрешность
    99,99 Гц 0,01 Гц ± (1,0 % и.в. + 5 е.м.р)
    999,9 Гц 0,1 Гц
    Чувствительность: > 20 А, > 45 Гц.
    Коэффициент заполнения импульса
    Диапазон Разрешение Основная погрешность
    20,0...80,0 % 0,1 % ± (1,2 % и.в. + 10 е.м.р)
    Амплитуда импульса: ≥ 5 В.
    Ширина импульса: 0,1…100 мс.
    Частота: 45 Гц…10 кГц.
    Дополнительные характеристики
    Параметр Значениe
    Питание
    Питание измерителя батарея 1,5 В типа LR03 (ААА) 3 штуки
    Категория электробезопасности CAT III/600 В CAT II/1000 В
    Условия окружающей среды и другие технические данные
    Диапазон рабочих температур 5…40 °C при относительной влажности < 80 %
    Диапазон температур при хранении -20…60 °C при относительной влажности < 80%
    Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) IP30
    Нормальные условия для поверки Температура окружающей среды 23 °C ± 2 °C
    Влажность 40…60 %
    Уровень загрязнения 2
    Размеры 220 x 80 x 39 мм
    Масса 266 г (с элементами питания)
    Дисплей ЖКИ с подсветкой  4-х значный
    Высота над уровнем моря ≤ 2000 м
    Зев клещей 30 мм
    Тестирование диодов I=1,0 мA, U0˂3,0 В DC
    Индикация превышения диапазона OL
    Индикация разряда батареи
    Частота измерений 3 измерения / с
    Входное сопротивление 10 MОм (AC/DC)
    Диапазон бесконтактного индикатора переменного напряжения 100…1000 В (50/60 Гц)
    Диапазон измерения частоты AC: - волны синусоидальной формы - произвольной формы 50…2000 Гц 50…60 Гц
    Время отклика для функции PEAK ˂ 10 мс
    Функция INRUSH: - время дискретизации - время интеграции - чувствительность 48 Гц (RMS), 400 kГц (часы) 100 мс > 2 А AC
    Функция VFD: - рабочее напряжение 100…600 В AC
    Время автоотключения 15 минут
    Датчик температуры термоэлектрический зонд типа К
    Класс защиты двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
    Соответствие требованиям ГОСТ ГОСТ IEC 61010-1-2014 ГОСТ IEC 61010-2-032-2014, ГОСТ IEC 61010-2-033-2013

    Сравнительные характеристики серии CMP:

    Функционал CMP-100 CMP-200 CMP-200F CMP-402 CMP-403 CMP-1010 CMP-1015-PV CMP-2000 CMP-3000 CMP-3kR
    Напряжение переменного тока - - 1000 В
    TRMS    		 1000 В
    TRMS    		 1000 В
    TRMS    		 1000 В
    TRMS    		 1000 В
    TRMS    		 750 В
    TRMS    		 1000 В
    TRMS    		 -
    Напряжение постоянного тока - - 1000 В 1000 В 1000 В 1000 В 1500 В 1000 В 1000 В -
    Переменный ток 100 А
    TRMS от 1 мкА    		 200 А
    от 100 мкА    		 200 А
    TRMS    		 400 А
    TRMS    		 400 А
    TRMS    		 1000 А
    TRMS    		 1000 А
    TRMS    		 1500 А
    TRMS    		 3000 А
    TRMS    		 3000 А
    TRMS
    Постоянный ток - - - - 400 А 1000 А 1000 А 2000 А 1000 А -
    Измерение пусковых токов - - - 48 Гц/100 мс 48 Гц/100 мс 48 Гц/100 мс 37,5 Гц/100 мс 60 Гц/100 мс 37,5 Гц/100 мс 5 Гц/1 с
    Сопротивление - - 60 МОм 40 МОм 40 МОм 60 МОм 60 МОм 66 МОм 50 МОм -
    Проверка целостности цепи («прозвонка») - - + + + + + + + -
    Диоды - - + + + + + + + -
    Ёмкость - - 4 мФ 100 мФ 100 мФ 100 мФ 100 мФ 6,6 мФ 5 мФ -
    Частота - - - 100 кГц 100 кГц 100 кГц 10 МГц 1 МГц 50 МГц 40 ... 400 Гц
    Температура - - - -20 … 1000 °С -20 … 1000 °С -20 … 1000 °С -40 … 1000 °С -20 … 1000 °С -100 … 1000 °С -
    Функция RANGE - - - + + + + + - -
    Функция REL - - - + + + + + + -
    Функция HOLD + + + + + + + + + +
    Функция MAX/MIN - + (MAX) + + + + + + + -
    Функция PEAK + - - + + + + - + -
    Регистратор - - - - - - + - - +
    Бесконтактная индикация ~U - - + + + + + - + -
    Фонарик + - + + + + + - + -
    Диаметр обхвата 32 мм 30 мм 16 мм 30 мм 30 мм 35 мм 48 мм 57 мм 48 мм 160 мм
    Интерфейс - - - - - - Bluetooth - Bluetooth Bluetooth
    Рабочая температура 5…40 °С 0…50 °С 5…40 °С 5…40 °С 5…40 °С 5…40 °С 5…40 °С 0…50 °С 5…40 °С 5…40 °С
    Степень защиты IP30 IP40 IP40 IP30 IP30 IP30 IP40 IP20 IP40 IP40

  • Комплект поставки СМP-402

    № Наименование Количество
    1 Клещи электроизмерительные СМP-402 1
    2 Адаптер для термопары WAADATEMK 1
    3 Комплект измерительных проводов CMP WAPRZCMP1 1
    4 Термопара WASONTEMK 1
    5 Футляр 1

    Дополнительная комплектация СМP-402:

    (Поставляется за отдельную плату)

    № Наименование
    1 Адаптер напряжения AHV-3 (WAADAAHV3)
    2 Комплект измерительных проводов CMM/CMP (WAPRZCMP2)
    3 Комплект измерительных проводов CMM/CMP с разъёмами типа «банан» (WAPRZCMX1)
    4 Комплект мини зажимов «Крокодил» CMM/CMP (WAKROKPL10MINI)
    5 Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А голубой (WAPRZ002BUBBF10)
    6 Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А жёлтый (WAPRZ002YEBBF10)
    7 Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А зелёный (WAPRZ002GRBBF10)
    8 Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А красный А (WAPRZ002REBBF10)
    9 Провод измерительный 2 м с разъёмами типа «банан» и предохранителем 10 А чёрный (WAPRZ002BLBBF10)
    10 Термопара типа К байонетный (WASONTEMP)
    11 Термопара типа К металлический (WASONTEMK2)
