CM-1560, СМ-1560, CM1560

Клещи электроизмерительные (токоизмерительные, токовые)

CM-1560 — токовые клещи

Код товара: 50735
  • 67607-17

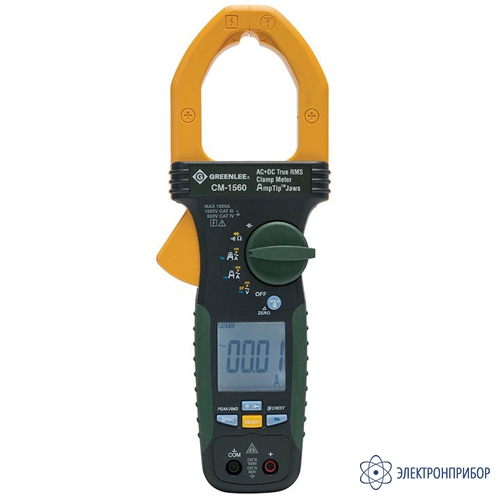

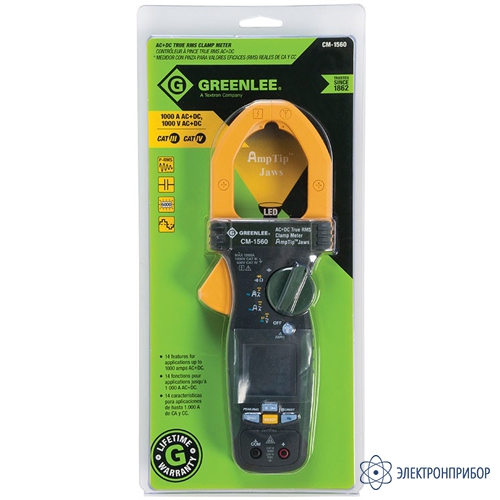

    Токовые клещи CM-1560 Токовые клещи CM-1560

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      67607-17 до 30.05.2022

    • Производитель

      Greenlee Textron, США

    • Артикул

      GT-CM-1560

    Сертификаты

    Описание токовых клещей CM-1560:

    CM-1560 – токовые клещи промышленного исполнения. Они позволяют измерить в широких пределах ток, напряжение, сопротивление, емкость и частоту, определить крест фактор, выполнить прозвонку цепи и проверку диодов. Многочисленные сервисные функции CM-1560 позволяют упростить и ускорить процесс измерений, а высокое качество элементной базы и прочный корпус обеспечит надежность и долговечность клещей.

    Особенности токовых клещей CM-1560:

    • Переменный и постоянный ток до 1000 А;
    • Переменное и постоянное напряжение до 1000 В;
    • Бесконтактное определение напряжения;
    • Сопротивление до 60 кОм;
    • Измерение крест фактора;
    • Емкость до 2500 мкФ;
    • Частота, прозвонка цепи и проверка диодов;
    • Режим относительный измерений;
    • Фиксация максимального, минимального, среднего и текущего значения;
    • Режим AmpTip™ (измерение малых токов с высокой точностью);
    • Подсветка дисплея и рабочего пространства.

  • Технические характеристики токовых клещей CM-1560:

    Диапазон Погрешность
    40 Гц до 100 Гц 100 Гц до 400 Гц
    Режим AmpTip™ (переменный ток)
    0.00 A до 3.99 A ± (1.5% + 0.15 A) ± (2.0% + 0.15 A)
    4.00 A до 60.00 A ± (1.5% + 0.05 A) ± (2.0% + 0.05 A)
    Режим AmpTip™ (постоянный ток)
    0.00 A до 3.99 A ± (1.5% + 0.15 A)
    4.00 A до 60.00 A ± (1.5% + 0.05 A)
    Режим AmpTip™ (переменный + постоянный ток)
    0.00 A до 3.99 A ± (2.0% + 0.17 A)  ± (2.2% + 0.17 A)
    4.00 A до 60.00 A ± (2.0% + 0.07 A) ± (2.2% + 0.07 A)
    Переменный ток (Основной режим)
    0.00 A до 3.99 A ± (1.8% + 0.15 A) ± (2.2% + 0.15 A)
    4.00 A до 60.00 A ± (1.8% + 0.05 A) ± (1.8% + 0.05 A)
    60.0 A до 600.0 A ± (1.8% + 0.5 A)  ± (2.2% + 0.5 A)
    600 A до 1000 A ± (1.8% + 5 A) ± (2.2% + 5 A)
    Постоянный ток (Основной режим)
    0.00 A до 8.99 A ± (1.8% + 0.15 A)
    9.00 A до 60.00 A ± (1.8% + 0.05 A)
    60.0 A до 600.0 A ± (1.8% + 0.5 A)
    600 A до 1000 A ± (1.8% + 5 A)
    Постоянный + Переменный ток (Основной режим)
    0.00 A до 8.99 A ± (2.2% + 0.17 A) ± (2.5% + 0.17 A)
    4.00 A до 60.00 A ± (2.2% + 0.07 A) ± (2.5% + 0.07 A)
    60.0 A до 600.0 A ± (2.2% + 0.7 A) ± (2.5% + 0.7 A)
    600 A до 1000 A ± (2.2% + 7 A) ± (2.5% + 7 A)
    Диапазон Погрешность в диапазоне частот
    40 Гц до 50 Гц 50 Гц до 60 Гц 60 Гц до 200 Гц 200 Гц до 400 Гц
    Переменное напряжение
    600 В ± (1.5% + 0.5 В) ± (0.8% + 0.5 В) ± (1.5% + 0.5 В) ± (10% + 0.5 В)
    1000 В ± (1.5% + 5 В) ± (0.8% + 5 В) ± (1.5% + 5 В) ± (10% + 5 В)
    Постоянное напряжение
    600 В ± (0.8% + 0.5 В)
    1000 В ± (0.8% + 0.5 В)
    Переменное + постоянное напряжение
    600.0 В ± (1.8% + 0.7 В) ± (1.0% + 0.7 В)  ± (1.8% + 0.7 В) ± (12% + 0.7 В)
    1000 В ± (1.8% + 7 В)  ± (1.0% + 7 В)  ± (1.8% + 7 В)  ± (12% + 7 В)
    Величина Отображение
    Бесконтактное определение напряжения
    10 В ~ 36 В 20 В
    23 В ~ 83 В 55 В
    59 В ~ 165 В 110 В
    124 В ~ 330 В 220 В
    250 В ~ 1000 В 440 В
    Функция Диапазон Чувствительность (синус RMS) * Погрешность в диапазоне  xx.xx Погрешность в диапазоне погрешность в диапазоне  xxx.x
    Частота
    600 В, 1000 В 5.00 Гц ~ 999.9 Гц 50 В ± (1.0% + 0.05 Гц) ± (1.0% + 0.5 Гц)
    60.0 A AmpTip™ 40.00 Гц ~ 400.0 Гц 40 A
    60.00 A, 600.0 A, 1000 A 40.00 Гц ~ 400.0 Гц 40 A
    * Смещение постоянного тока должно быть менее 50% от величины Sin RMS.
    Диапазон Погрешность
    Сопротивление
    600.0 Oм ± (1.0% + 0.5 Oм)
    6.000 кОм ± (1.0% + 5 кОм)
    60.00 кОм ± (1.0% + 50 кОм)
    Прозвонка цепи
    Диапазон сопротивлений 10 Ом – 250 Ом; Время ответа: 32 мс
    Емкость
    200.0 мкФ ± (2.0% + 0.4 мкФ)
    2500 мкФ ± (2.0% + 4 мкФ)
    Тестирование p-n
    Величина тестового тока: 0,3А; Напряжение: 3,5В
    2.000 В ± (1.5% + 0.005 В)

  • Комплект поставки CM-1560

    № Наименование Количество
    1 Токовые клещи CM-1560 1
