Клещи электроизмерительные (токоизмерительные, токовые)

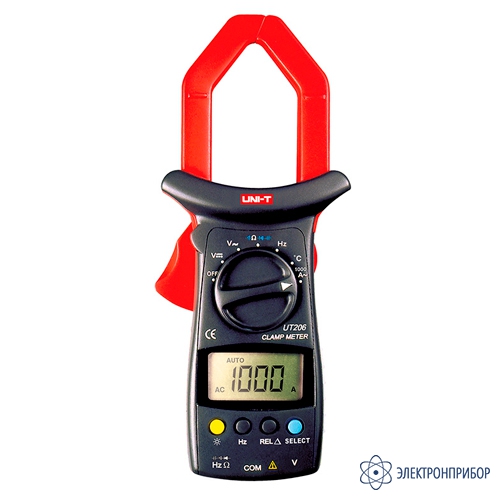

UNI-T UT206 — клещи токоизмерительные цифровые ACA с автодиапазоном

Код товара: 72340
  • 4-6 дней

    • Гарантия

      6 месяцев

    • Производитель

      UNI-T, Китай

    • Артикул

      UT206

    Сертификаты

    Назначение клещей токоизмерительных цифровых ACA с автодиапазоном UNI-T UT206:

    Токовые клещи UNI-T UT206 – портативный измерительный прибор с высококонтрастным ЖК дисплеем 33/4 разряда (максимальное значение 4000) и автоматическим выбором пределов измерений. Прибор гарантирует безопасность и точность измерений. Кроме того, прибор оснащен опцией подсветки дисплея, светодиодной подсветкой при разведении зажимных клещей, что позволяет проводить измерительные работы в слабоосвещенных местах. Также, токовые клещи имеют защиту во всех диапазонах измерений и режим пониженного энергопотребления. Модель UNI-T UT206 позволяет проводить измерения температуры.

  • Технические характеристики клещей токоизмерительных цифровых ACA с автодиапазоном UNI-T UT206:

    Диапазон Разрешение Точность Защита от перегрузки
    Постоянное напряжение
    400 мВ 0.1 мВ ± (0.8%+3) 600 В постоянного тока
    600 В переменного эффективного тока
    4 В 1 мВ ± (0.8%+1)
    40 В 10 мВ
    400 В 100 мВ
    600 В 1 В ± (1%+3)
    Входной импеданс 10 МОм
    Переменное напряжение
    4 В 1 мВ ± (1.2%+5) 600 В постоянного тока
    600 В переменного эффективного тока
    40 В 10 мВ
    400 В 100 мВ
    600 В 1 В ± (1.5%+5)
    Параметр Значение
    Входной импеданс Входной импеданс
    Значение напряжения является усредненным эффективным значением синусоидальной волны
    Полоса пропускания в диапазоне менее 400 В 40 Гц – 400 Гц, более 400 В 40 Гц – 100 Гц
    Диапазон Разрешение Точность Защита от перегрузки
    Сопротивление
    400 Ом 0.1 Ом ± (1.2%+2) 600 В амплит.
    4 кОм 1 Ом ± (1%+2)
    40 кОм 10 Ом
    400 кОм 100 Ом
    4 МОм 1 кОм ± (1.2%+2)
    40 МОм 10 кОм ± (1.5%+2)
    Напряжение открытой цепи около 0.45 В
    Тест цепи на обрыв
    400 Ом 0.1 Ом Приблизительно <70 Ом 600 В амплит
    Параметр Значение
    При сопротивлении менее 70 Ом раздастся звуковой сигнал зуммера
    Напряжение открытой цепи около 0.45 В
    Диапазон Разрешение Защита от перегрузки
    Тестирование диода
    Диод 1 мВ 600 В амплит.
    Параметр Значение
    Напряжение открытой цепи около 1.48 В
    На дисплей выводится приблизительное значение прямого падения напряжения в диапазоне 0.5 В – 0.8 В
    Диапазон Разрешение Точность Защита от перегрузки
    Емкость
    4 нФ 1 пФ Измерения в режиме REL ± (5%+40) 600 В амплит.
    40 нФ 10 пФ ± (3%+5)
    400 нФ 100 пФ
    4 мкФ 1 нФ
    40 мкФ 10 нФ
    200 мкФ 100 нФ ± (4%+10)
    Значения менее 1 нФ в диапазоне 40 нФ – 200 мкФ являются неточными.
    Частота и рабочий цикл
    10 Гц 0.001 Гц ± (0.1%+3) 600 В амплит.
    100 Гц 0.01 Гц
    1 кГц 0.1 Гц
    10 кГц 1 Гц
    100 кГц 10 Гц
    1 МГц 100 Гц
    10 МГц 1 кГц
    0.1% - 99.9 % 0.01 %
    Параметр Значение
    Входная чувствительность сигнала частотой менее 1 МГц 300 мВ среднеквадр.; более 1 МГц 600 мВ среднеквадр.
    Результаты измерения рабочего цикла являются ориентировочными
    Предел измерения Разрешение Точность
    Температура
    -40°С…+1000°С 1°С -40°С…0°С ± (3%+4)
    0°С…+400°С ± (1%+3)
    +400°С…+1000°С ± (2%+10)
    Защита от перегрузки: 600 В амплит.
    Диапазон Разрешение Точность Защита от перегрузки
    Переменный ток
    400 А 0.1 А ± (2%+5) 1000 А переменного эфф.
    1000 А 1 А до 800 А ± (2%+5);
    свыше 800 А ± (3%+5)
    Прибор тестирован на 50 Гц/60 Гц. Прибор калиброван на среднее значение синусоидальной волны
    Параметр Значение
    Общие характеристики
    Максимальное входное напряжение между терминалами и землей 600 В среднеквадр.
    Максимальный тестируемый переменный ток 1000 А
    Максимальное расстояние разведенных клещей 40 мм
    Дисплей цифровой, максимальное значение 3999
    Обновление дисплея 3 раза в секунду
    Температура рабочая температура -5°С…+35°С, температура хранения -10°С…+50°С
    Относительная влажность 75% при температуре 0°С…+30°С; 50% при температуре +31°С…+40°С
    Проведение измерений на высоте не более 2000 м, хранение на высоте не более 10000 м
    Питание одна батарея 9 В (NEDA1604, 6F22 или 006P), одна батарея 1.5 В (ААА) для светодиодной подсветки зажимных клещей
    Индикация разряда батареи индикатор
    Размеры 260 х 104 х 52 мм
    Вес около 530 г (включая батарею)
    Стандарты безопасности IEC1010, CATIII 600V по перенапряжению, двойная изоляция
    Сертификация по ЕС

  • Комплект поставки UNI-T UT206

    № Наименование Количество
    1 Клещи токоизмерительные цифровые ACA с автодиапазоном UNI-T UT206 1
    2 Комплект измерительных щупов типа 41600904 1
    3 Комплект измерительных зажимов типа 12250030 1
    4 Термопара 1
    5 Батарейка 9 В (NEDA 1604, 6F22 или 006P) 1
    6 Батарейка 1.5 В (ААА) 1
    7 Мягкий чехол для прибора 1
    8 Руководство по эксплуатации 1
