CMS-061, CMS 061

Клещи электроизмерительные (токоизмерительные, токовые)

CMS061 — многофункциональные клещи-мультиметр-осциллограф

Код товара: 83224

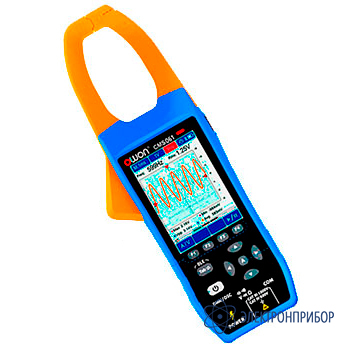

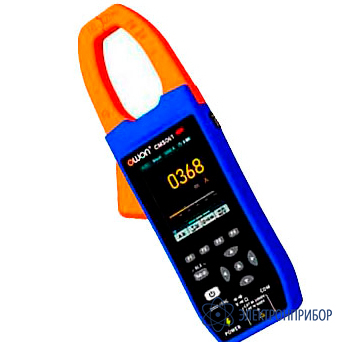

  • Многофункциональные клещи-мультиметр-осциллограф CMS061 Многофункциональные клещи-мультиметр-осциллограф CMS061

    Описание многофункциональных клещей-мультиметра-осциллографа CMS061:

    OWON CMS061 многофункциональные токовые клещи, объединяющие в одном компактном приборе функционал трех измерительных устройств: цифрового мультиметра, цифрового осциллографа и измерителя пускового тока (AC, в диапазоне частот: 40Гц-1 кГц) величиной до 600 А.

    Кроме измерительных функций, токовые клещи OWON CMS061 обладают функционалом регистратора данных и, благодаря наличию интерфейсов USB и Bluetooth, могут передать накопленную информацию на внешние устройства для дальнейшей обработки.

    Токовые клещи OWON CMS061 способны измерять основные параметры сила тока и напряжение для постоянного и переменного электрических сигналов.

    Токовые клещи OWON CMS061, благодаря наличию функционала простейшего цифрового осциллографа с полосой пропускания до 1 МГц, позволяют оценить качественные характеристики переменного ЭМ-сигнала.

    Удобный и эргономичный дизайн прибора OWON CMS061 вместе с компактными размерами и малым собственным весом, обеспечивают большие удобства в роботе, позволяют удерживать устройство во время измерений даже одной рукой.

    Функциональные возможности многофункциональных клещей-мультиметра-осциллографа CMS061:

    • многофункциональность, 3 прибора в одном корпусе;
    • измерение силы тока постоянного или переменного электрического сигнала;
    • измерение напряжения постоянного или переменного электрического сигнала;
    • измерение силы пускового переменного тока величиной до 600 А;
    • дополнительные измерения (функции мультиметра): сопротивление постоянному току, электрическая емкость, частота переменного ЭМ-сигнала рабочий цикл;
    • автоматический выбор диапазона измерений;
    • функция TrueRMS для измерения среднеквадратичных значений основных параметров переменного тока;
    • функция регистратора на 20000 отсчетов;
    • встроенный интерфейс беспроводной связи типа Bluetooth с поддержкой различных операционных систем Android / IOS;
    • встроенный интерфейс USB для связи с внешним ПК;
    • полное сенсорное управление позволяет быстро переключать режимы работы одной рукой;
    • функция цифрового осциллографа позволяет наглядно оценить форму переменного электрического сигнала;
    • 2,8-дюймовый IPS ЖК-дисплей с широким углом обзора обеспечивает более четкое отображение значений и форм сигналов. Экран прибора адаптируется к разным условиям освещени;
    • встроенная функция NCV (Non-Contact Voltage AC sensing) для бесконтактного обнаружения переменного напряжения.

  • Технические характеристики  многофункциональных клещей-мультиметра-осциллографа CMS061:

    Параметр Диапазон Точность
    Функция мультиметра
    U(DC), В до 20,000 мВ ±(0,1%+20 е.м.р.)
    до 200,00 мВ ±(0,1%+6 е.м.р.)
    до 2,0 В / 20,0 В / 200,0 В ±(0,1%+5 е.м.р.)
    1000 В ±(0,15%+5 е.м.р.)
    U(AC), В до 200,0 мВ / 2,0 В/ 20,0 В / 200,0 В ±(0,6%+10 е.м.р.)
    до 1000,0 В ±(0,8%+10 е.м.р.)
    Постоянный ток (А) до 20,00 А ±(2,0%+10 е.м.р.)
    до 200,0 А / 600 А ±(2,0%+5 е.м.р.)
    Переменный ток (А) до 20,00 А ±(3,0%+10 е.м.р.)
    до 200,0 А, 600 А  ±(2,5%+5 е.м.р.)
    Пусковой ток (А)  до 20,00 А  ±(10,0%+10 е.м.р.)
    до 200,0 А / 600  А
    Сопротивление (R) 200,0 Ом ±(0,8%+10 е.м.р.)
    2,0 кОм / 20,0 кОм / 0,20 МОм / 2,0 МОм ±(0,3%+5 е.м.р.)
    до 20,000МОм ±(0,5%+5 е.м.р.)
    до 100,00 МОм ±(5%+10 е.м.р.)
    Емкость (Ф) до 2,0 нФ ±(5,0%+10 е.м.р.)
    до 20,00 нФ / 200,0 нФ/ 2,0 мкФ / 20,0 мкФ/ 200,0 мкФ / 2,0 мФ / 20,00 мФ  ±(3,0%+10 е.м.р.)
    Частота (Гц) 0,2кГц / 2,0 кГц / 20,0 кГц / 0, 20 МГц / 2,0 МГц / 20,0 МГц  ±(0,1%+5 е.м.р.)
    Рабочий цикл 0,1%–99,9% (типичное значение: с.к.з. U(AC) = 1В, частота = 100 Гц) ±(1,2%+3 цифры）
    0,1%-99,9% (≥1 кГц) ±(2,5%+10 е.м.р.)
    Параметр Значение
    Функция осциллографа
    Полоса аналоговая  до 1 МГц (напряжение); до 1 кГц (сила тока)
    Режим выборка в реальном времени
    Дискретизация в р.в  5,0 МСа/с
    Каналы (аналоговые) 1
    Входное сопротивление ≥10 МОм
    Напряжение входное максимальное 1000 В
    Ток входной максимальный 1000 А
    V сканирования 2,5 мкс/дел ~ 10 с/дел
    Точность временной базы ±(0,01%+0,1дел)
    Чувствительность 30 мВ/дел~500 В/дел
    Диапазон смещения ±3 сетка
    Точность чувствительности ±(5%+0,2дел)
    Виды измерений с.к.з., период, частота, макс., мин., пик-пик, средн.
    Режим триггера авто
    Тип триггера подъём, падение
    Другие функции
     Bluetooth-связь смартфон или планшет для просмотра данных измерений мультиметра, удаленное управление измерениями, отображение графиков данных и сохранения данных измерений в формате CSV
    Автоматическое выключение да, через 10 минут (по умолчанию) отключаемое
    Режим отображения DMM или OSC
    Защита ввода
    Функция подсветки
    Цифровое удержание
    Индикация низкого заряда батареи
    Геометрические параметры
    Диаметр охвата провода 38 мм
    Размеры (Д х Ш х Г) 248,0 x 94,5 x 37,8 мм
    Вес 350 г

  • Комплект поставки CMS061

    № Наименование Количество
    1 Многофункциональные клещи-мультиметр-осциллограф CMS061 1
    2 Литиевый аккумулятор 1
    3 Кабель-щуп красный 1
    4 Кабель-щуп черный 1
    5 Кабель USB для передачи данных 1
    6 Мягкий чехол-сумка для хранения и переноски 1
    7 Руководство по эксплуатации на английском языке 1
