PNA7 — анализатор фазовых шумов

Код товара: 61123
  • 68540-17

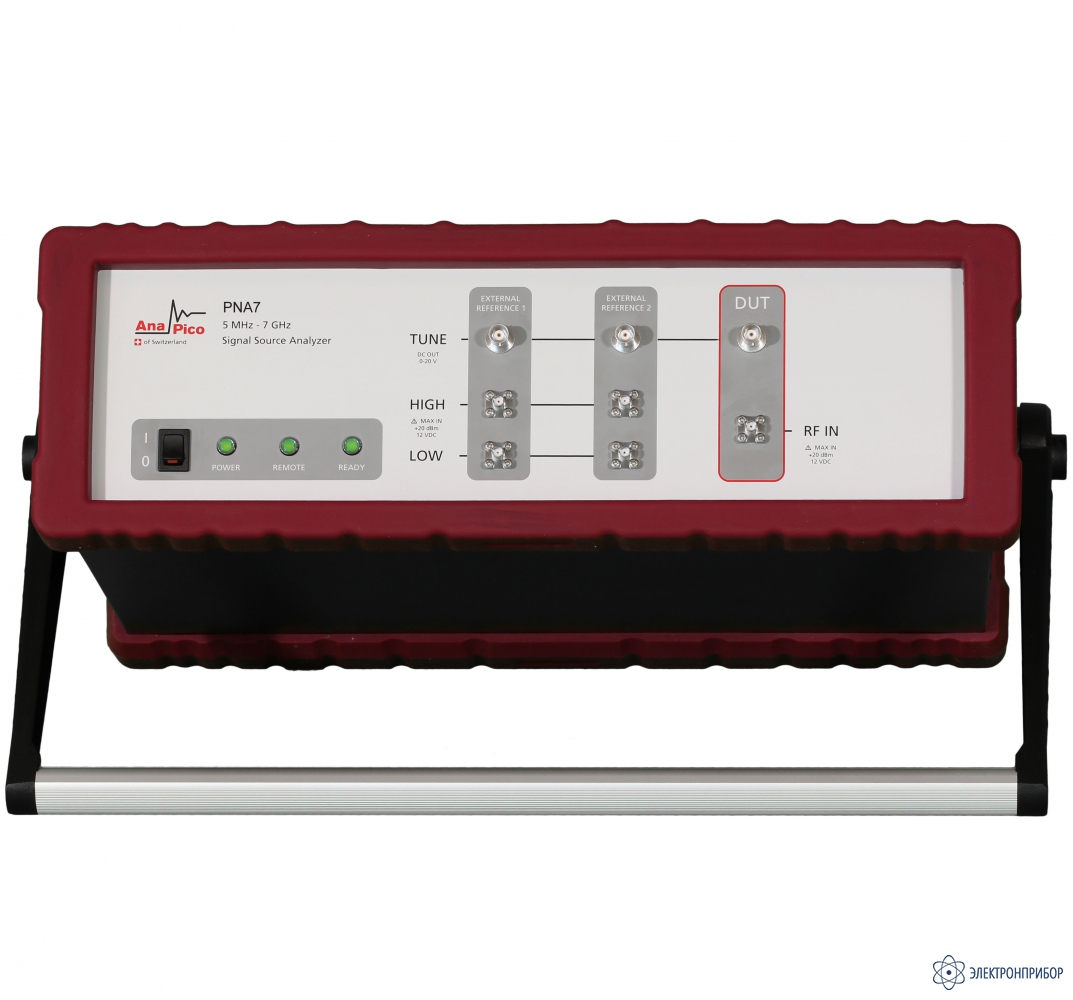

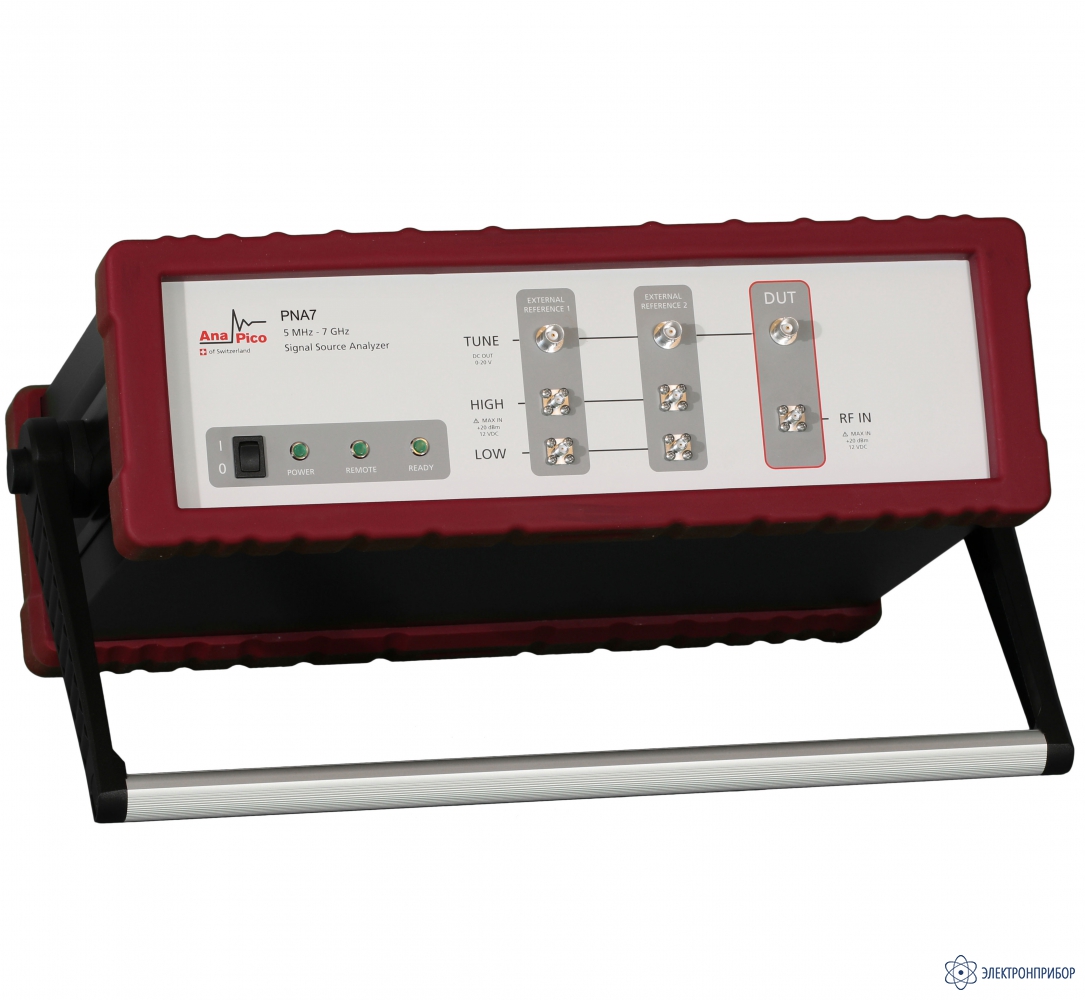

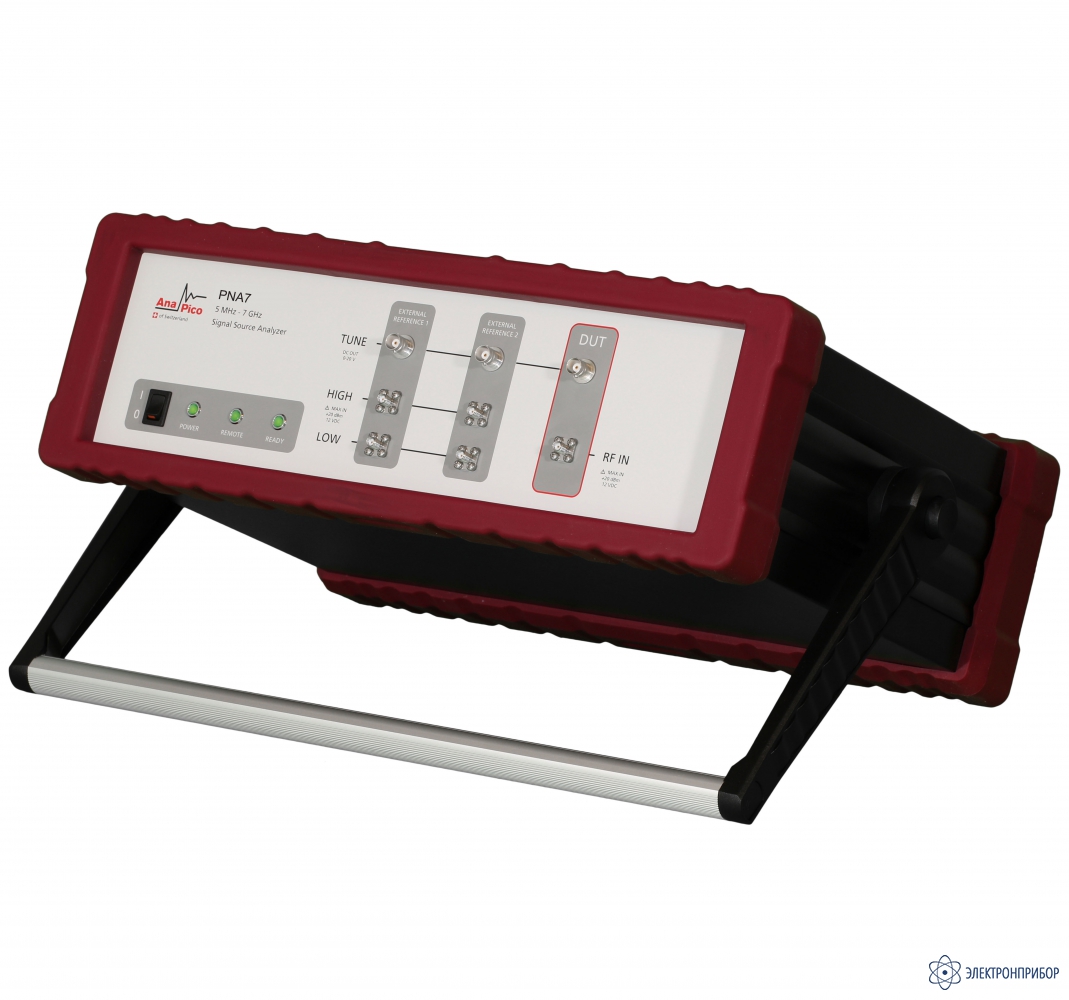

    Анализатор фазовых шумов PNA7 Анализатор фазовых шумов PNA7 Анализатор фазовых шумов PNA7

    • Гарантия

      36 месяцев

    • Госреестр СИ РФ

      68540-17 до 07.09.2027

    • Производитель

      AnaPico, Швейцария

    Описание анализатора фазовых шумов PNA7:

    Анализатор фазовых шумов PNA7 AnaPico, диапазон рабочих частот от 5 МГц до 7 ГГц, чуствительность измерения до -190 дБн/Гц, измерение вносимых фазовых шумов.

    Анализаторы фазовых шумов производства швейцарской компании AnaPico — это интегрированное решение, которое включает в себя необходимый набор функций для анализа характеристик источников сигнала в диапазоне от ВЧ до СВЧ, таких как кварцевые генераторы, синтезаторы с ФАПЧ, тактовые генераторы, ГУН c ФАПЧ, генераторы с диэлектрическим резонатором и пр.

    Анализаторы серии PNA приборы содержат двухканальную кросс-корреляционную систему с двумя внутренними перестраиваемыми опорными источниками, а также позволяют проводить измерения с использованием внешних опорных сигналов.
    Анализаторы PNA обеспечивают весь спектр измерений, а именно:

    • Измерение уровня абсолютного и добавочного фазового шума;
    • Измерение уровня фазового шума в импульсном режиме;
    • Непосредственный доступ к двухканальному БПФ-анализатору 100 МГц;
    • Измерение переходных процессов (частотно-временной зависимости, анализ области модуляции);
    • стендовое испытание генераторов (контроль перестройки, смещения частоты, измерение фазового шума, тока, мощности и т.д.);
    • Контроль спектра;
    • Выполнение функций частотомера / измерителя мощности.

    Дополнительно:

    • Два программируемых малошумящих DC источника питания до 15 В и 600 мА;
    • Три малошумящих источника питания управляющего напряжения от -5 до +22 В.

    Благодаря отработанным методикам кросс-корреляционных измерений и алгоритмам автокалибровки высокая точность и воспроизводимость результатов измерений достигается даже при изменении состояния окружающей среды. Полностью автоматические захват частоты и автокалибровка существенно упрощают эксплуатацию и расширяют возможности применения прибора, что позволяет намного быстрее проводить измерения и повышает удобство работы в реальных условиях.

    Данные анализаторы представляют собой компактные многофункциональные приборы, оснащаемые интерфейсами LAN (VXI-11), USB-TMC и GPIB (по заказу). Вместе с ними предоставляются не зависящий от платформы интуитивно-понятный графический интерфейс пользователя (ГИП), библиотека API и эффективный язык команд SCPI.

    Особенности анализатора фазовых шумов PNA7:

    • Измеритель фазовых шумов;
    • Диапазон отстройки от несущей от 0.1 Гц до 50 МГц, максимальная чувствительность −185 дБн/Гц;
    • Измерение абсолютных и вносимых фазовых шумов, измерение в импульсном режиме;
    • Работа от внешнего источника питания, 24Вdc, максимум 24Вт.

  • Технические характеристики анализатора фазовых шумов PNA7:

    Параметр Значение
    Частотный диапазон 5 МГц - 7 ГГц
    Фазовый шум -185 дБн/Гц
    Максимальный измеряемый уровень +23 дБм
    Экран Нет
    Интерфейс LAN, USB, опция - GPIB
    Диапазон отстройки от несущей от 0.1 Гц до 50 МГц
    Работа от внешнего источника питания 24Вdc, максимум 24Вт

  • Комплект поставки PNA7

    № Наименование Количество
    1 Анализатор фазовых шумов PNA7 1
