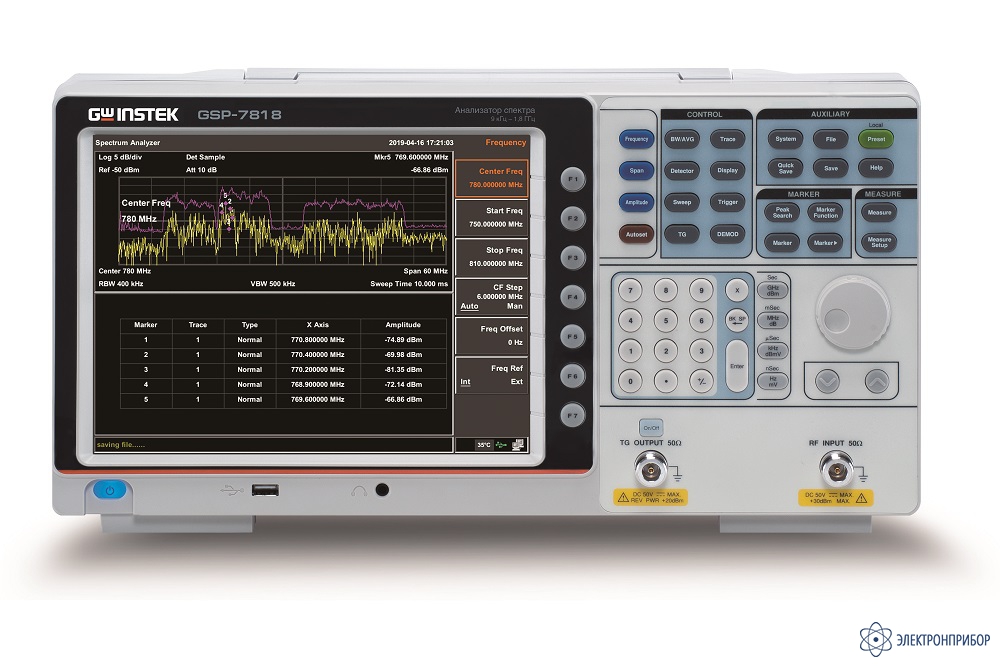

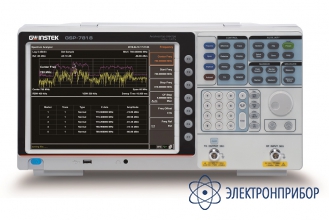

GSP-7818

GSP-7818 — анализатор спектра цифровой

Код товара: 52513
    • Гарантия

      12 месяцев

    • Госреестр СИ РФ

      78918-20 до 07.08.2025

    • Производитель

      GW Instek, Тайвань

    Особенности анализатора спектра цифрового GSP-7818:

    • Частотный диапазон 9 кГц¼1,8 ГГц;
    • Трекинг генератор (опция): диапазон частот 100 кГц … 1,8 ГГц;
    • Цифровая ФАПЧ;
    • Средний уровень собственных шумов: от –148 дБм (с включенным предусилителем);
    • Макс. входной уровень сигнала: +30 дБм, постоянный уровень 50 В ;
    • Фазовый шумы -98 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц;
    • Измерительный функции: ACPR/ OCBW/ CHPW, N-dB;
    • Полоса пропускания: 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц;
    • Опция: фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ) и детектор ЭМС (квазипиковый);
    • Демодулятор: АМ/ ЧМ/ USB/ LSB;
    • Маркерные измерения;

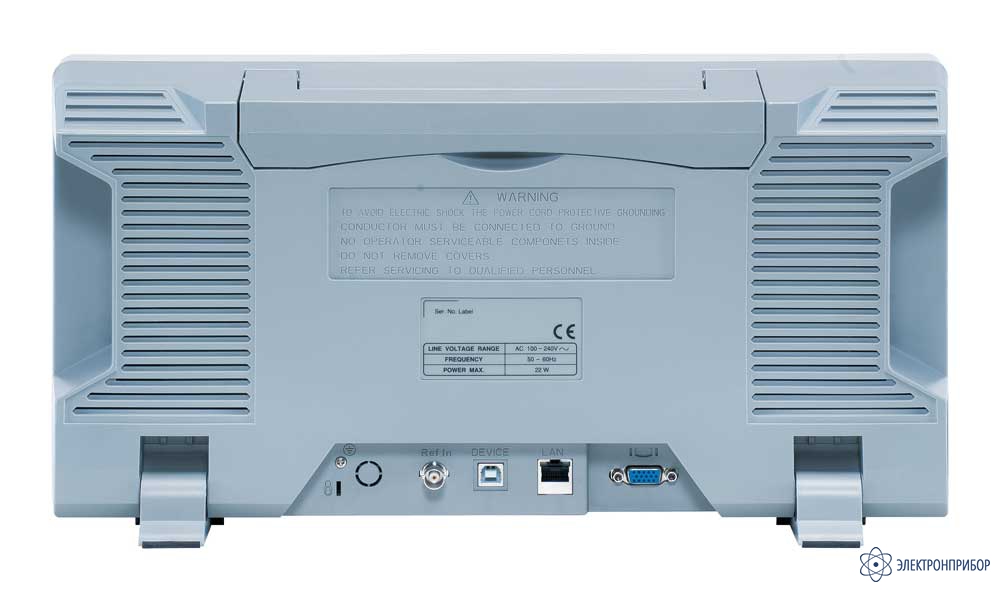

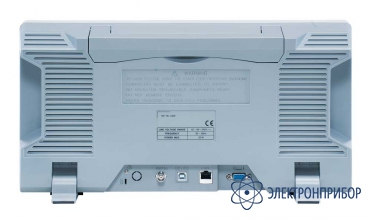

    • Интерфейсы USB, LAN, VGA;
    • Универсальное питание: 100…240 В (45…65 Гц).
  • Технические характеристики анализатора спектра цифрового GSP-7818:

    Параметр Значение
    Частота
    Частотный диапазон 9 кГц … 1800 МГц
    Частота опорного генератора 10 МГц
    Погрешности частоты опорного генератора ±(2,5x10-6+1x10-6xN), где N – количество лет после выпуска из производства или подстройки
    Полоса обзора Нулевая, 100 Гц… 1800 МГц (разрешение 1 Гц)
    Плотность фазовых шумов -82 дБн/Гц  при отстройке на 10 кГц относительно несущей 1 ГГц
    -98 дБн/Гц  при отстройке на 100 кГц относительно несущей 1 ГГц
    -110 дБн/Гц  при отстройке на 1 МГц относительно несущей 1 ГГц
    Скорость развертки 10 мс…3000 с (при полосе обзора > 0), 1 м…3000 с (при полосе обзора = 0)
    Режимы развертки Непрерывный, однократный
    Полоса пропускания
    Полоса пропускания 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц (-3 дБ)
    фильтры ЭМС (опция): 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
    Погрешность установки полосы пропускания ± 8 % (ном.) при ПЧ = 1 МГц, ± 5 % (ном.) при ПЧ < 1 МГц
    Полоса пропускания видео 10 Гц … 3 МГц
    Амплитуда
    Диапазон измерений От среднего уровня собственных шумов до +10 дБ в полосе от 100 кГц до 1 МГц; до + 20 дБ в полосе от 1 МГц до 1,8 ГГц, до + 30 дБ в полосе от 10 МГц до 3,25 ГГц
    Диапазон регулировки опорного уровня -80 дБм … +30 дБм, шаг 0,01 дБ
    Аттенюатор 0 … 40 дБ, шаг 1 дБ
    Предусилитель 20 дБ, 9 кГц…1,8 ГГц
    Максимальный  входной уровень 30 дБмВт, постоянное 50 В
    Уровень компрессии на 1 дБ 0 дБ при несущей частоте ≥ 50 МГц без предусилителя
    Средний уровень собственного шума (DANL) нормируется при условиях: аттенюатор 0 дБ, Fпч/эмс = 1 Гц,
    С выключенным предусилителем:
    -117 дБм: 100 кГц … 1 МГц
    -130 дБм: 1 МГц … 10 МГц
    -130 дБм: 10 МГц …1 ГГц
    -128 дБм: 1 ГГц … 1,8 ГГц
    С включенным предусилителем:
    -140 дБм: 100 кГц … 1 МГц
    -150 дБм: 1 МГц … 10 МГц
    -150 дБм: 10 МГц … 1 ГГц
    -148:  1 ГГц … 1,8 ГГц
    Пределы допускаемой относительной погрешности измерения уровня
    на частоте 50 МГц
    При полосе обзора 200 кГц, полосе пропускания 10 кГц,
    С выключенным предусилителем: ± 0,4 дБ (вх. уровень -20 дБм)
    С включенным предусилителем: ± 0,5 дБ (вх. уровень -40 дБм)
    Неравномерность АЧХ С выключенным предусилителем:
    ± 0,8 дБ: 100 кГц … 1.8 ГГц,
    С включенным предусилителем:
    ± 0,9 дБ: 100 МГц … 1.8 ГГц,
    Гармонические искажения второго порядка (SHI) -65 дБн в диапазоне частот 50 МГц … 1,8 ГГц
    Предусилитель выкл., уровень: - 20 дБм,  аттенюатор 0 дБ
    Интермодуляционные искажения третьего порядка (TOI) +10 дБм в диапазоне частот 50 МГц … 1,8 ГГц
    Предусилитель выкл., уровень: - 20 дБм,  аттенюатор 0 дБ
    Детекторы графика Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ,
    Опция - квазипиковый детектор (ЭМС)
    Функции трассировки Стирание и запись, удержание максимума/ минимума, просмотр, холостой ход, усреднение
    Трекинг генератор (Опция)
    Диапазон частот 100 кГц  …  1,8 ГГц
    Диапазон установки уровня -30 дБм … 0 дБм
    Разрешение установки уровня 1 дБм
    Неравномерность АЧХ ± 3 дБ
    Входы / Выходы
    ВЧ вход Соединитель N-типа; 50 Ом
    Трекинг генератор (опция) Соединитель N-типа; 50 Ом
    Вход опорной частоты Соединитель BNC-типа: 10 МГц, 50 Ом, 0 дБм…+10 дБм
    ДУ LAN, USB (USB TMC)
    Медиа выходы VGA (800*600, 60 ГГц, D-sub)
    Общие данные
    Демодулятор АМ/ ЧМ, режимы однополосной модуляции - USB / LSB - (верхняя / нижняя боковая полоса).
    Внутренняя память 256 МБ
    Дисплей диагональ 26,4 см, ЖК, разрешение 800х600
    Потребляемая мощность < 65 Вт
    Условия эксплуатации +5…+45 °С
    Габаритные размеры 421х221х115 мм (ШхВхГ)
    Вес 5 кг
    Питание 100…240 В (автовыбор), 45…65 Гц.
  • Комплект поставки GSP-7818

    Наименование Количество
    1 Анализатор спектра цифровой GSP-7818 1
    2 Шнур питания 1
    3 Руководство по эксплуатации 1
