Анализаторы спектра

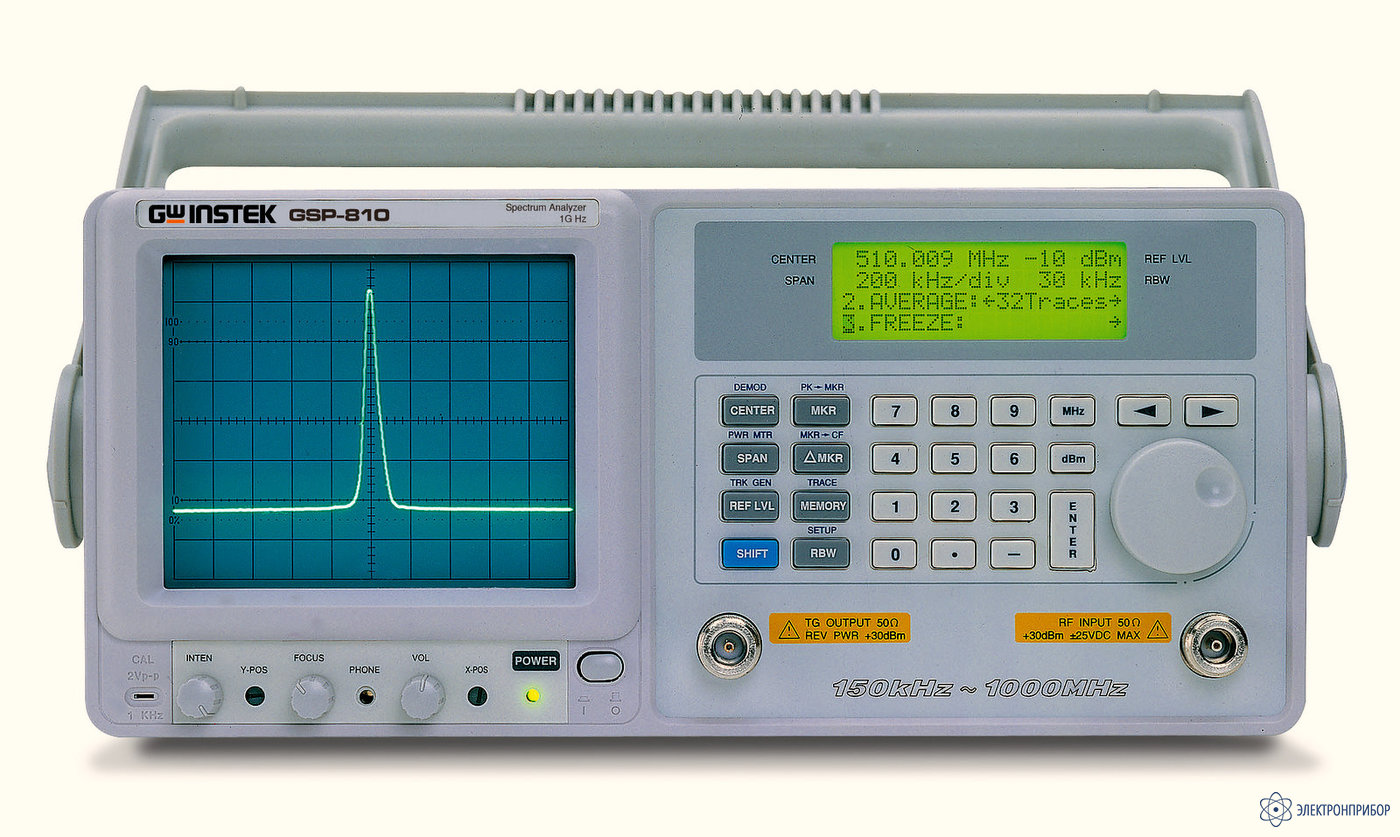

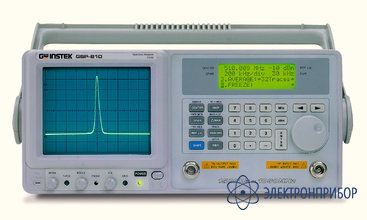

GSP-810 — анализатор спектра цифровой

Код товара: 22202
  • 19967-00

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      19967-00 до 01.07.2005

    • Производитель

      GW Instek, Тайвань

    Назначение цифрового анализатора спектра GSP-810:

    Цифровой анализатор спектра GSP-810: Частотный диапазон 150 кГц ... 1150 МГц; Цифровая система ФАПЧ; Высокая стабильность (10-5); Полоса обзора нулевая, 2 кГц ... 100 МГц на деление (1-2-5); Дискретность установки центральной частоты 1 кГц; Полоса пропускания 3 кГц, 30 кГц, 220 кГц, 4 МГц; Полоса пропускания в режиме видео 1,6 кГц, 90 кГц; Максимальный входной уровень 30 дБм (± 25 В); Относительный уровень входного сигнала -30 дБ ... 20 дБ; Уровень входного сигнала - 100 дБм ... 20 дБм; Собственные шумы - 100 дБм; Динамический диапазон 75 дБ (+1,5 дБ при 0 дБм, 80 МГц); Интермодуляционные искажения -70 дБ; Фазовый шум -77 дБ/Гц при частоте 1 ГГц и полосе пропускания 30 кГц; Маркерные измерения: 2 маркера, разрешение маркерных измерений 0,1 дБ, 1 кГц, измерение частоты, уровня, разности уровней; Установка маркеров на пиковые значения; Установка центральной частоты по положению маркера; Приёмник (демодулятор) АМ/ЧМ-сигналов; Запись/считывание до 10 профилей; Интерфейс RS-232; Масса 8,5 кг.

    Особенности цифрового анализатора спектра GSP-810:

    • Фиксация максимальных значений;
    • Усреднение разверток спектрограммы;
    • Удержание ("заморозка") спектрограммы;
    • Измеритель мощности (опция): частотный диапазон 10 МГц... 2700 МГц диапазон измеряемых мощностей -20 дБм ... 23 дБм единицы измерения мВт или дБм;
    • Следящий генератор (опция): частотный диапазон 10 ... 1000 МГц с отстройкой от центральной частоты ±99 кГц (шаг 1 кГц); выходной уровень от 0 дБм до -50 дБм (шаг 1 дБм); частота генерации соответствует центральной частоте; глубина свипирования соответствует полосе обзора.

  • Технические характеристики цифрового анализатора спектра GSP-810:

    Параметр Значения
    ЧАСТОТА
    Частотный диапазон 150 кГц…1000 МГц
    Дискретность установки центральной частоты 1 кГц с погрешностью ± 40 Гц при полосе обзора 2 кГц/дел.
    Индикация центральной частоты 6S разрядов
    Нестабильность источника опорной частоты ± 10-5 / 0...50 °С; ± (2 х 10-6) / год
    Полоса обзора Нулевая; 2 кГц/дел…100 МГц/дел (1-2-5)
    ПОЛОСА ПРОПУСКАНИЯ
    Полоса пропускания ПЧ 3 кГц; 30 кГц; 220 кГц; 4 МГц
    Погрешность установки полосы пропускания ПЧ ± 15 %
    Полоса пропускания видео 1,6 / 90 кГц; выбирается автоматически в зависимости от полосы пропускания фильтра ПЧ
    АМПЛИТУДА
    Диапазон измерений -100…20 дБм с погрешностью ± 1,5 дБ при уровне 0 дБм на частоте 80 МГц
    Диапазон индикации 75 дБ
    Максимальный входной уровень 30 дБм непрерывно, постоянное ± 25 В
    Относительный опорный уровень -30...20 дБм с погрешностью ± 1 дБ на частоте 80 МГц
    Погрешность установки опорного уровня ± 1,5 дБ на 100 МГц
    Неравномерность АЧХ ± 1,5 дБ в полосе 100...1000 МГц
    ± 2,5 дБ в полосе 10. ..100 МГц
    ± 3 дБ в полосе 150 кГц. ..10 МГц
    Погрешность логарифмической шкалы экрана ЭЛТ ± 1,5 дБ при превышении диапазона индикации 70 дБ
    Уровень собственных шумов -100 дБм в полосе 10…1000 МГц (-95 дБм при полосе пропускания 30 кГц)
    -75 дБм в полосе 150 кГц…10 МГц
    Гармонические искажения Не более -40 дБс при входном уровне, не превышающем установленного опорного уровня
    Негармонические искажения Менее -60 дБс относительно опорного входного уровня, в режиме усреднения, при полосе обзора 5 МГц/дел.
    Интермодуляционные искажения 3-го порядка < -70 дБс в полосе 10…1000 МГц; вх. уровень –40 дБм
    < -45 дБс в полосе 150 кГц…10 МГц
    Спектральная плотность мощности фазовых шумов -77 дБс/Гц при отстройке на 30 кГц от частоты 1 ГГц
    ВХОД
    ВЧ вход Соединитель N-типа; 50 Ом; КСВН < 1,35
    Аттенюатор 50 … 0 дБ с шагом 10 дБ, для установки отн. входного уровня
    МАРКЕРНЫЕ ИЗМЕРЕНИЯ
    Режимы измерений Частота, уровень, разность уровней, установка маркера на пик сигнала, установка центральной частоты по маркеру
    Дискретность измерений 0,1 дБ; 1 кГц
    Количество маркеров 2
    Погрешность измерений ± (0,1 дБ + погрешность лог. шкалы)
    АМ/ЧМ ДЕМОДУЛЯТОР
    Девиация ЧМ сигнала 30 / 75 / 120 кГц
    Выход АМ сигнала Внутренний динамик; 3,5 мм разъём
    ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
    Энергонезависимая память Запись до 9 профилей
    Обработка спектрограмм Удержание максимальных значений, усреднение (2, 4, 8, 16, 32 разверток), пошаговая развертка, «замораживание»
    Дистанционное управление Через интерфейс RS-232С
    ОБЩИЕ ДАННЫЕ
    Напряжение питания 100/120/220/230 В (± 10 %), 50/60 Гц
    Габаритные размеры 310 х 150 х455 мм
    Масса 8,5 кг
    ОПЦИЯ 01
    Назначение Трекинг генератор
    Частотный диапазон 150 кГц…1000 МГц
    Выходной уровень -50…0 дБм с разрешением 1 дБ
    Погрешность установки выходного уровня ± 1 дБ на частоте 80 МГц, уровень 0 дБм
    Неравномерность АЧХ ± 1 дБ при полосе обзора 10 МГц/дел
    ± 1,5 дБ при затухании 0 дБ во всем диапазоне частот
    Уровень гармоник < -30 дБс (< -25 дБс в полосе 150 кГц…10 МГц)
    Защита выхода от внешнего источника 30 дБм
    Выход Соединитель N-типа; 50 Ом; КСВН < 2
    ОПЦИЯ 02
    Назначение Измеритель мощности
    Частотный диапазон 10…2000 МГц (расширение до 2700 МГц)
    Диапазон измерений -20…23 дБм (расширение до 30 дБм)
    Максимальный уровень 40 дБм при коэф. заполнения не более 10 % и длительности импульсов не более 10 мс
    КСВН < 1,25 (1,35 на 50 Ом)
    Погрешность измерений ± (10 % + 1 ед. счета)
    Максимальное разрешение 2 мкВт на пределе 1 мВт
    Единицы измерения мВт или дБм

  • Комплект поставки GSP-810

    Наименование Количество
    Анализатор спектра GSP-810 1
    Шнур питания 1
    Программное обеспечение (3,5" дискета) 1
    Руководство по эксплуатации 1
