GSP79330АTG

Анализаторы спектра

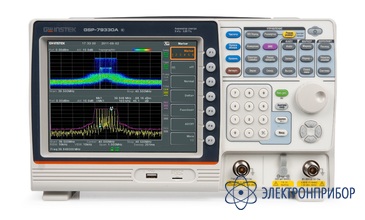

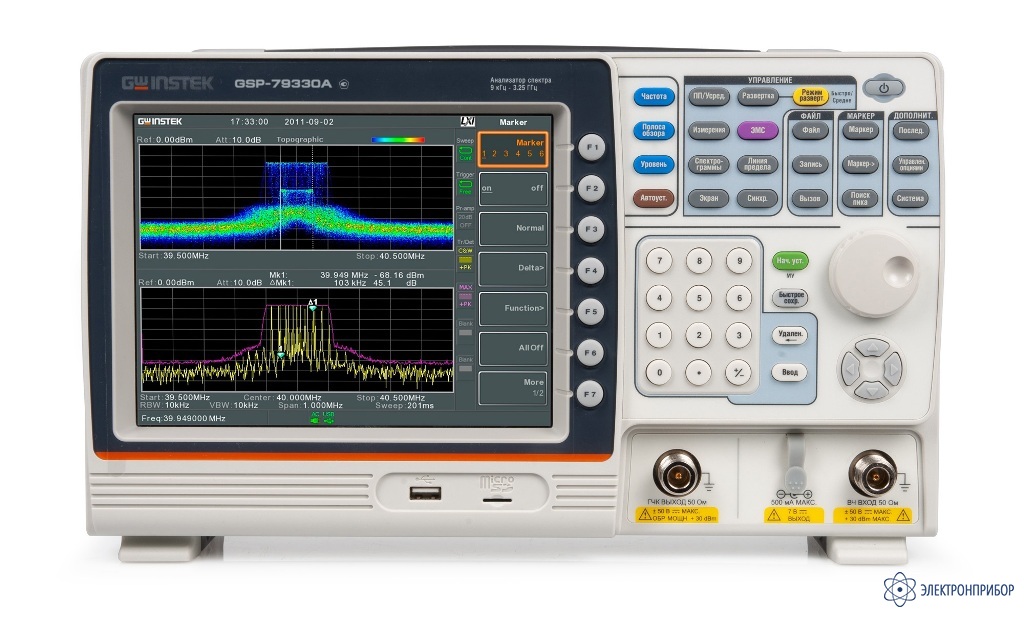

GSP-79330A (TG) — анализатор спектра с трекинг генератором

Код товара: 52300
  • 75642-19
    Является модификацией GSP-79330A

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      75642-19 до 26.07.2029

    • Производитель

      GW Instek, Тайвань

    Сертификаты

    Описание анализатора спектра с трекинг генератором GSP-79330A (TG):

    • Частотный диапазон 9 кГц...3,25 ГГц;
    • Трекинг генератор, диапазон частот 300 кГц… 3,25 ГГц;
    • Предварительное тестирование на ЭМС (фильтры 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ));
    • Детекторы ЭМС, квазипиковый и средний;
    • Средний уровень собственных шумов: от –134 дБм (с включенным предусилителем);
    • Максимальный входной уровень сигнала: + 33 дБм, постоянный уровень 50 В;
    • Фазовый шум -95 дБн/Гц при отстройке 100 кГц от несущей 1 ГГц;
    • Измерительный функции: точка P1dB, фазовый шум, ACPR, OCBW, N-dB, дрожание фазы, мощность в канале, TOI, CNR, CSO, CTB и др.;
    • Полоса пропускания: 1 Гц … 1 МГц (шаг 1-3-10);
    • Демодулятор АМ/ЧМ/ЧМн/2-ЧМн/АМн;
    • Маркерные измерения, запись спектрограмм с временными метками, пределов допусков, пользовательских АЧХ, последовательностей тестов, профилей во внутреннюю память и на внешний носитель;
    • Интерфейсы USB, LAN (LXI), RS-232, выход DVI-I, MicroSD;
    • Опции: батарейное питание, интерфейс GPIB;
    • Универсальное питание: 110…220 В (50/60 Гц), опционально - батарейное (Li-Ion, DC 10,8 В/5200 мА/ч, 56 Вт/ч, до 3-х часов);
    • Ультракомпактный (в глубину всего 10 см), легкий.

  • Технические характеристики анализатора спектра с трекинг генератором GSP-79330A (TG):

    Параметр Значение
    GSP-79330A GSP-79330A (TG)
    Частота
    Частотный диапазон 9 кГц...3,25 ГГц
    Частота опорного генератора 10 МГц
    Погрешности частоты ±(1,02x10-6 +1x10-6 xN)
    (N – количество лет после выпуска из производства или подстройки)
    Полоса обзора Нулевая, 100 Гц... 3,25 ГГц (разрешение 1 Гц)
    Плотность фазовых шумов -86 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц;
    -95 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
    Скорость развертки 204 мкс…1000 с (при полосе обзора > 0), 50 мкс…1000 с (при полосе обзора = 0)
    Режимы развертки Непрерывный однократный
    Полоса пропускания
    Полоса пропускания 1 Гц - 1 МГц, шаг 1-3-10 (-3 дБ), фильтры ЭМС: 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
    Погрешность установки полосы пропускания ± 8 % (ном.) при ПЧ = 1 МГц, ± 5 % (ном.) при ПЧ < 1 МГц
    Избирательность по уровням (60 дБ/ 3 дБ) 4,5:1
    Полоса пропускания видео 1 Гц...1 МГц (шаг 1-3-10)
    Амплитуда
    Диапазон измерений От среднего уровня собственных шумов до +18 дБ в полосе от 100 кГц до 1 МГц; до +21 дБ в полосе от 1 МГц до 10 МГц, до +30 дБ в полосе от 10 МГц до 3,25 ГГц
    Аттенюатор 0...50 дБ (шаг 1 дБ)
    Погрешность аттенюатора ± 0,3 дБ
    Предусилитель 18 дБ, 1 МГц…3,25 ГГц
    Максимальный входной уровень 33 дБмВт, постоянное 50 В
    Уровень компрессии на 1 дБ 0 дБ при несущей частоте ≥ 50 МГц без предусилителя, -22 дБ при несущей частоте ≥ 50 МГц с предусилителем
    Средний уровень собственного шума (DANL) Параметры нормируются при условиях: аттенюатор 0 дБ, Fпч/эмс = 10 Гц, Fвф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение ≥ 40;
    С выключенным предусилителем:
    -93 дБм: 9 кГц…100 кГц;
    -90 дБм - 3х(F/100) дБм: 100 кГц…1 МГц;
    -118 дБм: 1 МГц … 2,7 ГГц;
    -106 дБм: 2,7 ГГц…3,25 ГГц;
    С включенным предусилителем
    : -108 дБм - 3х(F/100) дБм: 100 кГц…1 МГц;
    -138 дБм: 1 МГц…10 МГц;
    -142 дБм + 3х(F/106 ) дБ: 10 МГц…3,25 ГГц ( F - частота, на которой измеряется уровень, кГц)
    Пределы допускаемой относительной погрешности измерения уровня на частоте 160 МГц С выключенным предусилителем: ± 0,6 дБ;
    С включенным предусилителем: ± 0,6 дБ
    Нелинейность логарифмической шкалы ± 1,5 дБ, частота > 1 МГц, опорный уровень от 0 до – 50 дБм
    Неравномерность АЧХ С выключенным предусилителем:
    ± 0,5 дБ: 100 кГц…2 ГГц,
    ± 0,7 дБ: 2 ГГц…3,25 ГГц;
    С включенным предусилителем:
    ± 0,6 дБ: 1 МГц…2 ГГц,
    ± 0,8 дБ: 2 ГГц…3,25 ГГц
    Погрешность полосы пропускания при ее переключении ± 0,15 дБ: относительно установленной RBW 10 кГц
    Гармонические искажения второго порядка (SHI) 35 дБм: 10 МГц…775 МГц;
    60 дБм: 775 МГц…1,625 ГГц
    Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
    Интермодуляционные искажения третьего порядка (TOI) >1 дБм при 300 МГц…3,25 ГГц
    Предусилитель выкл., уровень: - 30 дБм, аттенюатор 0 дБ
    Детекторы графика Положительного пика, отрицательного пика, мгновенного значения, нормальный, СКЗ, квазипиковый (ЭМС), средний (ЭМС)
    Функции трассировки Стирание и запись, удержание максимума / минимума, просмотр, холостой ход, усреднение
    Трекинг генератор (следящий генератор)
    Диапазон частот - 100 кГц...3250 МГц
    Диапазон установки уровня - -50 дБм … 0 дБм
    Погрешность установки уровня - ± 0,5 дБ (при уровне -10 дБм, частота 160 МГц)
    Неравномерность АЧХ - ± 2 (относительно опорной частоты 160 МГц)
    Входы/Выходы
    ВЧ вход Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3,25 ГГц, ослабление ≥ 10 дБ)
    Трекинг генератор - Соединитель N-типа; 50 Ом; КСВН < 1,6 (300 кГц…3,25 ГГц, ослабление ≥ 12 дБ)
    Внешняя синхронизация Соединитель BNC-типа; входная амплитуда 3,3 В (CMOS)
    Вход/выход опорной частоты Соединитель BNC-типа: 10 МГц, 50 Ом, - 5 дБм…+10 дБм
    ДУ LAN, USB, RS-232, опция - GPIB
    Выход питания DC 7 В/500 мА; разъем SMB
    Выход ПЧ Соединитель SMA-типа, ПЧ = 886 МГц, 50 Ом, выход -25 дБм (10 дБ аттенюатор, вход 0 дБм@1 ГГц)
    Общие характеристики
    Внутренняя память 16 МБ
    Дисплей диагональ 21,3 см, ЖК, разрешение 800х600
    Потребляемая мощность < 65 Вт
    Условия эксплуатации +5...+45 °С
    Питание 100…240 В (автовыбор), 45…65 Гц;
    опция – батарейное питание
    Габаритные размеры 210х350х100 мм
    Вес < 4,5 кг (включая все опции: прибор +TG+GPIB+батарейное питание)

  • Комплект поставки GSP-79330A (TG)

    № Наименование Количество
    1 Анализатор спектра с трекинг генератором GSP-79330A (TG) 1
    2 Шнур питания 1
    3 Руководство по эксплуатации 1
