АКИП-4222 опция 026 — анализатор сигналов и спектра

Код товара: 85513
  • 98364-26

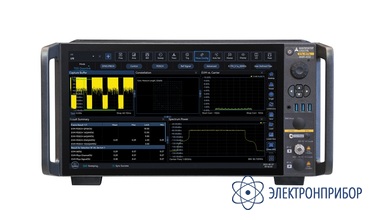

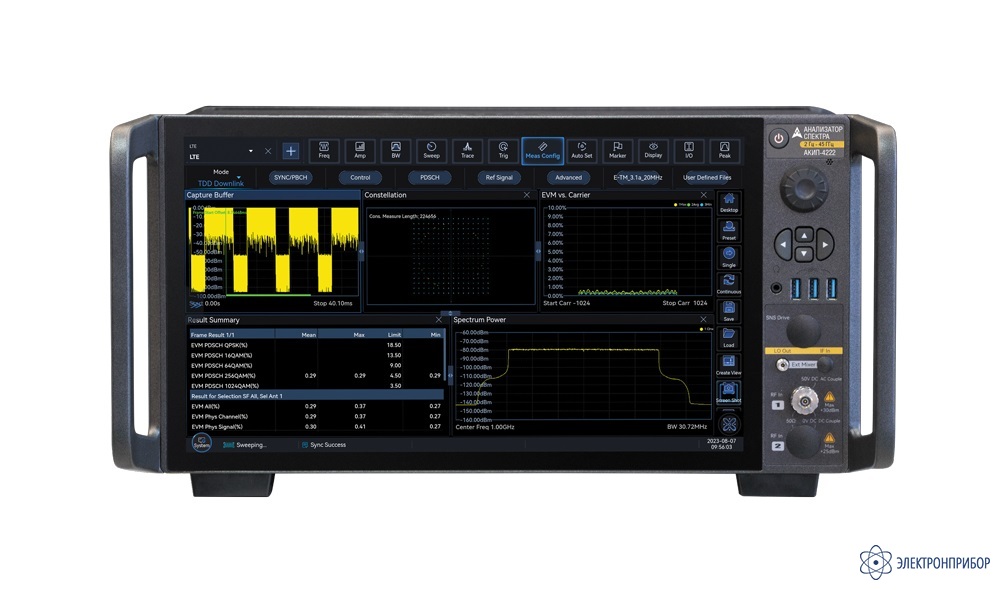

    Анализатор сигналов и спектра АКИП-4222 опция 026 Анализатор сигналов и спектра АКИП-4222 опция 026
    Является модификацией АКИП-4222

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      98364-26 до 27.04.2031

    • Производитель

      АКИП

    Особенности анализатора сигналов и спектра АКИП-4222:

    • многофункциональный анализатор сигналов:
      - анализатор спектра;
      - анализатор спектра реального времени (опция H41);
      - измеритель коэффициента шума (опция H48);
      - измеритель фазового шума (опция S04);
      - анализатор векторных сигналов (опция S12);
      - анализатора 5G NR (опции S46D/ S46U);
      - анализатор WLAN (опции S40);
    •  полоса анализа 10 МГц (стандартно), 40 МГц … 2 ГГц (опционально);
    • режим анализатора спектра в реальном времени (опция), полоса анализа от 200 до 1,2 ГГц в зависимости от опции;
    • средний уровень собственных шумов: < -162 дБм;
    •  фазовый шум: -140 дБн/Гц при отстройке на 1 МГц @ 1 ГГц;
    • погрешность измерения амплитуды ±0,24 дБ;
    • широкий набор программных опций:
      - предварительный тест ЭМС;
      - измерение мощности;
      - измерение коэффициента шума;
      - измерение фазовых шумов;
      - анализ и демодуляция АМ, ЧМ, ФМ;
      - анализ сигналов цифровых модуляций;
    • опции для анализа протоколов беспроводной связи:
      - измерение 5G NR в версиях 3GPP Rel 15 и Rel 16;
      - анализ сигналов LTE, NB-IoT, WCDMA, GSM;
      - анализ характеристик сигналов беспроводной связи;
    • опция записи и воспроизведения данных в реальном времени;
    • сенсорный экран, диагональ экрана 39,62 см;
    • интерфейсы: USB, LAN, GPIB, опциональный оптический интерфейс 10 Гбит/с.

    Варианты исполнения анализатора сигналов и спектра АКИП-4222:

  • Технические характеристики анализатора сигналов и спектра АКИП-4222:

    Параметр Значение
    ЧАСТОТНАЯ ХАРАКТЕРИСТИКА
    Частотный диапазон АКИП-4222 опция 008: 2 Гц...8,4 ГГц
    АКИП-4222 опция 018: 2 Гц...18 ГГц
    АКИП-4222 опция 026: 2 Гц...26,5 ГГц
    АКИП-4222 опция 045: 2 Гц...45 ГГц
    АКИП-4222 опция 050: 2 Гц...50 ГГц
    АКИП-4222 опция 067: 2 Гц...67 ГГц
    АКИП-4222 опция 090: 2 Гц...90 ГГц
    АКИП-4222 опция 110: 2 Гц...110 ГГц
    Основная относительная погрешность частоты опорного генератора ±5 x 10-8
    Относительная температурная нестабильность частоты опорного генератора ±1,5 x 10-8 при температуре 23°C ± 5°C
    Погрешность измерения частоты f встроенным частотомером ± ((δ0 + δТ)·f + 0,001·fПО + 0,05·fПП + 0,5 горизонтального разрешения), где

    δ0 – погрешность опорного генератора;
    δТ – температурная нестабильность опорного генератора;
    fПП – установленное значение полосы пропускания;
    fПО – установленное значение полосы обзора;
    Горизонтальное разрешение = fПО / (число точек развертки – 1).
    Полоса обзора 0; 10 Гц…до максимальной частоты в зависимости от опции
    Полоса анализа cтандартно: 10 МГц
    опция H38-40: 40 МГц
    опция H38-200: 200 МГц
    опция H38-400: 400 МГц
    опция H38-600: 600 МГц
    опция H38-1200: 1,2 ГГц
    опция H38-2000: 2 ГГц
    Плотность фазовых шумов на опорной частоте 640 МГц и при включенном режиме оптимизации фазовых шумов -111 дБн/Гц при отстройке на 100 Гц
    -129 дБн/Гц при отстройке на 1 кГц
    -138 дБн/Гц при отстройке на 10 кГц
    -140 дБн/Гц при отстройке на 100 кГц
    -144 дБн/Гц при отстройке на 1 МГц
    Диапазон установки числа точек развертки 101...120001
    Скорость развертки 1 мкс...16000 с (при нулевой полосе обзора)
    3 мкс...16000 с (при полосе обзора от 10 Гц)
    ПОЛОСА ПРОПУСКАНИЯ
    Полоса пропускания фильтра ПЧ (по уровню -3 дб) 0,1 Гц...20 МГц (шаг 1-2-3-5)
    Погрешность установки полос пропускания фильтра ПЧ ± 0,1·fПП - для fПП = 0,1 Гц
    ± (0,03·fПП + 0,1) - для 1 Гц < fПП ≤ 500 Гц
    ± 0,03·fПП - для 500 Гц < fПП < 20 МГц
    ± 0,1·fПП - для fПП = 20 МГц
    Коэффициент прямоугольности фильтров ПЧ по уровням -3 дБ и -60 дБ 8,0 - для 0,1 Гц < fПП < 1 Гц
    5,0 - для fПП > 1 Гц
    Полоса пропускания ЭМС-фильтров ПЧ (по уровню -6 дБ) 1 Гц...10 МГц (шаг 1-2-3-5)
    Полоса пропускания ЭМС CISPR-фильтров ПЧ (по уровню -6 дБ, опция S05) 200 Гц, 9 кГц, 120 кГц, 1 МГц
    Полоса пропускания видео 1 Гц...20 МГц (шаг 1-2-3-5)
    УРОВЕНЬ
    Пределы допускаемой абсолютной погрешности измерения уровня С выключенным предусилителем С включенным предусилителем
    ± 0,24 дБ (опорная частота 500 МГц) ± 0,36 дБ (опорная 500 МГц)
    ± 0,24 дБ + неравномерность АЧХ (в диапазоне частот отличных от 500 МГц до максимальной частоты в зависимости от выбранной опции) ± 0,36 дБ + неравномерность АЧХ ((в диапазоне частот отличных от 500 МГц до максимальной частоты в зависимости от выбранной опции)
    Параметры нормируются при следующих условиях: частота 500 МГц, входной уровень от -10 дБм, ПЧ = 300 кГц, аттенюатор 10 дБ.
    Пределы допускаемой относительной погрешности при измерении мощности, относительно 500 кГц, из-за переключения полос пропускания ± 0,03 дБ - для fПП > 0,1 Гц ≤ 1 МГц
    ± 0,05 дБ - для fПП = 2 МГц
    ± 0,1 дБ - для fПП = 3 МГц
    ± 0,3 дБ - для fПП = 5 МГц, 10 МГц
    ± 1,0 дБ - для fПП = 20 МГц
    Пределы допускаемой относительной погрешности измерения мощности, на опорной частоте 500 МГц относительно 10 дБ и выключенного предусилителя, при ослаблении входного аттенюатора ± 0,15 дБ от 0 дБ до 58 дБ
    ± 0,2 дБ от 60 дБ до 70 дБ
    Нелинейность шкалы дисплея при значениях входного сигнала на смесителе ± 0,1 дБ от -10 дБм до -60 дБм
    Аттенюатор стандартный порт 1: 0...70 дБ, шаг 2 дБ
    порт 2: 0...24 дБ, шаг 8 дБ (при наличии 2 порта)
    Аттенюатор электронный (опция H33-08) 0...30 дБ шаг 0,5 дБ
    Максимальный входной уровень ± 50 Впост // 30 дБм
    СРЕДНИЙ УРОВЕНЬ СОБСТВЕННОГО ШУМА (DANL)
    Диапазон частот С опцией 008

    2 Гц…10 кГц
    > 10 кГц...100 кГц
    > 100 кГц...10 МГц
    10 МГц...100 МГц
    > 100 МГц...1,2 ГГц
    > 1,2 ГГц...2,2 ГГц
    > 2,2 ГГц...3,25 ГГц
    > 3,25 ГГц...5,25 ГГц
    > 5,25 ГГц...6,5 ГГц
    > 6,5 ГГц...8,4 ГГц    		 С выключенным предусилителем
    -110 дБм
    -110 дБм
    -148 дБм
    -149 дБм
    -152 дБм
    -151 дБм
    -150 дБм
    -148 дБм
    -144 дБм
    -142 дБм    		 С включенным предусилителем
    ─
    ─
    -148 дБм
    -156 дБм
    -161 дБм
    -161 дБм
    -161 дБм
    -160 дБм
    -156 дБм
    -156 дБм



    2 Гц...10 кГц
    > 10 кГц...100 кГц
    > 100 кГц...10 МГц
    10 МГц...100 МГц
    > 100 МГц...1,2 ГГц
    > 1,2 ГГц...2,2 ГГц
    > 2,2 ГГц...3,25 ГГц
    > 3,25 ГГц...5,25 ГГц
    > 5,25 ГГц...6,5 ГГц
    > 6,5 ГГц...8,2 ГГц
    > 8,2 ГГц...18 ГГц
    > 18 ГГц...26,5 ГГц
    > 26,5 ГГц...40 ГГц
    > 40 ГГц...50 ГГц    		 С опциями 018/ 026/ 045/ 050
    С выключенным предусилителем
    -110 дБм
    -110 дБм
    -148 дБм
    -147 дБм
    -151 дБм
    -150 дБм
    -148 дБм
    -145 дБм
    -142 дБм
    -140 дБм
    -143 дБм
    -137 дБм
    -130 дБм
    -127 дБм    		 С включенным предусилителем
    ─
    ─
    -148 дБм
    -155 дБм
    -162 дБм
    -162 дБм
    -162 дБм
    -160 дБм
    -156 дБм
    -156 дБм
    -157 дБм
    -154 дБм
    -151 дБм
    -148 дБм



    2 Гц...10 кГц
    > 10 кГц...100 кГц
    > 100 кГц...10 МГц
    10 МГц...100 МГц
    > 100 МГц...1,2 ГГц
    > 1,2 ГГц...2,2 ГГц
    > 2,2 ГГц...3,25 ГГц
    > 3,25 ГГц...5,25 ГГц
    > 5,25 ГГц...6,5 ГГц
    > 6,5 ГГц...8,2 ГГц
    > 8,2 ГГц...18 ГГц
    > 18 ГГц...26,5 ГГц
    > 26,5 ГГц...40 ГГц
    > 40 ГГц...48 ГГц
    > 48 ГГц...54,8 ГГц
    > 54,8 ГГц...63,6 ГГц
    > 63,6 ГГц...67 ГГц    		 С опцией 067
    С выключенным предусилителем
    -110 дБм
    -110 дБм
    -148 дБм
    -147 дБм
    -150 дБм
    -149 дБм
    -148 дБм
    -145 дБм
    -142 дБм
    -140 дБм
    -143 дБм
    -137 дБм
    -130 дБм
    -127 дБм
    -135 дБм
    -133 дБм
    -131 дБм    		 С включенным предусилителем
    ─
    ─
    -148 дБм
    -157 дБм
    -162 дБм
    -162 дБм
    -162 дБм
    -161 дБм
    -154 дБм
    -154 дБм
    -156 дБм
    -154 дБм
    -151 дБм
    -154 дБм
    -146 дБм
    -142 дБм
    -140 дБм



    2 Гц...10 кГц
    > 10 кГц...100 кГц
    > 100 кГц...10 МГц
    10 МГц...100 МГц
    > 100 МГц...1,2 ГГц
    > 1,2 ГГц...2,2 ГГц
    > 2,2 ГГц...3,25 ГГц
    > 3,25 ГГц...5,25 ГГц
    > 5,25 ГГц...6,5 ГГц
    > 6,5 ГГц...8,2 ГГц
    > 8,2 ГГц...18 ГГц
    > 18 ГГц...26,5 ГГц
    > 26,5 ГГц...40 ГГц
    > 40 ГГц...48 ГГц
    > 48 ГГц...50 ГГц
    > 50 ГГц...54,8 ГГц
    > 54,8 ГГц...63,6 ГГц
    > 63,6 ГГц...67,2 ГГц
    > 67,2 ГГц...74 ГГц
    > 74 ГГц...82,8 ГГц
    > 82,8 ГГц...91,6 ГГц
    > 91,6 ГГц...99,6 ГГц
    > 99,6 ГГц...110 ГГц    		 С опциями 090/ 110
    С выключенным предусилителем
    -110 дБм
    -110 дБм
    -148 дБм
    -145 дБм
    -148 дБм
    -146 дБм
    -144 дБм
    -141 дБм
    -140 дБм
    -138 дБм
    -141 дБм
    -135 дБм
    -127 дБм
    -122 дБм
    -122 дБм
    -133 дБм
    -130 дБм
    -128 дБм
    -138 дБм
    -143 дБм
    -142 дБм
    -141 дБм
    -138 дБм    		 С включенным предусилителем
    ─
    ─
    -148 дБм
    -155 дБм
    -160 дБм
    -160 дБм
    -160 дБм
    -159 дБм
    -152 дБм
    -152 дБм
    -154 дБм
    -151 дБм
    -147 дБм
    -147 дБм
    -146 дБм
    -146 дБм
    -142 дБм
    -145 дБм
    ─
    ─
    ─
    ─
    ─
    Параметры нормируются при следующих условиях: аттенюатор 0 дБ, ПЧ 1 Гц, усреднение ≥ 50.
    НЕРАВНОМЕРНОСТЬ АЧХ ОПОРНАЯ ЧАСТОТА 500 МГЦ
    Диапазон частот С опцией 008

    2 Гц...10 кГц
    10 кГц...100 кГц
    100 кГц...10 МГц
    > 10 МГц...100 МГц
    > 100 МГц...3,25 ГГц
    > 3,25 ГГц...5,25 ГГц
    > 5,25 ГГц...8,4 ГГц    		 С выключенным предусилителем
    ± 5,0 дБ
    ± 2,0 дБ
    ± 0,50 дБ
    ± 0,50 дБ
    ± 0,40 дБ
    ± 0,50 дБ
    ± 0,50 дБ    		 С включенным предусилителем
    ─
    ─
    ± 0,80 дБ
    ± 0,80 дБ
    ± 0,70 дБ
    ± 0,80 дБ
    ± 0,90 дБ



    2 Гц...10кГц
    10 кГц...100 кГц
    100 кГц...10 МГц
    > 10 МГц...100 МГц
    > 100 МГц...3,25 ГГц
    > 3,25 ГГц...5,25 ГГц
    > 5,25 ГГц...8,2 ГГц
    > 8,2 ГГц...18 ГГц
    > 26,5 ГГц...40 ГГц
    > 40 ГГц...50 ГГц    		 С опциями 018/ 026/ 045/ 050
    С выключенным предусилителем
    ± 5,0 дБ
    ± 2,0 дБ
    ± 0,50 дБ
    ± 0,50 дБ
    ± 0,40 дБ
    ± 0,50 дБ
    ± 0,50 дБ
    ± 1,50 дБ
    ± 2,50 дБ
    ± 2,80 дБ    		 С включенным предусилителем
    ─
    ─
    ± 0,50 дБ
    ± 0,70 дБ
    ± 0,80 дБ
    ± 0,90 дБ
    ± 2,00 дБ
    ± 2,30 дБ
    ± 2,80 дБ
    ± 3,00 дБ



    2 Гц...10 кГц
    10 кГц...100 кГц
    100 кГц...10 МГц
    > 10 МГц...100 МГц
    > 100 МГц...3,25 ГГц
    > 3,25 ГГц...5,25 ГГц
    > 5,25 ГГц...8,2 ГГц
    > 8,2 ГГц...18 ГГц
    > 18 ГГц...26,5 ГГц
    > 26,5 ГГц...40 ГГц
    > 40 ГГц...48 ГГц
    > 48 ГГц...67 ГГц
    > 67 ГГц...110 ГГц    		 С опциями 067/ 090/ 110
    С выключенным предусилителем
    5,0 дБ
    ±2,0 дБ
    ±0,50 дБ
    ±0,50 дБ
    ±0,40 дБ
    ±0,50 дБ
    ±0,50 дБ
    ±1,50 дБ
    ±1,80 дБ
    ±2,50 дБ
    ±2,80 дБ
    ±3,00 дБ
    ±4,00 дБ    		 С включенным предусилителем
    ─
    ─
    ±0,50 дБ
    ±0,50 дБ
    ±0,70 дБ
    ±0,80 дБ
    ±0,90 дБ
    ±2,00 дБ
    ±2,30 дБ
    ±2,80 дБ
    ±3,00 дБ
    ±3,50 дБ
    ±10,00 дБ
    ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПОМЕХ, ОБУСЛОВЛЕННЫХ ГАРМОНИЧЕСКИМИ И ИНТЕРМОДУЛЯЦИОННЫМИ ИСКАЖЕНИЯМИ
    Точка компрессии усиления на 1 дБ С опцией 008
    Диапазон частот Уровень на смесителе
    10 МГц...100 МГц
    > 100 МГц...3,25 ГГц
    > 3,25 ГГц...5,25 ГГц
    > 5,25 ГГц...8,4 ГГц    		 +14 дБм
    +18 дБм
    +18 дБм
    +17 дБм
    С опциями 018/ 026/ 045/ 050
    20 МГц...3,25 ГГц
    > 3,25 ГГц...50 ГГц    		 ≥ +5 дБм
    ≥ +7 дБм
    С опциями 067/ 090/ 110
    20 МГц...5,25 ГГц
    > 5,25 ГГц...8,2 ГГц
    > 8,2 ГГц...67 ГГц
    > 67 ГГц...90 ГГц
    > 90 ГГц...110 ГГц    		 ≥ +5 дБм
    ≥ +7 дБм
    ≥ +6 дБм
    ≥ -3 дБм
    ≥ -1 дБм
    Параметры нормируются при следующих условиях: двух тоновый сигнал, ПЧ 5 кГц, интервал частот 3 МГц.
    Собственные гармонические искажения (искажения второго порядка) искажения при уровне на смесителе -15 дБм 10 МГц...1,625 ГГц: -60дБн
    1,625 ГГц...2,625 ГГц: -62дБн
    2,625 ГГц...4,1 ГГц: -62дБн
    4,1 ГГц...9 ГГц: -75дБн
    9 ГГц...13,25 ГГц: -75дБн
    13,25 ГГц...20 ГГц: -70дБн
    20 ГГц...25 ГГц: -60дБн
    Интермодуляционные искажения третьего порядка при уровне на смесителе 2...-10 дБм (уровень точки пересечения третьего порядка) С опцией 008
    10 МГц...100 МГц: +14 дБм
    > 100 МГц...3,25 ГГц: +18 дБм
    > 3,25 ГГц...5,25 ГГц: +18 дБм
    > 5,25 ГГц...8,4 ГГц: +17 дБм
    С опцией 018/ 026/ 045/ 050/ 067/ 090/ 110
    10 МГц...100 МГц: +14 дБм
    > 100 МГц...3,25 ГГц: +18 дБм
    > 3,25 ГГц...5,25 ГГц: +20 дБм
    > 5,25 ГГц...8,2 ГГц: +21 дБм
    > 8,2 ГГц...50 ГГц: +18 дБм
    > 50 ГГц...67 ГГц: +18 дБм
    Параметры нормируются при следующих условиях: интервал частот 50 кГц.
    УРОВЕНЬ ПОМЕХ, ОБУСЛОВЛЕННЫХ ОСТАТОЧНЫМИ КОМБИНАЦИОННЫМИ ЧАСТОТАМИ
    Уровень остаточных сигналов комбинационных частот 1 МГц...8 ГГц -98 дБ
    Параметры нормируются при следующих условиях: вход нагружен на согласованную нагрузку 50 Ом, аттенюатор 0 дБ.
    ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ ПОМЕХ, ОБУСЛОВЛЕННЫХ ПОБОЧНЫМИ КАНАЛАМИ ПРИЕМА
    Диапазон частот Частота зеркального канала Уровень подавления
    Уровень подавления частоты зеркального канала 1-й ПЧ (оптимизация фазового шума выключена) 10 МГц ≤ f ≤100 МГц
    100 МГц ˂ f ≤ 3,25 ГГц
    3,25 ГГц ˂ f ≤ 5,25 ГГц
    5,25 ГГц ˂ f ≤ 8,2 ГГц    		 1 ГГц - f (частота строб. эффекта)
    f+2 × 10,025 ГГц (1-я ПЧ)
    f+2 × 10,025 ГГц (1-я ПЧ)
    f+2 × 10,025 ГГц (1-я ПЧ)    		 -80 дБн
    -70 дБн
    -70 дБн
    -70 дБн
    Уровень подавления частоты зеркального канала 1-й ПЧ (оптимизация фазового шума включена) 100 МГц ≤ f ≤1,2 ГГц
    1,2 ГГц ˂ f ≤ 3,25 ГГц
    3,25 ГГц ˂ f ≤ 5,25 ГГц
    5,25 ГГц ˂ f ≤ 8,2 ГГц
    100 МГц ≤ f ≤1,2 ГГц    		 f+2 × 2,825 ГГц (1-я ПЧ) -70 дБн
    Уровень подавления частоты зеркального канала 2-й ПЧ 100 МГц ˂ f ≤ 3,25 ГГц
    3,25 ГГц ˂ f ≤ 5,25 ГГц
    5,25 ГГц ˂ f ≤ 8,2 ГГц
    8,2 ГГц ˂ f ≤18 ГГц
    18 ГГц ˂ f ≤ 26,5 ГГц
    26,5 ГГц ˂ f ≤ 40 ГГц
    40 ГГц ˂ f ≤ 45 ГГц
    40 ГГц ˂ f ≤ 50 ГГц
    50 ГГц ˂ f ≤ 54,8 ГГц
    54,8 ГГц ˂ f ≤ 63,6 ГГц
    63,6 ГГц ˂ f ≤ 67 ГГц
    67 ГГц ˂ f ≤ 90 ГГц
    90 ГГц ˂ f ≤ 110 ГГц    		 f+2 × 425 МГц (2-я ПЧ) -70 дБн
    -70 дБн
    -70 дБн
    -80 дБн
    -80 дБн
    -70 дБн
    -70 дБн
    -70 дБн
    -70 дБн
    -70 дБн
    80 дБн
    -70 дБн
    -70 дБн
    Уровень подавления частоты зеркального канала 3-й ПЧ 100 МГц ˂f ≤ 3,25 ГГц
    3,25 ГГц ˂ f ≤ 5,25 ГГц
    5,25 ГГц ˂ f ≤ 8,2 ГГц
    8,2 ГГц ˂ f ≤ 18 ГГц
    18 ГГц ˂ f ≤ 26,5 ГГц
    26,5 ГГц ˂ f ≤ 40 ГГц
    40 ГГц ˂ f ≤ 45 ГГц
    40 ГГц ˂ f ≤ 50 ГГц
    50 ГГц ˂ f ≤ 54,8 ГГц
    54,8 ГГц ˂ f ≤ 63,6 ГГц
    63,6 ГГц ˂ f ≤ 67 ГГц
    67 ГГц ˂ f ≤ 90 ГГц
    90 ГГц ˂ f ≤ 110 ГГц    		 f+2 × 75 МГц (3-я ПЧ) -80 дБн
    IQ ДАННЫЕ
    Глубина памяти (длина IQ):
    - полоса анализа ≤ 40 МГц
    - полоса анализа > 40 МГц
    500 млн IQ-выборок , длина IQ-бит: 32 бита I, 32 бита Q
    1000 млн IQ-выборок , длина IQ-бит: 16 бит I, 16 бит Q
    Остаточное среднеквадратическое значение векторной ошибки модуляции (модуль EVM) для модуляции QPSK и частоты несущей 1 ГГц в зависимости от скорости модуляции, не более 0,6 % при скорости передачи до 5 МГц
    АНАЛИЗ АНАЛОГОВОЙ МОДУЛЯЦИИ (ОПЦИЯ S09)
    Диапазон измерений коэффициента амплитудной модуляции (КАМ) от 1 до 100 %
    Пределы допускаемой абсолютной погрешности измерений КАМ при частоте модулирующего сигнала от 30 Гц до 1 МГц ± (0,01∙КАМ + 0,1) %
    Диапазон измерений девиации частоты (∆∙f) частотной модуляции от 5 до 1∙107 Гц
    Пределы допускаемой абсолютной погрешности измерений девиации частоты при частоте модулирующего сигнала от 20 Гц до 1 МГц ± (0,01 * ∆∙f + 5) Гц
    Диапазон измерений коэффициента фазы при фазовой модуляции от 0,001 до 1280 рад
    Пределы допускаемой абсолютной погрешности измерений коэффициента фазы при частоте модулирующего сигнала от 20 Гц до 1 МГц ± (0,01∙ⱷ + 0,001) рад
    ОБЩИЕ ДАННЫЕ
    Дисплей сенсорный емкостной ЖК, 39,62 см
    Потребляемая мощность 450 Вт максимум (стандартная конфигурация устройства)
    Условия эксплуатации 0...+50°С
    Габаритные размеры 426 х 222 х 450 мм (Ш × В × Г)
    без учета ручек и опорных ножек
    Вес ≤ 35 кг
    Питание 110...240 В / 50/60 Гц

  • Комплект поставки АКИП-4222 опция 026

    № Наименование Количество

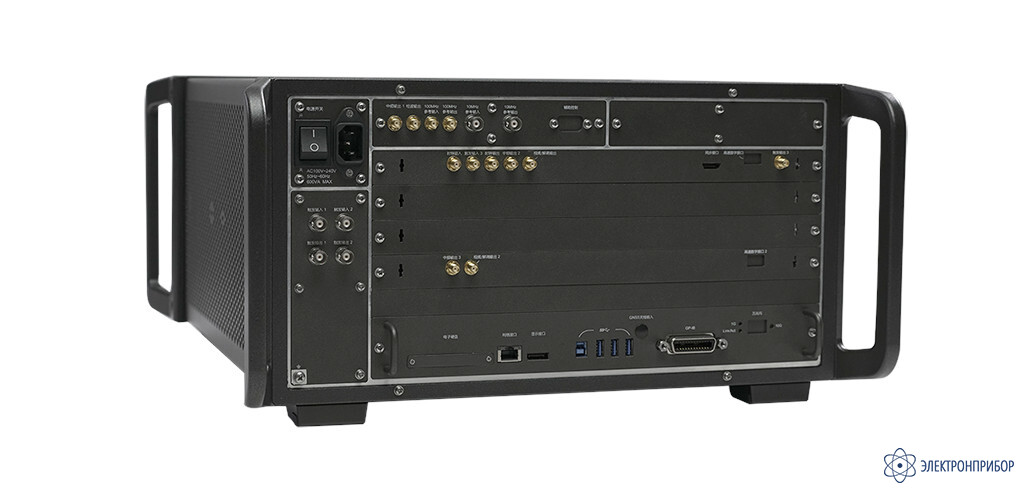

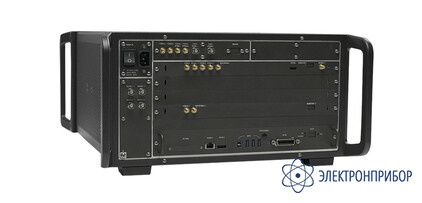

    1 Анализатор сигналов и спектра АКИП-4222 опция 026 1

  • Модификации АКИП-4222

    Подберите модификацию по параметрам

    Частотный диапазон
    Вариант исполнения
    Очистить

  • Файлы для АКИП-4222 опция 026

Файлы для АКИП-4222 опция 026

Все товары группы
Сохранить в PDF Распечатать

Рекомендуем посмотреть также
