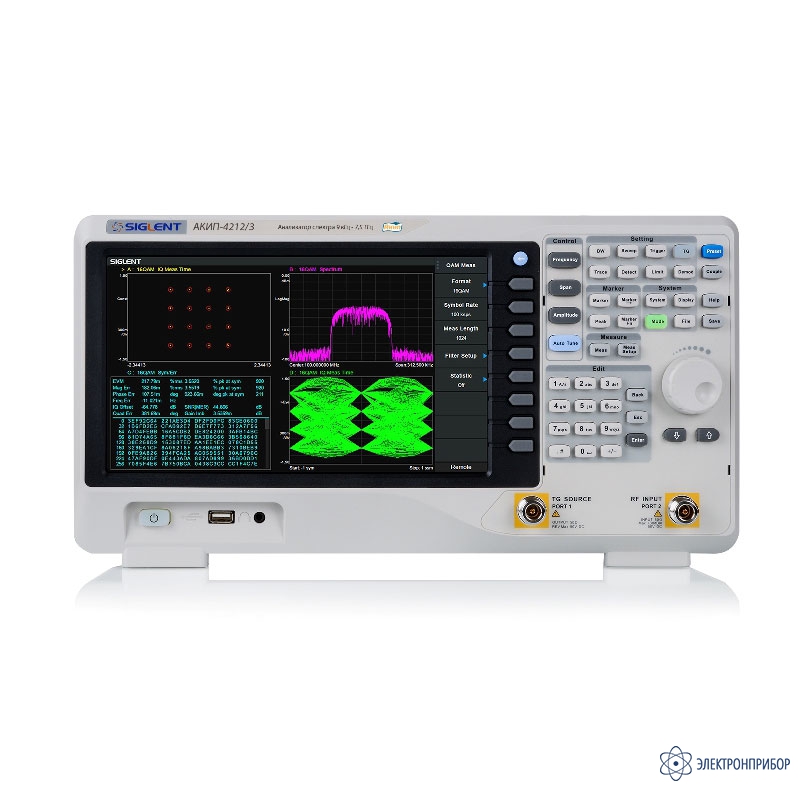

АКИП-4212/3 — анализатор спектра

Код товара: 57854

    • Гарантия

      3 года

    • Производитель

      АКИП

    Особенности анализатора спектра АКИП-4212/3:

    • Частотный диапазон: 9 кГц-7,5 ГГц;
    • Средний уровень собственных шумов: < -161 дБм/Гц;
    • Фазовый шум: от -115 дБн/Гц при отстр. на 1 МГц @ 1 ГГц;
    • Погрешность измерения амплитуды < 0,7 дБ;
    • Разрешение полосы пропускания: 1 Г;
    • Встроенный предусилитель, маркерные измерения;
    • Программные опции: трекинг генератор (TG), расширенный набор измерений, рефлектометр, фильтры ЭМС и квазипиковый детектор, анализ цифровых модуляций;
    • Диагональ экрана 25,6 см (разрешение 1024x600);
    • Интерфейсы USB, LAN.

  • Технические характеристики анализатора спектра АКИП-4212/3:

    Параметр АКИП-4212/1 АКИП-4212/2 АКИП-4212/3
    Частота
    Частотный диапазон 9 кГц…2,1 ГГц 9 кГц…3,2 ГГц 9 кГц…7,5 ГГц
    Разрешение 1 Гц
    Погрешность источника опорной частоты ± (1*10-6+5*10-7*N), Где N – количество лет выпуска из производства
    Полоса обзора Нулевая; 100 Гц…2,1 ГГц Нулевая; 100 Гц…3,2 ГГц Нулевая; 100 Гц…7,5 ГГц
    Плотность фазовых шумов -95 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
    -96 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
    -115 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
    -112 дБн/Гц на 1 МГц для АКИП-4212/3
    Скорость развертки 1 мс … 7000 с
    Полоса пропускания
    Полоса пропускания ПЧ 1 Гц… 1 МГц (шаг 1-3-10) 1 Гц… 3 МГц
    Погрешность установки полосы пропускания ПЧ ± 5 %
    Избирательность по уровням (60 дБ/ 3 дБ) 4,8:1
    Полоса пропускания ПЧ 1 Гц…3 МГц (шаг 1-3-10) 1 Гц…10 МГц
    Амплитуда
    Диапазон измерений От среднего уровня собственных шумов до +10 дБм в полосе от 100 кГц до 1 МГц; до + 20 дБм в полосе от 1 МГц до 7,5 ГГц, предусилитель выключен
    Аттенюатор 0 … 50 дБ ( шаг 1 дБ)
    Предусилитель 20 дБ
    Максимальный входной уровень ± 50 В пост 30 дБм (не более 3 минут, частота ≥10 МГц, АТТ 20 дБм, предусилитель выключен)
    Средний уровень собственного шума (DANL)
    С выключенным предусилителем:
    100 кГц…1 МГц
    1 МГц…10 МГц
    10 МГц…200 МГц
    200 МГц…1,5 ГГц
    1,5 МГц…3,2 ГГц
    3,2 МГц…5,0 ГГц
    5,0 МГц…6,5 ГГц
    6,5 МГц…7,5 ГГц    		 -107 дБм
    -132 дБм
    -137 дБм
    -135 дБм




         		 -107 дБм
    -132 дБм
    -137 дБм
    -135 дБм
    -126 дБм



         		 -105 дБм
    -122 дБм
    -142 дБм
    -142 дБм
    -140 дБм
    -137 дБм
    -136 дБм
    -134 дБм
    С включенным предусилителем:
    100 кГц…1 МГц
    1 МГц…10 МГц
    10 МГц…200 МГц
    200 МГц…1,5 ГГц
    1,5 МГц…3,2 ГГц
    3,2 МГц…5,0 ГГц
    5,0 МГц…6,5 ГГц
    6,5 МГц…7,5 ГГц    		 -107 дБм
    -132 дБм
    -148 дБм
    -156 дБм
    -155 дБм



         		 -132 дБм
    -148 дБм
    -156 дБм
    -155 дБм
    -145 дБм



         		 -105 дБм
    -122 дБм
    -142 дБм
    -142 дБм
    -140 дБм
    -137 дБм
    -136 дБм
    -134 дБм
    Параметры нормируются при условиях: Ослабление 0 дБ, RBW 10 Гц, усреднение > 50
    Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц С выключенным предусилителем: ± 0,4 дБ (вх. уровень – 20 дБм)
    С включенным предусилителем: ± 0,6 дБ (вх. уровень – 40 дБм)
    КСВ ≤ 1,5 (От 1 МГц, аттенюатор 10 дБ) ≤ 1,5 (От 1 МГц, аттенюатор 20 дБ)
    Гармонические искажения второго порядка - 65 дБн: ≥50 МГц
    Предусилитель выкл., уровень: - 20 дБм, аттенюатор 0 дБ
    Интермодуляционные искажения третьего порядка +10 дБ: ≥50 МГц +10 дБ: ≥50 МГц
    Трекинг генератора*
    Диапазон частот 100 кГц…2,1 ГГц 100 кГц…7,5 ГГц
    Выходной уровень -20 дБм…0 дБм (разреш 1 дБ) -40 дБм…0 дБм (разреш 1 дБ)
    Неравномерность АЧХ ± 3 дБ
    Полоса пропускания 100 Гц … 1 МГц 3 кГц … 3 МГц
    ЭМС (Опция)
    Полоса пропускания ПЧ 200 Гц, 9 кГц, 120 кГц, 1 МГц (-6 дБ)
    Детектор Пиковый, Усреднение, Квазипиковый RMS
    Рефлектометр (Опция)
    Виды измерений Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания (обратных потерь)
    Расширенные измерительные функции (Опция)
    Виды измерений Измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот
    Анализ цифровых модуляций (Опция)
    Виды измерений ASK: 2ASK;
    FSK: 2,4,8,16 уровень;
    MSK: GMSK;
    PSK: BPSK,QPSK,OQPSK,8PSK;
    DPSK: DBPSK, DQPSK, D8PSK, -DQPSK, -D8PSK;
    QAM: 16,32,64,128,256
    Длинна 16…4096
    Количество символов 4, 6, 8, 10, 12, 14, 16
    Скорость 1 к выб … 2.5 M выборок
    Выходы
    ВЧ вход Соединитель N-типа; 50 Ом
    Трекинг генератор Соединитель N-типа; 50 Ом
    Выход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; >0 дБм
    Вход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; -5 дБм…10 дБм
    Внешняя синхронизация Соединитель BNC-типа; 1 кОм; входная амплитуда 5 В (TTL)
    ДУ LAN, USB (2 шт)
    Общие данные
    Память Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 32 ГБ
    Дисплей 25,6 см, ЖК, разрешение 1024х600
    Потребляемая мощность 30 Вт
    Условия эксплуатации 0…+50 °С
    Габаритные размеры 393 х 207 х 116,5 мм (Ш × В × Г)
    Вес ≤ 4,7 кг (включая трекинг генератор)
    Питание 100…240 В (автовыбор), 45…440 Гц

  • Комплект поставки АКИП-4212/3

    № Наименование Количество
    1 Анализатор спектра АКИП-4212/3 1
    2 Шнур питания 1
    3 Кабель USB 1
    4 CD с ПО 1
