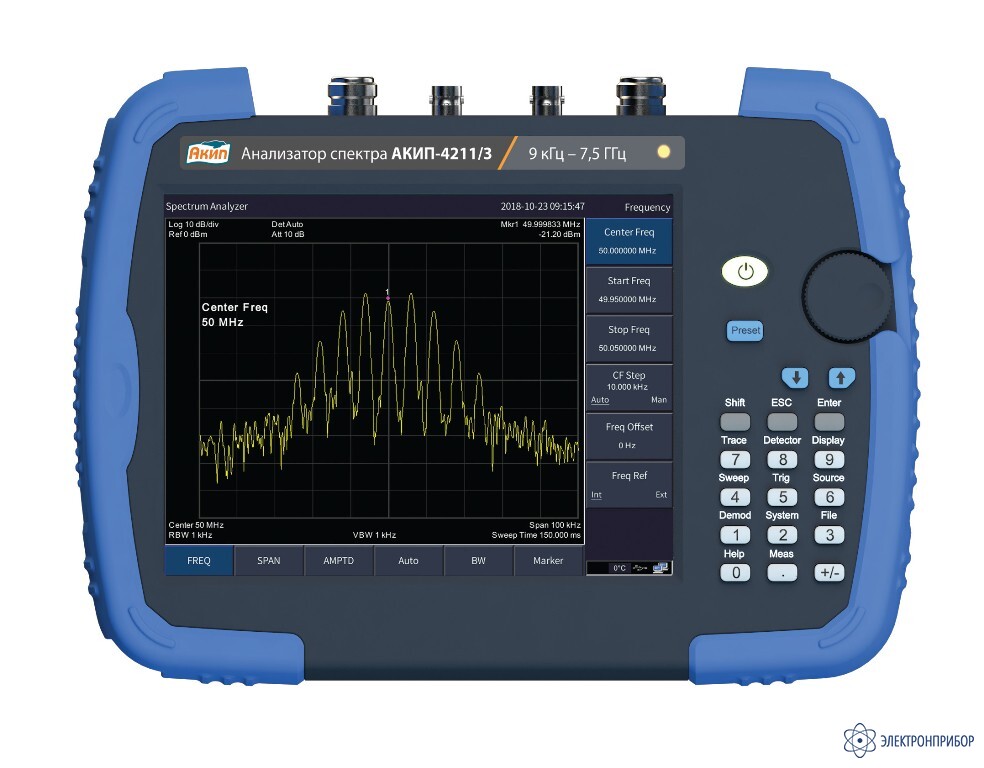

АКИП-4211/3 — анализатор спектра

Код товара: 72843
  • 2-3 дня
    94707-25
    Является модификацией АКИП-4211/3

    • Гарантия

      2 года

    • Госреестр СИ РФ

      94707-25 до 21.02.2030

    • Производитель

      АКИП

    Особенности анализатора спектра АКИП-4211/3:

    • портативный анализатор спектра;
    • частотный диапазон: 9 кГц ... 7,5 ГГц;
    • средний уровень собственных шумов: < -148 дБм;
    • фазовый шум: от - 110 дБн/Гц при отстройке на 1 МГц @ 1 ГГц;
    • разрешение полосы пропускания (RBW) от 10 Гц;
    • встроенный предусилитель;
    • маркерные измерения;
    • фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц) и квазипиковый детектор;
    • демодуляция АМ/ЧМ сигналов;
    • сенсорный экран, диагональ экрана 20,32 см (разрешение 1024x768);
    • интерфейсы: USB (USB TMC), LAN;
    • встроенный литиевый аккумулятор, до 4 часов непрерывной работы.

  • Технические характеристики анализатора спектра АКИП-4211/3:

    Параметр Значение
    Частотная характеристика
    Частотный диапазон 9 кГц … 7,5 ГГц
    Разрешение 1 Гц
    Погрешность источника опорной частоты ± 5·10-6
    Полоса обзора 0; 100 Гц … 7,5 ГГц
    Плотность фазовых шумов (ПЧ=1 кГц) - 98 дБн/Гц при отстройке на 10 кГц относительно несущей 1 ГГц
    - 98 дБн/Гц при отстройке на 100 кГц относительно несущей 1 ГГц
    - 110 дБн/Гц при отстройке на 1 МГц относительно несущей 1 ГГц
    Скорость развертки 10 мс … 3000 с
    Тип развертки Непрерывная, однократная
    Полоса пропускания
    Полоса пропускания ПЧ 10 Гц … 500 кГц (шаг 1-10), 1 МГц, 3 МГц
    Погрешность полос пропускания фильтров ПЧ (Гц) ± (0,05· FПЧ уст +1 Гц) - для FПЧ от 10 Гц до 300 Гц
    ± (0,05· FПЧ уст) - для FПЧ свыше 300 Гц
    Коэффициент прямоугольности 5:1
    по уровням - 60 дБ и - 3 дБ
    Полоса пропускания видео 10 Гц…3 МГц
    Уровень
    Диапазон измерений От среднего уровня собственных шумов до + 20 дБм предусилитель выключен
    Аттенюатор 0 … 50 дБ (шаг 1 дБ)
    Предусилитель 20 дБ (9 кГц … 7,5 ГГц)
    Максимальный входной уровень ± 50 В пост
    30 дБм (не более 3 минут, частота ≥ 10 МГц, АТТ 20 дБм)
    Опорный уровень - 80 дБм … + 30 дБм (шаг 0,1 дБ)
    Средний уровень собственного шума (DANL) С выключенным предусилителем С включенным предусилителем
    от 1 МГц до 10 МГц - 130 дБм - 150 дБм
    свыше 10 МГц до 1 ГГц - 130 дБм - 148 дБм
    свыше 1 ГГц до 3,6 ГГц - 128 дБм - 148 дБм
    свыше 3,6 ГГц до 5 ГГц - 123 дБм - 143 дБм
    свыше 5 ГГц до 6 ГГц - 118 дБм - 138 дБм
    свыше 6 ГГц до 7 ГГц - 118 дБм - 133 дБм
    свыше 7 ГГц до 7,5 ГГц - 108 дБм - 128 дБм
    Параметры нормируются при условиях: ослабление 0 дБ, ПЧ=10 Гц, полоса обзора 1 кГц усреднение ≥ 50, 50 Ом
    Неравномерность АЧХ С выключенным предусилителем: ± 0,8 дБ (несущая ≥ 100 кГц)
    С включенным предусилителем: ± 0,9 дБ (несущая ≥ 1 МГц)
    Параметры нормируются при условиях: ослабление 20 дБ, опорная частота 50 МГц
    Пределы допускаемой абсолютной погрешности измерения уровня на частоте 50 МГц С выключенным предусилителем: ± 0,4 дБ (входящий уровень – 20 дБм)
    С включенным предусилителем: ± 0,5 дБ (входящий уровень – 40 дБм)
    КСВ ≤ 1,5 (1 МГц … 8 ГГц, аттенюатор 10 дБ)
    Гармонические искажения второго порядка - 65 дБн: несущая ≥50 МГц
    Предусилитель выключен, уровень: - 10 дБм, аттенюатор 0 дБ
    Интермодуляционные искажения третьего порядка ≥ 2 дБм: несущая ≥5 0 МГц
    Предусилитель выключен, уровень: - 20 дБм, аттенюатор 0 дБ
    Уровень компрессии усиления на 1 дБ > 2 дБм: несущая ≥50 МГц
    Предусилитель выключен, аттенюатор 0 дБ
    Остаточные отклики ПЧ во всей полосе частот < - 85 дБм: 50 Ом, аттенюатор 0 дБ
    Паразитные составляющие < - 60 дБн (уровень на смесителе - 30 дБм)
    Трекинг генератор (только в модели АКИП-4211/3 (TG))
    Диапазон частот TG 100 кГц … 7,5 ГГц
    Выходной уровень - 40 дБм … 0 дБм
    Дискретность установки 1 дБ
    Неравномерность АЧХ ± 4 дБ
    Защита входа от обратной мощности ± 30 дБм, ± 50 В
    Демодуляция
    Аналоговый аудиодемодулятор (АМ/ЧМ) 100 кГц … 7,5 ГГц
    Измерений параметров АМ-сигнала 10 МГц … 7,5 ГГц
    Частота модуляции: 20 Гц … 100 кГц
    Погрешность измерения частоты модуляции:
    1 Гц, при частоте модуляции < 1 кГц
    0,1 %, при частоте модуляции ≥ 1 кГц
    Глубина модуляции: 5 % … 95 %
    Погрешность измерения глубины модуляции: ± 4 %
    Измерений параметров ЧМ-сигнала 10 МГц … 7,5 ГГц
    Частота модуляции: 20 Гц … 100 кГц
    Погрешность измерения частоты модуляции: 1 Гц, при частоте модуляции < 1 кГц
    0,1 %, при частоте модуляции ≥ 1 кГц
    Девиация частоты: 20 Гц … 200 кГц
    Погрешность измерения девиации частоты: ± 4 %
    Частотомер
    Разрешение 1 Гц, 10 Гц, 100 Гц, 1 кГц
    Погрешность измерения ± (F изм * 5·10-6 + разрешение)
    Входы / выходы
    ВЧ вход Соединитель N-типа; 50 Ом
    Трекинг генератор Соединитель N-типа; 50 Ом
    Выход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; > 0 дБм
    Вход опорной частоты Соединитель BNC-типа; 50 Ом; 10 МГц; 0 … 10 дБм
    Внешняя синхронизация Соединитель BNC-типа; TTL совместимый сигнал
    ДУ LAN (10 / 100 Base, RJ-45), USB (USB TMC)
    Общие данные
    Память Внутренняя (flash) 256 МБ, поддерживаются внешние USB Flash диски емкостью до 4 ГБ
    Дисплей Сенсорный емкостной ЖК, 25,6 см, разрешение 1024х600
    Потребляемая мощность 45 Вт (максимум)
    Условия эксплуатации 0 … + 40 °С
    Габаритные размеры 265 х 190 х 58 мм (Ш × В × Г)
    Вес ≤ 2,5 кг
    Питание Литиевая батарея 7,4В, 9100 мАч
    AC-DC адаптер: 100 … 240 В, 50/60 Гц (вход), 12 - 15 В (выход)

  • Комплект поставки АКИП-4211/3

    № Наименование Количество
    1 Анализатор спектра АКИП-4211/3 1
