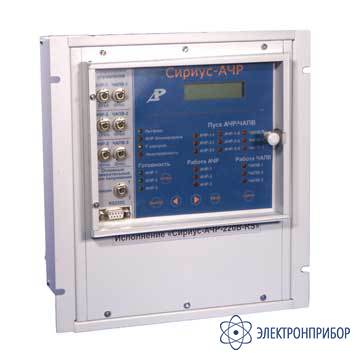

Сириус-АЧР — микропроцессорное устройство автоматической частотной разгрузки

Код товара: 20598

  • Назначение микропроцессорного устройства  автоматической частотной разгрузки Сириус-АЧР:

    Микропроцессорное устройство частотной разгрузки Сириус-АЧР предназначено для использования на электростанциях и подстанциях энергосистем с целью ликвидации дефицита активной мощности путем автоматического отключения потребителей при снижении частоты (АЧР) с последующим автоматическим включением отключенных потребителей при восстановлении частоты (ЧАПВ).

    Терминал Сириус-АЧР является централизованным устройством, выдающим сигналы отключения и последующего включения одного или нескольких присоединений, подведенных под частотную разгрузку.

    Наличие традиционных алгоритмов разгрузки типа АЧР-I, АЧР-II и ЧАПВ (АЧР-I имеет возможность блокировки по величине скорости снижения частоты), позволяет использовать устройство для замены существующих блоков АЧР.

    Особенности микропроцессорного устройства  автоматической частотной разгрузки Сириус-АЧР:

    • Три очереди разгрузи: АЧР-I, АЧР-II и ЧАПВ;
    • Совмещенная АЧР-II со ступенью АЧР-I (общее реле);
    • Блокировка АЧР-I по скорости снижения частоты;
    • Наличие контрольного канала для защиты от ложных срабатываний;
    • Контроль по напряжению;
    • Встроенный генератор частоты для проверок.

  • Технические характеристики микропроцессорного устройства  автоматической частотной разгрузки Сириус-АЧР:

    Параметр Значения
    Источник питания 220 В
    110 В
    Номинальное напряжение измерительных цепей 100 В
    Напряжение срабатывания
         - при питании постоянным током
         - при питании переменным током
    150 - 264 В (80 - 140 В)
    110 - 264 В
    Напряжение несрабатывания
         - при питании постоянным током
         - при питании переменным током
    0 - 130 В (0 - 70 В)
    0 - 90 В
    Длительность входного сигнала не менее 50 мс
    Максимальное коммутируемое напряжение постоянного или переменного тока 264 В
    Сопротивление изоляции не менее 100 МОм
    Средняя наработка на отказ не менее 25000 часов
    Мощность потребляемая устройством
         - цепями питания
         - измерительными цепями
    20 Вт
    0.5 Вт
    Рабочий диапазон температур устройства от -20 до +55 оС

  • Комплект поставки Сириус-АЧР

    № Наименование Количество
    1 Микропроцессорное устройство автоматической частотной разгрузки Сириус-АЧР 1
    2 Руководство по эксплуатации, техническое описание, паспорт 1
