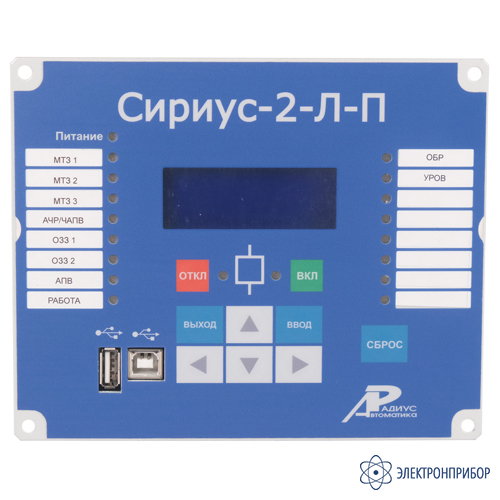

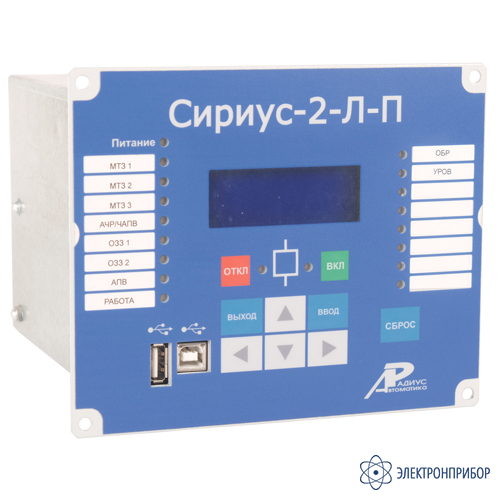

Сириус-2-Л-П — реле тока

Код товара: 83477
  • Реле тока Сириус-2-Л-П Реле тока Сириус-2-Л-П Реле тока Сириус-2-Л-П
    2 варианта исполнения

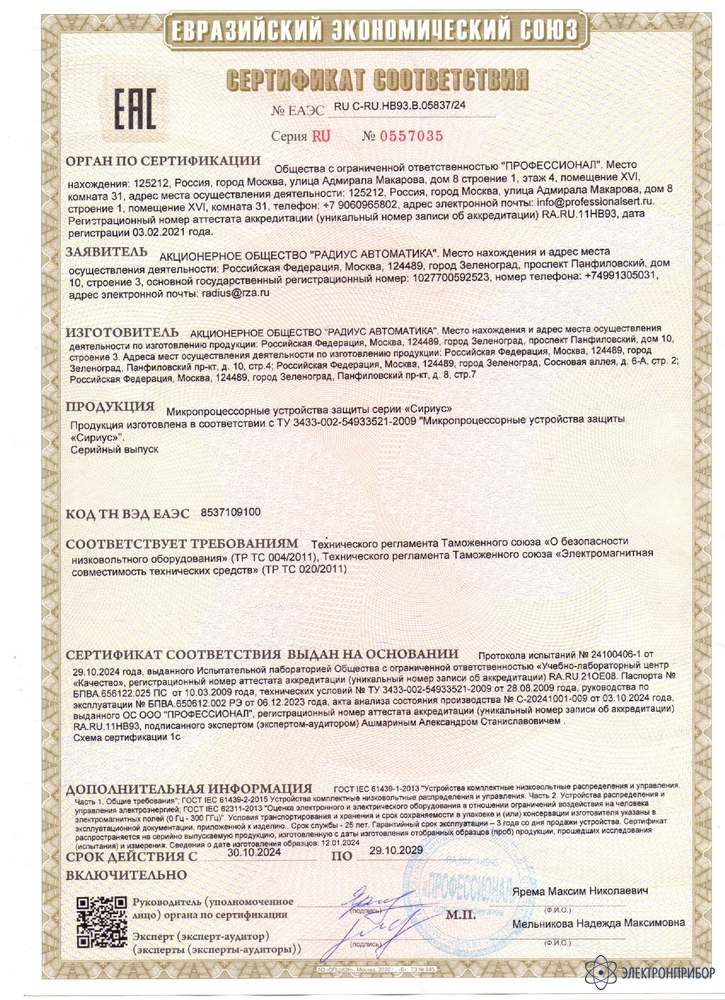

    Сертификаты

    Назначение реле тока Сириус-2-Л-П:

    Устройство Сириус-2-Л-П предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ.

    Функции реле тока Сириус-2-Л-П:

    Функции защиты и автоматики:

    • направленная максимальная токовая защита с блокировкой при броске тока намагничивания (МТЗ-1, МТЗ-2, МТЗ-3, МТЗ-4);
    • автоматическое ускорения ступенчатых защит при включении выключателя (МТЗ, ТЗНП);
    • логическая защита шин (ЛЗШ);
    • защита от перегрузки по действующему значению тока основной гармоники (ЗП);
    • защита от обрыва фазы (ЗОФ), реагирующая на ток обратной последовательности или на отношение тока обратной последовательности к току прямой последовательности;
    • защита от однофазных замыканий на землю, реагирующая на величину измеренного или вы-численного тока 3I0 основной частоты, измеренного тока 3I0 высших гармоник с возможностью применения зависимых характеристик по току;
    • автоматика управления выключателем, в том числе работающих по схеме «дешунтирования»;
    • двухкратное автоматическое повторное включение выключателя (АПВ);
    • прием команд на отключение от внешнего устройства АЧР;
    • прием команд на включение от внешнего устройства ЧАПВ;
    • логика устройства резервирования при отказе выключателя (УРОВ) – формирование сигнала при отказе своего выключателя;
    • виртуальные ключи, обеспечивающие местное и дистанционное управление функциями терминала;
    • определение вида и расстояния до места повреждения (ОМП) методом одностороннего замера.

    Функции измерения и регистрации:

    • текущие значения токов;
    • аварийные токи в момент отключения выключателя;
    • измерение времени срабатывания защиты и отключения коммутационного аппарата;
    • фиксация причины, даты и времени срабатывания;
    • фиксация положения всех входных дискретных сигналов в момент срабатывания;
    • осциллографирование;
    • регистрация событий.

    Функции управления и диагностики:

    • местный/дистанционный режим управления коммутационными аппаратами;
    • управление выключателем: от входных сигналов; по ЛС;по ТУ; кнопками с лицевой панели;
    • защита выключателя от многократных включений;
    • диагностика состояния выключателя;
    • контроль времени включения/отключения выключателя;
    • контроль целостности цепей управления выключателя;
    • расчет механического ресурса выключателя;
    • расчет коммутационного ресурса выключателя;
    • реализация алгоритма блокировки и деблокировки управления выключателя.

    Дополнительные сервисные функции:

    • программируемые входы;
    • программируемые реле;
    • программируемые светодиоды;
    • сигнализация о неисправностях;
    • встроенные часы-календарь;
    • информация о текущей группе уставок;
    • свободно программируемая логика (СПЛ).

    Варианты исполнения реле тока Сириус-2-Л-К:

    Реле тока Сириус-2-Л-П доступны для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

    Реле тока Сириус-2-Л-П-А

    «Сириус-2-Л-П» - фирменное название устройства;

    A – Аппаратное исполнение:
       0 – 3 канала с широким динамическим диапазоном и высокой термической стойкостью;
       1 – 2 канала с широким динамическим диапазоном и высокой термической стойкостью и 1 канал повышенной точности для подключения к ТТНП.

    Пример записи условного обозначения устройства Сириус-2-Л-П с 3 каналами с широким динамическим диапазоном и высокой термической стойкостью: «Реле тока «Сириус-2-Л-П-0».

  • Технические характеристики реле тока Сириус-2-Л-П:

    Параметр Значение
    Количество групп уставок 2
    Число дискретных входов  7
    Количество программируемых светодиодов 16
    Габаритные размеры (ВхШхГ), мм 132х162х144
    Масса, кг, не более 3

  • Комплект поставки Сириус-2-Л-П

    № Наименование Количество
    1 Реле тока Сириус-2-Л-П в выбранном исполнении 1
