СИРИУС-2-С, СИРИУС2С, СИРИУС 2 С
Средства релейной защиты и автоматики

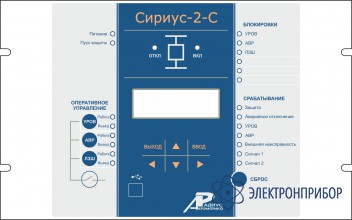

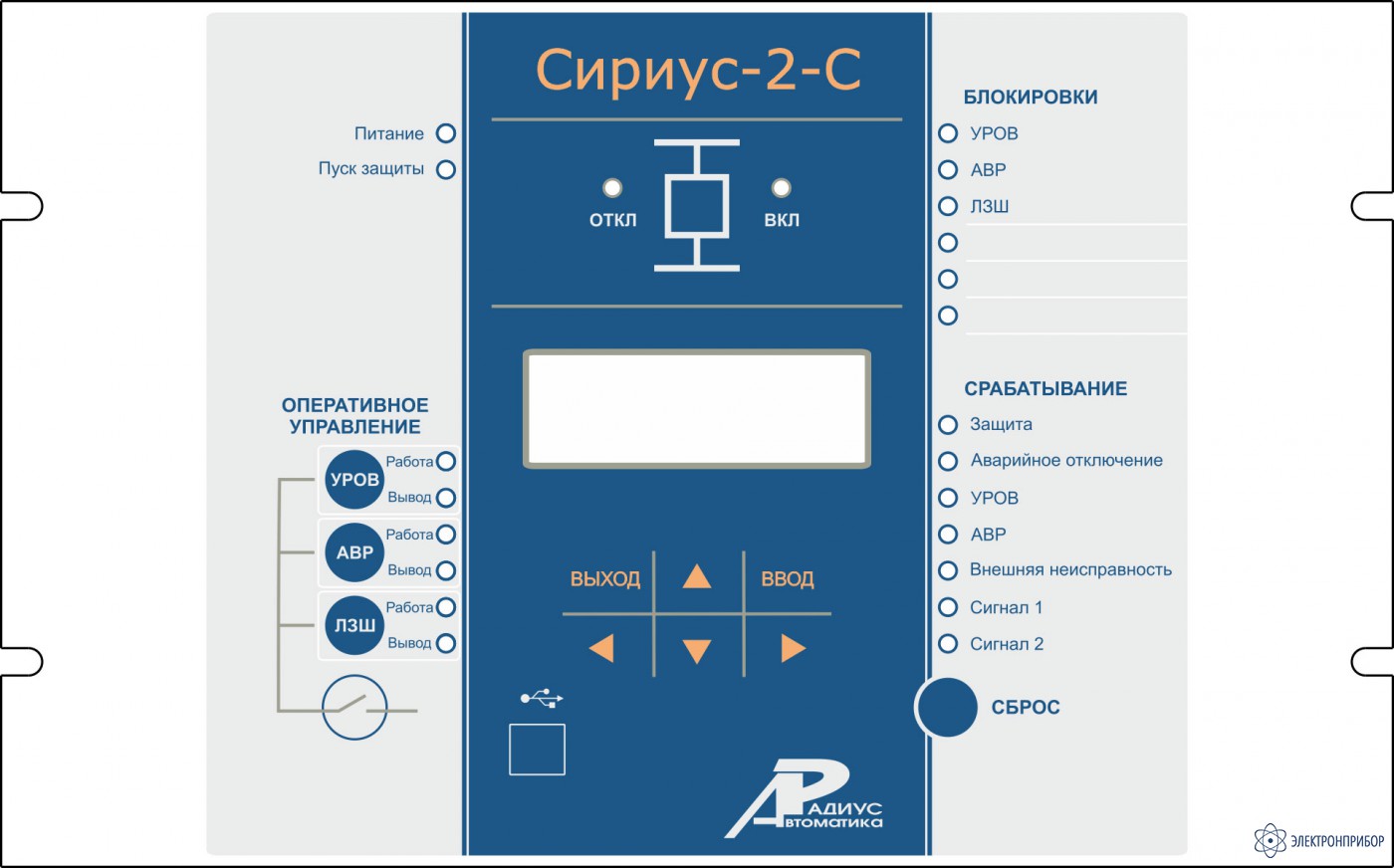

Сириус-2-С — устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Код товара: 20593-
-
Гарантия
3 года
-
Производитель
Описание устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-2-С:
Устройство Сириус-2-С предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации секционного выключателя напряжением 3-35 кВ.
Устройство имеет специальное исполнение «И5», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Устройство имеет специальное исполнение «БПТ», предназначенное специально для применения на подстанциях с переменным оперативным током.
Устройство имеет полностью положительное заключение аттестационной комиссии ОАО «Россети» и рекомендовано к применению. На основании лицензий на конструирование и изготовление оборудования для атомных станций, полученных ЗАО «РАДИУС Автоматика», устройство допускается для применения на атомных станциях. Устройство имеет сертификат системы «ГАЗПРОМСЕРТ» о соответствии требованиям нормативных документов ОАО «Газпром».
Устройство Сириус-2-С отличается от Сириус-21-С порядком нумерации клеммников.
Особенности устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-2-С:
Функции защиты
- Трехступенчатая максимальная токовая защита от междуфазных повреждений с контролем двух или трех фазных токов;
- Автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
- Защита от обрыва фазы;
- Логическая защита шин;
- Выдача сигнала пуска МТЗ для организации логической защиты шин.
Функции автоматики
- Операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
- Возможность подключения внешних защит, например, дуговой;
- Формирование сигнала УРОВ при отказах своего выключателя;
- Исполнение входного сигнала УРОВ при отказах нижестоящих выключателей.
Дополнительные сервисные функции
- Определение вида повреждения при срабатывании МТЗ;
- Фиксация токов в момент аварии;
- Измерение времени срабатывания защиты и отключения выключателя;
- Встроенные часы-календарь;
- Возможность встраивания устройства в систему единого точного времени станции или подстанции;
- Измерение текущих фазных токов;
- Дополнительные реле и светодиоды с функцией, заданной пользователем;
- Цифровой осциллограф;
- Регистратор событий.
Устройство обеспечивает следующие эксплуатационные возможности
- Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- Задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик);
- Ввод и хранение уставок защит и автоматики;
- Контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
- Определение места повреждения линии (для воздушных линий);
- Передачу параметров аварии, ввод и изменение уставок по линии связи;
- Непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- Блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- Получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- Гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- Высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой.
Устройство не срабатывает ложно и не повреждается
- При снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
- При подаче напряжения оперативного постоянного тока обратной полярности;
- При замыкании на землю цепей оперативного тока.
Особенности исполнения БПТ
- Возможность питания терминала от токовых цепей при глубоких просадках питающего напряжения
- Возможность работы с выключателями с катушками токового отключения по схеме «с дешунтированием»
- Возможность действия выходного отключающего реле на предварительно заряженный конденсатор
- Возможность запитки некоторых важных дискретных входов от развязанного напряжения, вырабатываемого из внутреннего напряжения питания терминала
- Применение бистабильного реле РФК для целей формирования энергонезависимого сигнала «Аварийное отключение» без наличия оперативного питания
- Полнофункциональное соответствие параметров и возможностей с серией устройств Сириус-2.
Исполнение устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-2-С:
Устройство Сириус-2-С доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «Сириус-2-С-tA-nnnB-ss», где
tA – исполнение устройства по номинальному току вторичной обмотки ТТ:
1А – для номинального тока 1 А;
5А – для номинального тока 5 А.
nnnB – исполнение устройства по напряжению оперативного тока:
24В – напряжения питания 24 В постоянного тока;
48В – напряжения питания 48 В постоянного тока;
110В – напряжения питания 110 В постоянного тока;
220В – напряжения питания 220В переменного (50 Гц), выпрямленного или постоянного тока;
220В DC – напряжение питания 220В только постоянного тока с дискретными входами, обеспечивающими формирование импульса режекции, в соответствии с требованиями СТО 56947007-29.120.40.102-2011;;
БПТ-Р2 – напряжение питания 220В переменного тока со встроенными подпиткой от токовых цепей с реле дешунтирования;
БПТ-Р0 – напряжение питания 220В переменного тока со встроенными подпиткой от токовых цепей без реле дешунтирования.
Исполенения БПТ-Р2 и БПТ-Р0 доступны только для Сириус-2-С.
В исполнении БПТ в обозанчении устройства не указывается ток вторичной обмотки ТТ.
ss – тип интерфейса связи с АСУ:
И1 – два интерфейса RS485 (для устройств выпуска до 02.2025);
И2 – для исполнения с интерфейсом Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104;
И5-TX – для исполнения с двумя интерфейсами Ethernet по «витой паре» (100BASE-ТX) и протоколами обмена МЭК 61850 (редакция 2) и Modbus TCP;
И5-FX – один интерфейс USB (ModBus-RTU), один интерфейс RS485 (ModBus-RTU), два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, HSR, PRP, Modbus TCP).
Пример записи обозначения устройства «Сириус-2-С» с напряжением оперативного питания 220 В, номинальным током ТТ 5 А и дополнительным интерфейсом RS485 при заказе: «Устройство Сириус-2-С-5A-220В-И1».Пример записи обозначения устройства «Сириус-2-С» с напряжением оперативного питания 220В переменного тока со встроенными подпиткой от токовых цепей и дополнительным интерфейсом RS485: «Устройство Сириус-2-С-БПТ-Р2-И1».
Исполнение И1-Д0 (для устройств выпуска с 02.2025):
С 02.2025 года устройство Сириус-2-С доступно для заказа в исполнении «И1-Д0». Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:
Устройство «Сириус-2-А-В-C», где
«Сириус-2-С» - фирменное название устройства;
А – исполнение устройства по напряжению оперативного тока:
220В – 220 В постоянного, переменного или выпрямленного тока.В – исполнение устройства по третьему интерфейсу линии связи:
И1 – основное исполнение (USB-A, USB-B, RS485-PPS, 2хRS485 с протоколом обмена Modbus RTU).С – аппаратное исполнение:
Д0 – базовое исполнение устройства. -
-
Технические характеристики устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-2-C в зависимости от варианта исполнения:
Модель Вторичные токи Напряжение питания Исполнение интерфейса по АСУ Сириус-2-С-1А-220В-И1 1А 220В переменного (50 Гц), выпрямленного или постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-5А-220В-И1 5А 220В переменного (50 Гц), выпрямленного или постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-1А-110В-И1 1А 110В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-5А-110В-И1 5А 110В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-1А-48В-И1 1А 48В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-5А-48В-И1 5А 48В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-1А-24В-И1 1А 24В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-5А-24В-И1 5А 24В постоянного тока два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-1А-220В DC-И1 1А 220В постоянного тока с импульсом режекции два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-5А-220В DC-И1 5А 220В постоянного тока с импульсом режекции два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-1А-220В-И2
(полностью заменяет выпускаемое ранее исполнение И3)1А 220В переменного (50 Гц), выпрямленного или постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-2-С-5А-220В-И2
(полностью заменяет выпускаемое ранее исполнение И3)5А 220В переменного (50 Гц), выпрямленного или постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-2-С-1А-110В-И2
(полностью заменяет выпускаемое ранее исполнение И3)1А 110В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-2-С-5А-110В-И2
(полностью заменяет выпускаемое ранее исполнение И3)5А 110В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-2-С-1А-48В-И2
(полностью заменяет выпускаемое ранее исполнение И3)1А 48В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-2-С-5А-48В-И2
(полностью заменяет выпускаемое ранее исполнение И3)5А 48В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-2-С-1А-24В-И2
(полностью заменяет выпускаемое ранее исполнение И3)1А 24В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-2-С-5А-24В-И2
(полностью заменяет выпускаемое ранее исполнение И3)5А 24В постоянного тока один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-2-С-1А-220В DC-И2
(полностью заменяет выпускаемое ранее исполнение И3)1А 220В постоянного тока с импульсом режекции один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-2-С-5А-220В DC-И2
(полностью заменяет выпускаемое ранее исполнение И3)5А 220В постоянного тока с импульсом режекции один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-2-С-1А-220В-И4-FX 1А 220В переменного (50 Гц), выпрямленного или постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP)Сириус-2-С-5А-220В- И4-FX 5А 220В переменного (50 Гц), выпрямленного или постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP)Сириус-2-С-1А-110В- И4-FX 1А 110В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP)Сириус-2-С-5А-110В- И4-FX 5А 110В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP)Сириус-2-С-1А-48В- И4-FX 1А 48В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP)Сириус-2-С-5А-48В- И4-FX 5А 48В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP)Сириус-2-С-1А-24В- И4-FX 1А 24В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP)Сириус-2-С-5А-24В- И4-FX 5А 24В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP)Сириус-2-С-1А-220В DC- И4-FX 1А 220В постоянного тока с импульсом режекции один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP)Сириус-2-С-5А-220В DC- И4-FX 5А 220В постоянного тока с импульсом режекции один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с оптическим разъемом (МЭК 61850-8-1, PRP)Сириус-2-С-1А-220В-И4-TX 1А 220В переменного (50 Гц), выпрямленного или постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-2-С-5А-220В- И4-TX 5А 220В переменного (50 Гц), выпрямленного или постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-2-С-1А-110В- И4-TX 1А 110В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-2-С-5А-110В- И4-TX 5А 110В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-2-С-1А-48В- И4-TX 1А 48В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-2-С-5А-48В- И4-TX 5А 48В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-2-С-1А-24В- И4-TX 1А 24В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-2-С-5А-24В- И4-TX 5А 24В постоянного тока один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-2-С-1А-220В DC- И4-TX 1А 220В постоянного тока с импульсом режекции один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-2-С-5А-220В DC- И4-TX 5А 220В постоянного тока с импульсом режекции один интерфейс USB (ModBus-RTU),
один интерфейс RS485 (ModBus-RTU),
два интерфейса Ethernet с разъемом RJ45 (МЭК 61850-8-1, PRP)Сириус-2-С-02-1А-220В-И5-FX 1А 220В переменного (50 Гц), выпрямленного или постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-2-С-02-5А-220В-И5-FX 5А 220В переменного (50 Гц), выпрямленного или постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-2-С-02-1А-110В-И5-FX 1А 110В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-2-С-02-5А-110В-И5-FX 5А 110В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-2-С-02-1А-48В-И5-FX 1А 48В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-2-С-02-5А-48В-И5-FX 5А 48В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-2-С-02-1А-24В-И5-FX 1А 24В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-2-С-02-5А-24В-И5-FX 5А 24В постоянного тока два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-2-С-02-1А-220В DC-И5-FX 1А 220В постоянного тока с импульсом режекции два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-2-С-02-5А-220В DC-И5-FX 5А 220В постоянного тока с импульсом режекции два оптических интерфейса Ethernet (100BASE-FX) и протокола обмена МЭК61850 (редакция 2) и Modbus TCP Сириус-2-С-02-1А-220В-И5-TX 1А 220В переменного (50 Гц), выпрямленного или постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-2-С-02-5А-220В-И5-TX 5А 220В переменного (50 Гц), выпрямленного или постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-2-С-02-1А-110В-И5-TX 1А 110В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-2-С-02-5А-110В-И5-TX 5А 110В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-2-С-02-1А-48В-И5-TX 1А 48В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-2-С-02-5А-48В-И5-TX 5А 48В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-2-С-02-1А-24В-И5-TX 1А 24В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-2-С-02-5А-24В-И5-TX 5А 24В постоянного тока два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-2-С-02-1А-220В DC-И5-TX 1А 220В постоянного тока с импульсом режекции два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-2-С-02-5А-220В DC-И5-TX 5А 220В постоянного тока с импульсом режекции два интерфейса Ethernet по «витой паре» (100BASE-ТX) и протокола обмена МЭК 61850 (редакция 2) и Modbus TCP Сириус-2-С-БПТ-Р2-И1 В обозначении не указываются 220В переменного тока с реле дешунтирования два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-БПТ-Р0-И1 В обозначении не указываются 220В переменного тока без реле дешунтирования два интерфейса RS485
(для устройств выпуска до 02.2025 г.)Сириус-2-С-БПТ-Р2-И2
(полностью заменяет выпускаемое ранее исполнение И3)В обозначении не указываются 220В переменного тока с реле дешунтирования один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Сириус-2-С-БПТ-Р0-И2
(полностью заменяет выпускаемое ранее исполнение И3)В обозначении не указываются 220В переменного тока без реле дешунтирования один интерфейс Ethernet по «витой паре» (100BASE-TX) с протоколами обмена Modbus TCP и МЭК 60870-5-104 Технические характеристики устройства микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-2-С:
Параметр Значение Технические характеристики устройства Сириус-2-С Число аналоговых входов по току 3 Число дискретных входов 34 Число дискретных выходных сигналов (групп контактов) 12 (21) Габаритные размеры (ВхШхГ), мм 190х305х185 Масса, кг, не более 7 Технические характеристики устройства Сириус-2-С-БПТ Число аналоговых входов по току 3 Число дискретных входов 220В 16 Число дискретных входов (для подключения «сухих» контактов 3 Число дискретных выходных сигналов (групп контактов) 12(21) Габаритные размеры (ВхШхГ), мм 190х305х215 Масса, кг, не более 10 Общие технические характеристики платформы Сириус-2 Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели;
IP20 по остальным, кроме клемм подключения токовых цепей.Рабочее значение относительной влажности воздуха, % 98 Предельные рабочие значения температуры окружающего воздуха, °С от -40 до +55 Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25 -
Комплект поставки Сириус-2-С
№ Наименование Количество 1 Устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ Сириус-2-С в выбранном исполнении 1 2 Руководство по эксплуатации 1 3 Паспорт 1 -
Дополнительная комплектация Сириус-2-С
-
Модификации Сириус-2-С
Подберите модификацию по параметрам
Номинальный ток вторичной обмотки ТТНапряжение оперативного токаТип интерфейса связи с АСУ-
Сириус-2-С-1А-110В-И4-FX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-1А-110В-И5-FXПодобрать аналог
-
Сириус-2-С-1А-110В-И4-TX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-1А-110В-И5-TXПодобрать аналог
-
Сириус-2-С-1А-220В DC- И4-TX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-1А-220В DC-И5-TXПодобрать аналог
-
Сириус-2-С-1А-220В DC-И4-FX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-1А-220В DC-И5-FXПодобрать аналог
-
Сириус-2-С-1А-220В-И4-FX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-1А-220В-И5-FXПодобрать аналог
-
Сириус-2-С-1А-220В-И4-TX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-1А-220В-И5-TXПодобрать аналог
-
Сириус-2-С-1А-24В-И4-FX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-1А-24В-И5-FXПодобрать аналог
-
Сириус-2-С-1А-24В-И4-TX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-1А-24В-И5-TXПодобрать аналог
-
Сириус-2-С-1А-48В-И4-FX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-1А-48В-И5-FXПодобрать аналог
-
Сириус-2-С-1А-48В-И4-TX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-1А-48В-И5-TXПодобрать аналог
-
Сириус-2-С-5А-110В-И4-FX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-5А-110В-И5-FXПодобрать аналог
-
Сириус-2-С-5А-110В-И4-TX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-5А-110В-И5-TXПодобрать аналог
-
Сириус-2-С-5А-220В DC- И4-TX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-5А-220В DC-И5-TXПодобрать аналог
-
Сириус-2-С-5А-220В DC-И4-FX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-5А-220В DC-И5-FXПодобрать аналог
-
Сириус-2-С-5А-220В-И4-FX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-5А-220В-И5-FXПодобрать аналог
-
Сириус-2-С-5А-220В-И4-TX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-5А-220В-И5-TXПодобрать аналог
-
Сириус-2-С-5А-24В-И4-FX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-5А-24В-И5-FXПодобрать аналог
-
Сириус-2-С-5А-24В-И4-TX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-5А-24В-И5-TXПодобрать аналог
-
Сириус-2-С-5А-48В-И4-FX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-5А-48В-И5-FXПодобрать аналог
-
Сириус-2-С-5А-48В-И4-TX, устройство микропроцессорной защиты секционного выключателя в сетях напряжением 6-35 кВ
Снят с производства
Замена: Сириус-2-С-02-5А-48В-И5-TXПодобрать аналог
-
Файлы для Сириус-2-С
Файлы для Сириус-2-С
Рекомендуем посмотреть также
-
Сириус-2-Л, устройство микропроцессорной защиты линий напряжением 6-35 кВ
Цена по запросу
Выбрать исполнение
64 варианта исполнения -
Сириус-2-В, устройство микропроцессорной защиты вводов в сетях напряжением 6-35 кВ c функцией АВНР
Цена по запросу
Выбрать исполнение
64 варианта исполнения -
Сириус-2-МЛ, микропроцессорное устройство защиты (линий, ТСН, двигателей и конденсаторных установок в сетях напряжением 6–35 кВ)
Цена по запросу
Выбрать исполнение
64 варианта исполнения -
Сириус-Т, микропроцессорное устройство основной защиты двухобмоточного трансформатора (6–220 кВ, дифференциальная защита)
Цена по запросу
Выбрать исполнение
92 варианта исполнения -
Сириус-Т3, микропроцессорное устройство основных защит трехобмоточного трансформатора 35-220 кВ
Цена по запросу
Выбрать исполнение
120 вариантов исполнения -
Сириус-Д, микропроцессорное устройство защиты электродвигателя (синхронного или асинхронного мощностью до 4,5 МВт)
Цена по запросу
Выбрать исполнение
60 вариантов исполнения -
Сириус-21-Д, микропроцессорное устройство защиты электродвигателя (синхронного или асинхронного мощностью до 4,5 МВт)
Цена по запросу
Выбрать исполнение
60 вариантов исполнения
