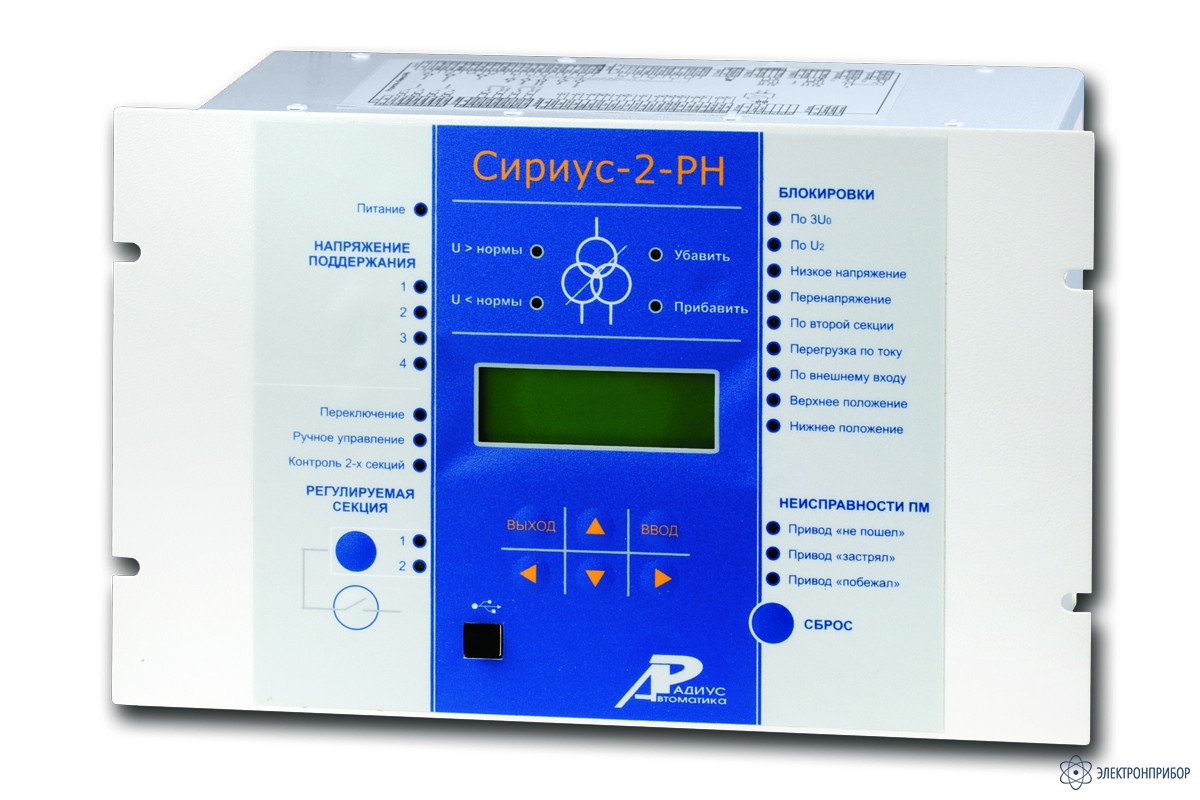

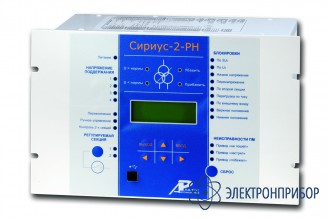

Сириус-2-РН — устройство регулирования напряжения трансформатора

Код товара: 25691


  • Прибор изготавливается в нескольких вариантах исполнения. Цена на сайте указана на один из вариантов исполнения. Цены на необходимые Вам варианты исполнения уточняйте у менеджеров.

    Показать варианты исполнения

    Описание устройства регулирования напряжения трансформатора Сириус-2-РН:

    Устройство регулирования напряжения трансформатора Сириус-2-РН предназначено для управления электроприводами РПН при автоматическом регулировании коэффициента трансформации силовых трансформаторов.

    Устройство предназначено для установки на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 3–500 кВ.

    Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».

    Основные функции устройства регулирования напряжения трансформатора Сириус-2-РН:

    • регулирование коэффициента передачи силового трансформатора путем переключения отводов его первичной обмотки с помощью РПН;
    • обеспечение необходимых блокировок, запрещающих регулирование;
    • контроль отработки команд устройством РПН.

    При выполнении основных функций устройство напряжения трансформатора Сириус-2-РН обеспечивает:

    • автоматическое поддержание напряжения в заданных пределах;
    • коррекцию уровня регулируемого напряжения по току нагрузки;
    • формирование импульсных или непрерывных команд управления электроприводами РПН;
    • контроль исправности электроприводов РПН в импульсном режиме работы;
    • одновременный контроль двух систем шин;
    • оперативное переключение регулирования с одной системы шин на другую;
    • блокировку работы и сигнализацию при обнаружении неисправности электропривода РПН;
    • блокировку регулирования внешними релейными сигналами;
    • блокировку регулирования при обнаружении перегрузки, превышении 3U0 (или U2) или при пониженном измеряемом напряжении;
    • оперативное изменение уставки по напряжению поддержания с одного, заранее выбранного значения, на другое;
    • измерение текущей ступени переключения РПН.

    Дополнительно устройство напряжения трансформатора Сириус-2-РН обеспечивает:

    • задание внутренней конфигурации и режима работы устройства;
    • ввод и хранение уставок;
    • контроль и индикацию значения напряжений и токов, подводимых к устройству;
    • обеспечение регулирования коэффициента трансформации силового трансформатора;
    • передачу текущих параметров, ввод и изменение уставок по линии связи;
    • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
    • блокировку выходов при неисправности устройства для исключения ложных срабатываний;
    • получение дискретных сигналов, выдачу предупредительной сигнализации;
    • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
    • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения;
    • встроенные часы-календарь;
    • измерение текущих значений напряжений и тока компенсации;
    • три независимых интерфейса линии связи;
    • вывод текущей ступени переключения РПН на внешний индикатор и/или на устройства телемеханики (цепи телеизмерения).

    Также устройство напряжения трансформатора Сириус-2-РН обеспечивает измерение параметров входных аналоговых сигналов, в том числе:

    • линейного напряжения регулируемой секции;
    • линейного напряжения контролируемой секции;
    • напряжения нулевой последовательности регулируемой секции шин (второго линейного напряжения регулируемой секции);
    • напряжения нулевой последовательности контролируемой секции шин (второго линейного напряжения контролируемой секции);
    • одного из фазных токов ввода секции шин, являющейся регулируемой;
    • одного из фазных токов ввода секции шин, являющейся контролируемой;
    • одного из фазных токов через секционный выключатель регулируемой секции шин;
    • одного из фазных токов через секционный выключатель контролируемой секции шин.

    При измерениях напряжения и тока устройство Сириус-2-РН осуществляет цифровую фильтрацию входных сигналов и их обработку относительно промышленной частоты 50 Гц.

    Устройство напряжения трансформатора Сириус-2-РН не срабатывает ложно и не повреждается:

    • при снятии и подаче оперативного тока, а также при перерывах питания любой длительности с последующим восстановлением;
    • при подаче напряжения оперативного постоянного тока обратной полярности;
    • при замыкании на землю цепей оперативного тока.

  • Технические характеристики устройства регулирования напряжения трансформатора Сириус-2-РН:

    Характеристика Значение
    Число аналоговых входов по току 4
    Число аналоговых входов по напряжению 4
    Число дискретных входов 16
    Число дискретных выходных сигналов 8
    Габаритные размеры (ВхШхГ), мм 190х305х215
    Масса, кг, не более 7
    Общие характеристики
    Коэффициент функционирования при воздействии помех согласно ГОСТ, МЭК А
    Степень защиты, обеспечиваемая корпусом в соответствии с ГОСТ 14254 (МЭК 70-1, EN 60529) IP52 со стороны лицевой панели

    IP20 по остальным, кроме клемм подключения токовых цепей.
    Рабочее значение относительной влажности воздуха, % 98
    Предельные рабочие значения температуры окружающего воздуха, °С от минус 40 до плюс 55
    Полный средний срок службы устройства до списания. при условии проведения требуемых мероприятий по обслуживанию с заменой, при необходимости, материалов и комплектующих, имеющих меньший срок службы, лет, не менее 25

  • Комплект поставки Сириус-2-РН

    № Наименование Количество
    1 Устройство регулирования напряжения трансформатора Сириус-2-РН 1
    2 Руководство по эксплуатации 1
    3 Паспорт 1
