ЛАТР-АИТ — регулятор напряжения в комплекте с ПО E-TransformerTest CT

Код товара: 85956

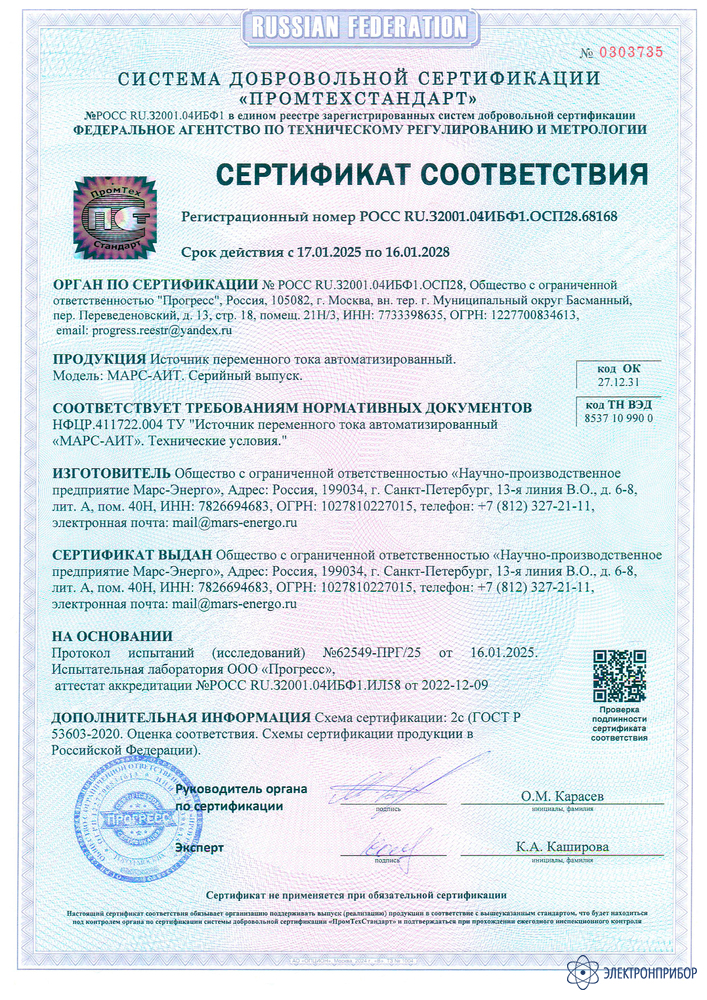

  • Сертификаты

    Назначение регулятора напряжения в комплекте с ПО E-TransformerTest CT ЛАТР-АИТ:

    Регулятор напряжения ЛАТР-АИТ является составным блоком автоматизированного источника переменного тока с диапазоном выходного тока 0,5–5000 А МАРС-АИТ и предназначен для работы с нагрузочными трансформаторами тока НТ-ИТ5000 или НТ-ИТ3000.

    МАРС-АИТ предназначен для работы как автономно в качестве источника тока, так и в составе комплекта оборудования для поверки/калибровки измерительных трансформаторов тока (ИТТ):

    • традиционных по ГОСТ 7746;
    • маломощных по ГОСТ Р 59408-2021 (МЭК 61869-10:2017) с аналоговым выходным сигналом (1 мВ ... 10 В LPСT);
    • электронных по IEC 61869-8 с цифровым интерфейсом по IEC 61869-9 (цифровой поток данных по МЭК 61850-9-2LE).

    Применяется в метрологических лабораториях и службах заводов-изготовителей трансформаторов, органов Росстандарта, предприятий электроэнергетики и промышленности. МАРС-АИТ может применяться как в лабораторных условиях, так и на местах установки ИТТ.

    Рис.1. Типовая схема применения МАРС-АИТ в составе поверочной установки в режиме поверки ИТТ

    Описание регулятора напряжения в комплекте с ПО E-TransformerTest CT ЛАТР-АИТ:

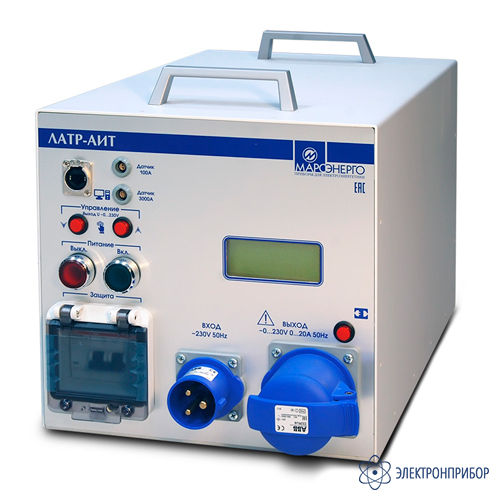

    Конструктивно блок ЛАТР- АИТ представляет собой прямоугольный металлический корпус, на лицевой панели которого расположены органы управления, индикация и разъёмы коммутации. На передней панели расположена клемма заземления, а также аварийная кнопка, предназначенная для экстренного и быстрого отключения от питающей его сети в случае нештатных ситуаций.

    Плата управления, в состав которой входят микроконтроллер, микросхемы интерфейсов Ethernet, датчики тока, а также схемы управления шаговым двигателем и реле, обеспечивает управление работой источника МАРС-АИТ и выполняет:

    • выработку сигналов для реле;
    • сохранение результатов в энергонезависимой памяти источника;
    • обмен с ПК;
    • вывод результатов на дисплей;
    • прием команд от кнопочной клавиатуры. Кнопки увеличения/уменьшения выходного напряжения установлены на лицевую панель и соединены с платой управления.

    Для уменьшения потребляемого тока (компенсации реактивной составляющей тока) используются встроенные компенсирующие конденсаторы, подключаемые реле под управлением ВПО.

    Для поверки измерительных ТТ на малых значениях тока между блоками ЛАТР- АИТ и НТ-ИТ5000 автоматически включается Блок резисторов, понижающих выходные токи.

  • Технические характеристики регулятора напряжения в комплекте с ПО E-TransformerTest CT ЛАТР-АИТ:

    Параметр Значение
    Габаритные размеры, ДхШхВ, мм, не более 270 × 550 × 280
    Масса нетто, кг, не более 25

  • Комплект поставки ЛАТР-АИТ

    № Наименование Количество
    1 Регулятор напряжения ЛАТР-АИТ в комплекте с ПО E-TransformerTest CT 1
