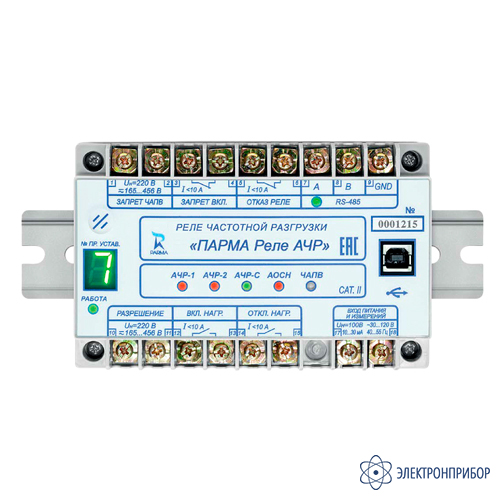

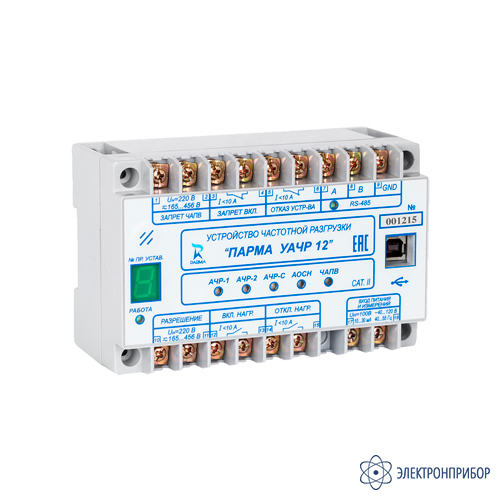

ПАРМА Реле АЧР — микропроцессорное устройство автоматической частотной разгрузки

Код товара: 84966

  • Назначение микропроцессорного устройства автоматической частотной разгрузки ПАРМА Реле АЧР:

    ПАРМА Реле АЧР предназначено для ликвидации дефицита активной мощности в сети путём автоматического отключения потребителей при снижении частоты с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении частоты, а также для ликвидации дефицита реактивной мощности в сети путём отключения потребителей при снижении напряжения, с последующим автоматическим повторным включением отключённых ранее потребителей при восстановлении напряжения.

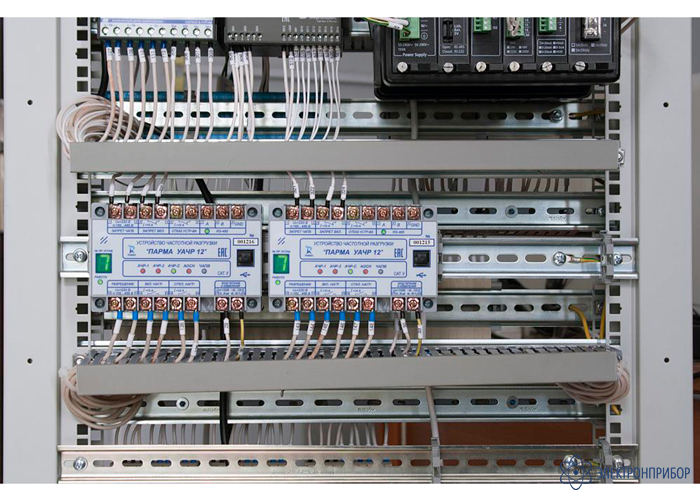

    ПАРМА Реле АЧР может выполнять функции делительной автоматики, использоваться на электростанциях и подстанциях энергосистем, а также как устройство локальной противоаварийной автоматики сетей 0,4 кВ в составе системы автоматического управления нагрузкой.

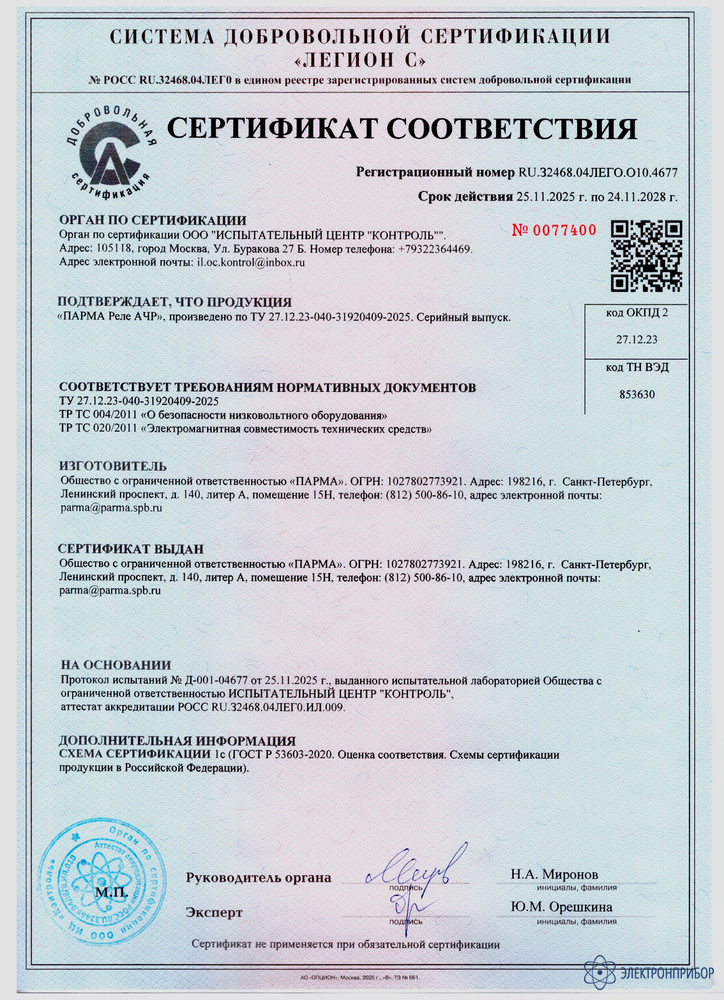

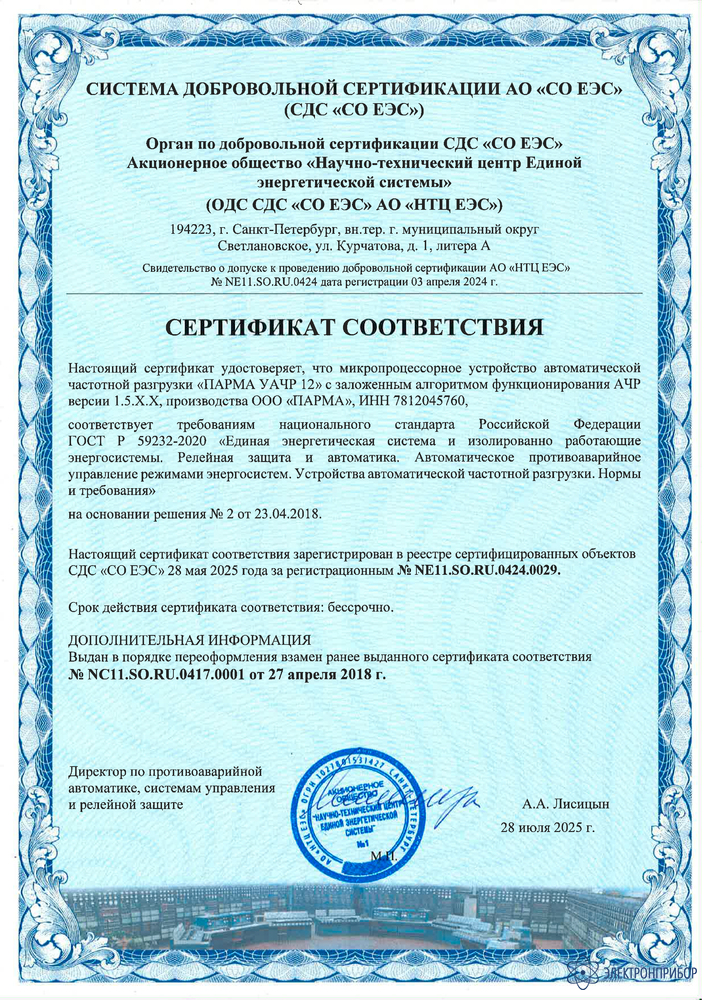

    ПАРМА Реле АЧР - первое в России микропроцессорное устройство частотной разгрузки, получившее сертификат соответствия требованиям стандарта организации АО «СО ЕЭС» СТО 59012820.29.020.003-2016 «Релейная защита и автоматика. Автоматическое противоаварийное управление режимами энергосистем. Микропроцессорные устройства автоматической частотной разгрузки. Нормы и требования» № NC11.SO.RU.0417.0001.

    Особенности микропроцессорного устройства автоматической частотной разгрузки ПАРМА Реле АЧР:

    • журнал на 234 события;
    • осциллограф аварийных процессов (семь осциллограмм по 3 с);
    • подключение к компьютеру осуществляется через USB-порт или по интерфейсу RS-485;
    • возможно объединение нескольких устройств в сеть;
    • протоколы обмена: MODBUS RTU, MODBUS ASCII и МЭК 60870-5-101;
    • многофункциональное микропроцессорное устройство по цене электромеханических реле;
    • простота монтажа, наладки и обслуживания;
    • стабильность параметров;
    • надёжность функционирования;
    • лёгкость интеграции в АСУ ТП;
    • высокая информативность;
    • низкая цена;
    • малые габариты;
    • большие возможности.

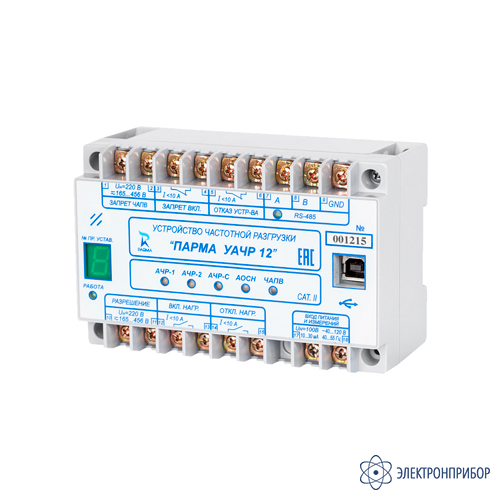

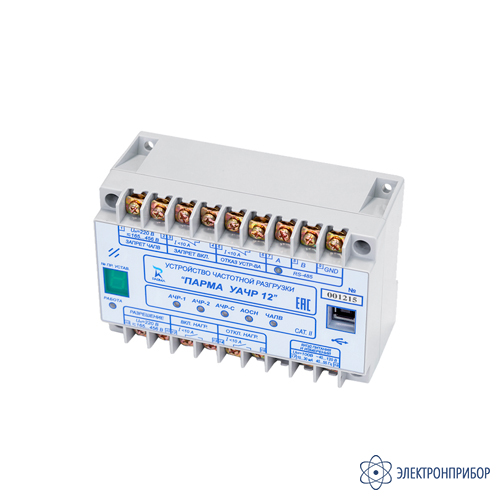

    Описание микропроцессорного устройства автоматической частотной разгрузки ПАРМА Реле АЧР:

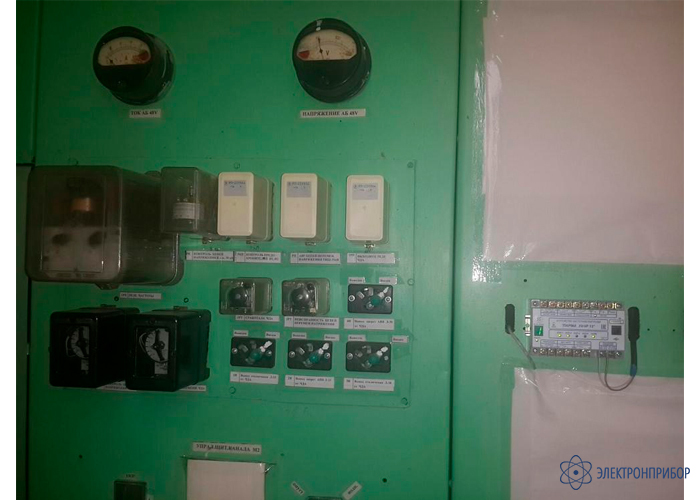

    Замена микроэлектронных и электромеханических реле на ПАРМА Реле АЧР

    В рамках модернизации энергетической инфраструктуры актуальной задачей становится поэтапное обновление оборудования, включая замену устройств частотной разгрузки предыдущих поколений (таких как РСГ-11, РЧ-1, РЧ-2 и УРЧ-ЗМ) на современные решения, соответствующие требованиям цифровизации и энергоэффективности.

    Микроэлектронные и электромеханические реле сохраняют свою значимость в ряде отраслей благодаря долгому сроку службы, простоте и адаптивности к традиционным системам. Однако развитие технологий позволяет внедрять устройства нового поколения, которые обеспечивают расширенный функционал, повышенную точность измерений и совместимость с интеллектуальными системами управления энергосетями.

    Одним из перспективных решений для обновления парка оборудования является устройство ПАРМА Реле АЧР, которое сочетает:

    • высокая надежность – современная микропроцессорная база обеспечивает стабильную работу в сложных энергосистемах;
    • соответствие требованиям АО «СО ЕЭС» – устройство отвечает актуальным стандартам защиты и автоматики;
    • компактные габариты – удобство монтажа и интеграции в существующие схемы;
    • оптимальное соотношение цены и качества – выгодное решение для модернизации энергооборудования.

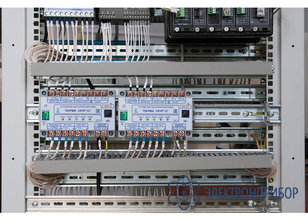

    ПАРМА Реле АЧР успешно прошло испытания и активно внедряется в энергосистемы, демонстрируя повышенную эффективность по сравнению с более простыми аналогами. Одно устройство способно заменить типовую схему АЧР, выполненную на микроэлектронных или электромеханических реле.

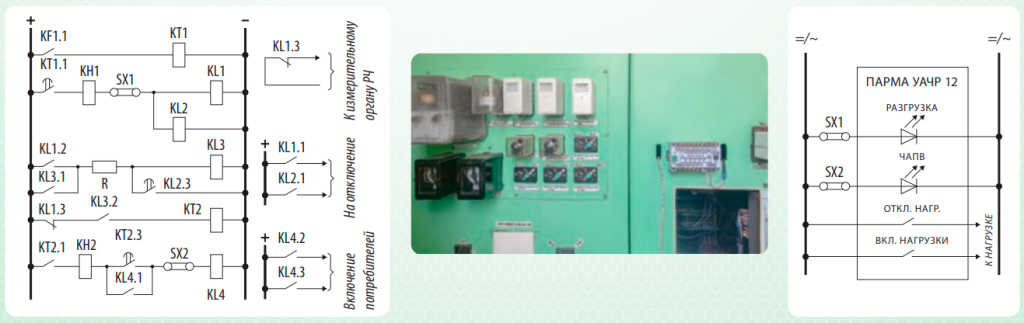

    Типовая схема АЧР, реализованная на электромеханических и микроэлектронных реле частоты и на устройстве «ПАРМА Реле АЧР»:

    Условные обозначения на схеме, где:

    • KF – реле АЧР (РСГ-11, РЧ-1, РЧ-2, УРЧ-3М);
    • КТ – реле времени;
    • KL – реле промежуточное;
    • KH – реле указательное;
    • SX – оперативная накладка (ключ).

    Обращаем ваше внимание, что для реализации замены схемы реле АЧР на вашем энергообъекте на устройства ПАРМА Реле АЧР необходимо предоставить исходные данные (схему действующей АЧР с объекта).

    Основные функции

    1. АЧР-1 - быстродействующая частотная разгрузка с возможностью блокирования по скорости снижения частоты.
    2. АЧР-2 - частотная разгрузка с возможностью ввода ускорения при снижении напряжения.
    3. АЧР-С - дополнительная частотная разгрузка (ДАР), обеспечивает отключение нагрузки с учётом информации о скорости снижения частоты в энергосистеме.
    4. АОСН - отключение нагрузки при снижении напряжения, с возможностью контроля скорости снижения напряжения.
    5. ЧАПВ - автоматическое повторное включение по частоте и напряжению для восстановления питания ранее отключённых потребителей.

    Программное обеспечение

    Актуальное программное обеспечение на прибор можно скачать в разделе "Программное обеспечение".

    Поддержка различных ОС: Windows и Linux.

  • Технические характеристики микропроцессорного устройства автоматической частотной разгрузки ПАРМА Реле АЧР:

    Параметр Значение
    Действующее значение напряжения:
    Для исполнения Uн = 100 В
    Для исполнения Uн = 380 В
    от 40 до 120 В
    от 114 до 456 В    		 ẟ = ± 0,5 %
    Скорость изменения напряжения до 30 В/с -
    Частота от 40,00 до 55,00 Гц ∆ = ± 0,02 Гц
    Скорость изменения частоты до 20 Гц/с -
    Дискретные входы
    Номинальное напряжение, В 220
    Максимальное входное напряжение Uмакс, В 456
    Устойчивость к перегрузке при 120 % от Uмакс неограниченно
    Напряжение устойчивого срабатывания (постоянный ток), В, не более 165
    Напряжение устойчивого несрабатывания (постоянный ток), В, не менее 141
    Входной ток (импульсный), мА 10-15
    Реле
    Максимальное коммутируемое напряжение, В 250
    Ток замыкания и удержания, А, не более 10
    Ток размыкания постоянного напряжения при активно-индуктивной нагрузке (с постоянной времени L/R = 40 мс), А, не более 0,15
    Тип контактов выходных реле:
    - "ВКЛ. НАГР."
    - "ОТКЛ. НАГР."
    - "ЗАПРЕТ ВКЛ."
    - "ОТКАЗ УСТР-ВА"
    замыкающий
    замыкающий
    размыкающий
    размыкающий
    Общие характеристики
    Электрическое сопротивление изоляции между входными и выходными цепями УАЧР, электрически не связанными между собой в холодном состоянии)
    - при нормальных условиях
    - при повышенной влажности

    не менее 100 МОм
    не менее 1 МОм
    Время готовности после включения питания не более 1 с
    Потребляемая мощность: для исполнения Uн = 100 В, не более 5 Вт
    для исполнения Uн = 380 В, не более 6 Вт
    Электропитание осуществляется: для исполнения Uн = 100 В - от 40 до 120 В
    для исполнения Uн = 380 В - от 114 до 456 В
    Частота напряжения питания от 40 до 55 Гц
    Габаритные размеры (ШхВхГ), не более 140 х 90 х 64 мм
    Масса, не более 0,5 кг
    Средняя наработка на отказ не менее 125 000 ч
    Время непрерывной работы УАЧР неограниченно
    Рабочие условия эксплуатации:
    - температура окружающего воздуха
    - относительная влажность воздуха
    - атмосферное давление
    от -40°С до плюс 55°С
    93% при плюс 30°С
    от 84,3 до 106,7 кПа (от 630 до 800 мм ртутного столба)

  • Комплект поставки ПАРМА Реле АЧР

    № Наименование Количество
    1 Микропроцессорное устройство автоматической частотной разгрузки ПАРМА Реле АЧР 1
